CCHG1000直读式粉尘浓度测量仪
CCHG1000直读式粉尘浓度测量仪的原理
CCHG1000 直读式粉尘浓度测量仪是一款专业用于测量环境空气中浮游粉尘浓度的仪器，广泛应用于对粉尘浓度监测有需求的场所，尤其是煤矿井下及其他存在爆炸危险性气体的作业区域。它能够快速、直接地给出粉尘浓度数值，为作业环境的安全评估与卫生状况评价提供关键数据支持。
工作原理
该仪器基于红外光吸收法原理运作。当含有粉尘的空气通过采样头进入检测装置后，装置内的红外光源发射特定波长的红外光。红外光在穿过含有粉尘的空气过程中，部分光会被粉尘颗粒吸收和散射，导致光强度发生衰减。检测系统通过测量红外光衰减前后的强度变化，并依据朗伯 - 比尔定律（A = εbc，其中 A 为吸光度，ε 为摩尔吸光系数，b 为光程长度，c 为物质浓度，在此处可类比为粉尘浓度与光强变化的关系），计算出粉尘对红外光的吸收程度，进而换算得到空气中浮游粉尘的浓度值。较后，由单片机对这些数据进行处理，并将结果直接显示在仪器的屏幕上。

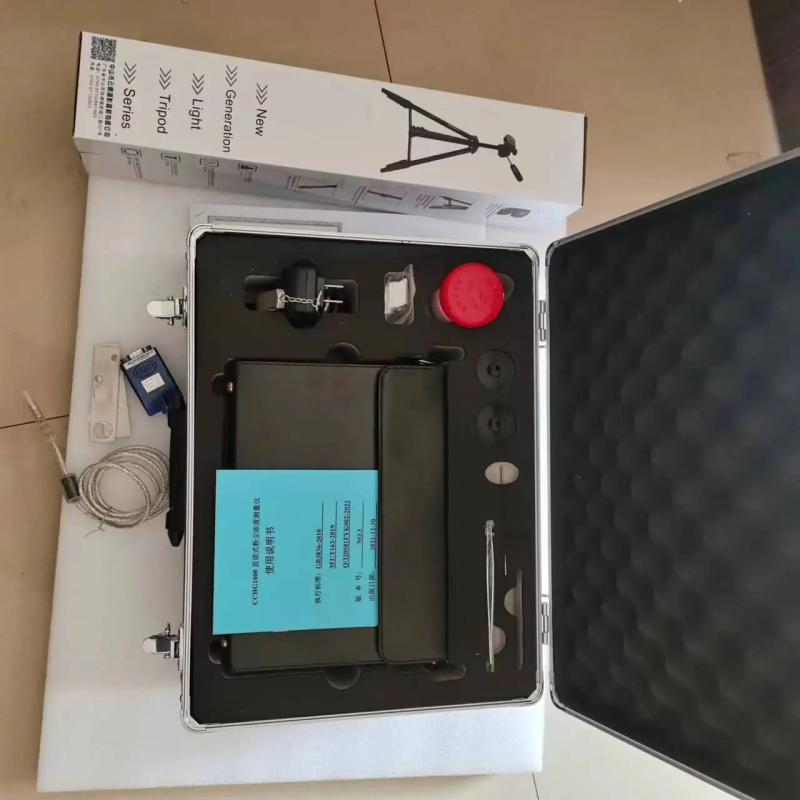

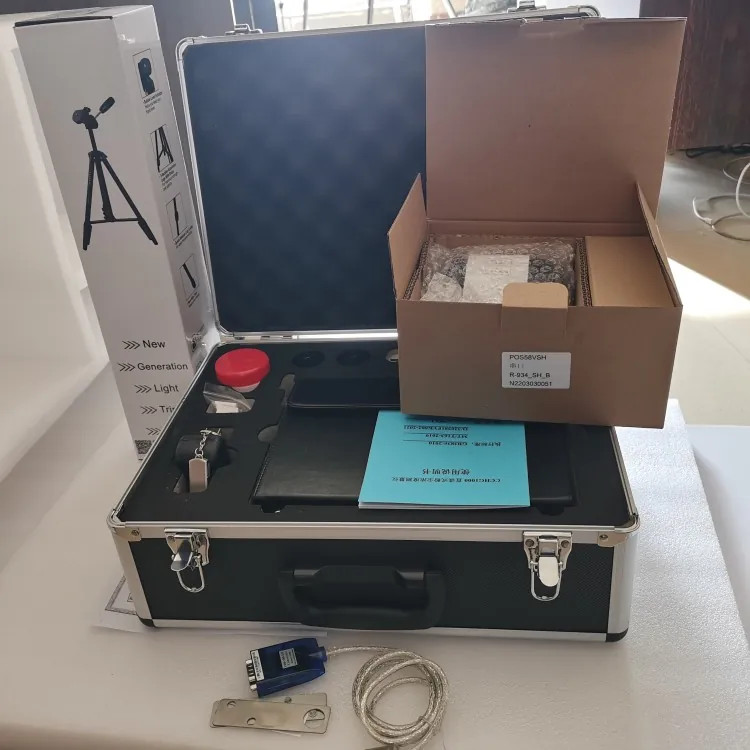

仪器构造
1.采样系统：包括总粉尘采样头和呼吸性粉尘采样头。总粉尘采样头负责采集环境中的全部粉尘颗粒；呼吸性粉尘采样头则依据 “BMRC”（英国医学研究委员会）采样效能曲线要求设计，能够有效分离出可被人体吸入肺部的呼吸性粉尘，确保测量结果更贴合人体实际吸入粉尘的情况。采样系统通过气泵组件提供动力，以稳定的流量抽取空气样本，保证采样的准确性和代表性。
2.检测装置：核心部件为红外光源和光探测器。红外光源发射稳定的红外光，光探测器精准测量经过粉尘作用后的光强变化，将光信号转化为电信号输出，为后续浓度计算提供原始数据。
3.数据处理与显示单元：以单片机为核心控制电路，对检测装置输出的电信号进行分析、运算和处理，快速准确地计算出粉尘浓度值，并将结果实时显示在全中文液晶显示屏上。该显示屏操作界面简单易懂，便于工作人员读取和记录数据。同时，仪器可自动存储测量数据，一般能保存 100 条粉尘浓度值，当存储数据超出 100 条时，会自动删除最早的一条信息，保证数据存储的连续性。此外，部分型号还支持连接打印机，可随时打印出粉尘浓度数据报表，方便存档和分析。
4.电源模块：采用本质安全型电源设计，通常使用 Ni - H（镍氢）电池，电池容量为 2.5A/h，共 6 节，串联 3 只 0.51Ω/10W 的限流电阻后，用环氧树脂灌封置于电池盒内。额定电压 Ue 为 7.2V，输出电压 Uo 为 8.4V，最大输出电流 Io 为 4.6A，满足在易燃易爆环境下的安全使用要求，为仪器稳定运行提供可靠电力保障。
应用场景
1.煤矿井下作业：煤矿开采过程中会产生大量煤尘，CCHG1000 可实时监测井下总粉尘、呼吸性粉尘及煤尘浓度，为煤矿安全生产提供重要数据依据。通过及时掌握粉尘浓度情况，煤矿企业能够采取针对性的降尘措施，如增加通风量、喷雾洒水等，降低粉尘爆炸风险，保护矿工的身体健康。
2.工矿企业劳动部门防尘监测：在金属矿山、水泥厂、钢铁厂等工矿企业，生产过程中会产生各种类型的粉尘。劳动部门可使用该仪器对作业场所进行定期或不定期的粉尘浓度检测，监督企业落实防尘措施，保障劳动者的职业健康权益。
3.卫生检疫检测：在一些对卫生条件要求极高的场所，如食品加工厂、制药车间等，虽然粉尘性质与工矿企业不同，但同样需要严格控制粉尘浓度，以防止粉尘对产品质量和人员健康造成影响。卫生检疫部门利用 CCHG1000 可准确检测环境中的粉尘浓度，确保场所符合卫生标准。
4.环境环保检测与污染源调查：用于城市环境空气质量监测、工业污染源排放监测以及对可能产生粉尘污染的区域进行调查。通过对不同区域粉尘浓度的测量，环保部门能够评估环境污染程度，追溯污染源，为制定环境保护政策和污染治理方案提供数据支撑。
5.市政监烟：在城市建设、道路施工等市政工程中，会产生扬尘污染。市政管理部门可借助该仪器对施工现场的扬尘情况进行监测，督促施工单位采取有效的防尘降尘措施，减少对城市环境和居民生活的影响。
6.科学研究与滤料性能试验：在科研领域，可用于研究粉尘的产生机制、传播规律以及对环境和人体健康的影响等课题。在滤料性能试验中，通过测量经过滤料前后的粉尘浓度，评估滤料对粉尘的过滤效率，为研发更高效的防尘滤料提供数据参考。
