仪表科普丨平衡流量计与孔板流量计的区别
青岛仪表阿晟测控
流量测量是保障工艺稳定、控制成本的核心环节，作为常见的差压式流量仪表，平衡流量计与孔板流量计的区别体现在性能、精度、原理、适用场景等多个方面。企业该如何根据实际需求选择合适的流量测量方案呢？

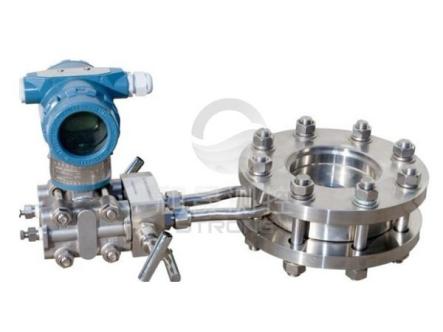

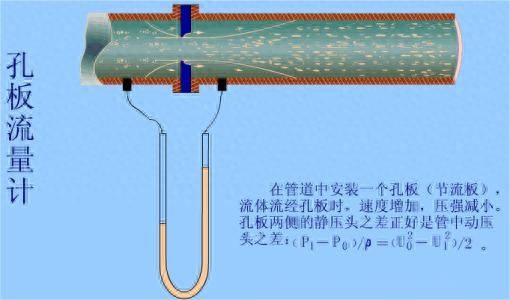

孔板流量计属于差压式流量计的典型代表，采用单孔节流设计。其结构简单、成本低廉，但单孔设计导致流体状态紊乱，易产生涡流和振动，影响测量精度。平衡流量计节流装置为对称的多个函数孔，将流体分割为多股平行流束，使流动状态接近理想流体（平衡流量计测量原理可翻阅7.19日文章）。这种设计不仅消除了单孔节流的死区效应，还大幅降低了涡流和信号噪声，实现高精度测量。

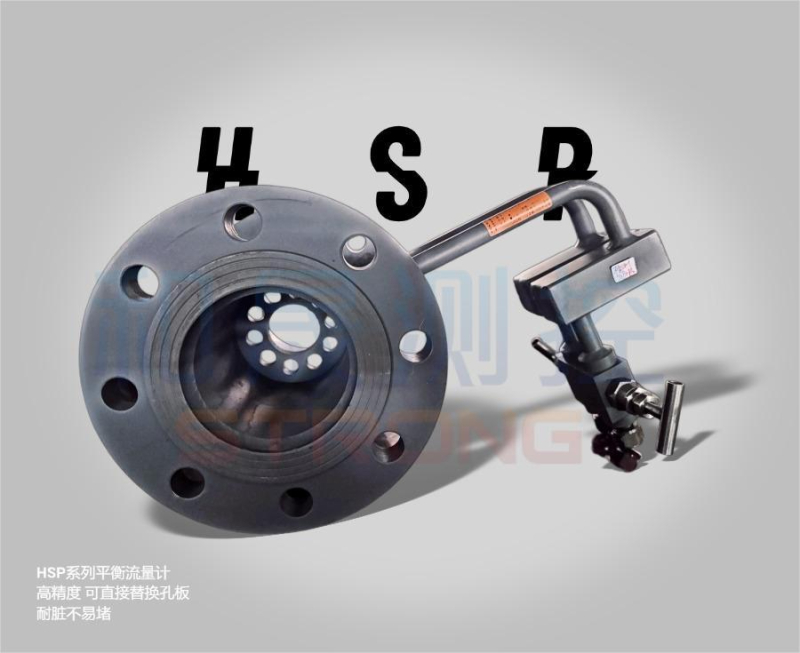

孔板流量计凭借结构简单、价格低廉的优势，广泛应用于自来水、燃气等常规流量测量场景。但其对流体清洁度要求较高，易因杂质堵塞导致测量误差。HSP系列平衡流量计则凭借耐脏污、抗干扰的特性，成为石油、化工、电力等行业的首选。
- 平衡流量传感器具有对称多孔结构特点,能对流场进行平衡,降低了涡流、振动和信号噪声,流场稳定性大大提高,使线性度比孔板提升了5~10倍,重复性提高至0.15%。且与孔板流量计相比减少了2.5倍的永久压力损失,从而节省了相当大的运行能量成本，是一种节能型仪表，值得大量推广。
2、HSP系列平衡流量计的直管段要求比孔板流量计要低，由于其流场稳定，且压力恢复比孔板快两倍，大大所短了对直管段的要求，其前后直管段一般为前3D后1D，最小可以小于0.5D，从而省去大量直管段，尤其是特殊昂贵的材料的管道。除此之外平衡流量计量程比可达1：20，孔板流量计量程比常规1：5，工况适合可以做到1：10。
3、相比较孔板流量计，平衡流量计耐脏污不易堵多孔对称的设计，减少了紊流剪切力和涡流的形成，从而大大降低了滞留死区的形成，保证脏污介质顺利通过多个孔，减小了流体孔被堵塞的机会。可直接替换孔板,不需要任何配管的变化和相关仪表的更改,为企业仪表升级改造节约成本。
随着工业自动化升级和能效要求提高，平衡流量计凭借更高精度、更低能耗和更强适应性，正逐步取代传统孔板流量计，成为企业流量测量领域的优选方案。选择流量计时，不仅要考虑初期成本，还需综合评估长期运行的精度、能耗和维护成本。相比较平衡流量计虽价格较高，但其高效、稳定、节能的特性，能为企业带来更大的长期价值。
