VectorStar MS4640B：参数选件解析
VectorStar MS4640B系列是高性能宽带矢量网络分析仪（VNA），专为毫米波和宽带网络分析设计，适用于通信、雷达、航空航天等领域的测试需求。
核心型号：
- MS4642B：频率范围10MHz至20GHz（可选70kHz低频扩展）。
- MS4644B：频率范围10MHz至40GHz（可选70kHz低频扩展）。
- MS4647B：频率范围10MHz至70GHz（可选70kHz低频扩展）。

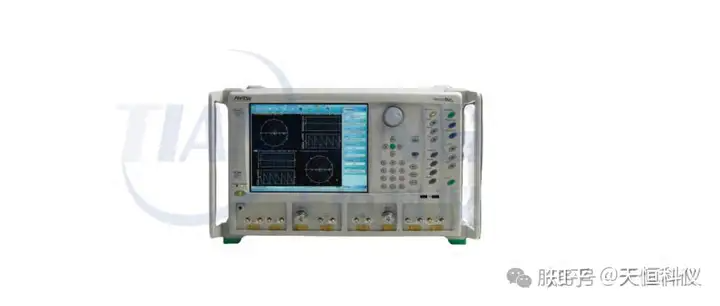

VectorStar MS4640B
主要优势：
- 提供高动态范围、精确的测量稳定性及灵活的校准功能，支持多端口解决方案（如110/125/145/220 GHz同轴电缆和波导扩展）。
性能指标
频率覆盖：
- 标准范围：10MHz起，上限依型号而定（20GHz/40GHz/70GHz）。
- 可选低频扩展（选件70）：支持70kHz起始频率（可扩展至40kHz）。
- 频率分辨率：1Hz；精度：±5×10⁻⁷ Hz/Hz（校准后）；稳定性：<5×10⁻⁹/°C。

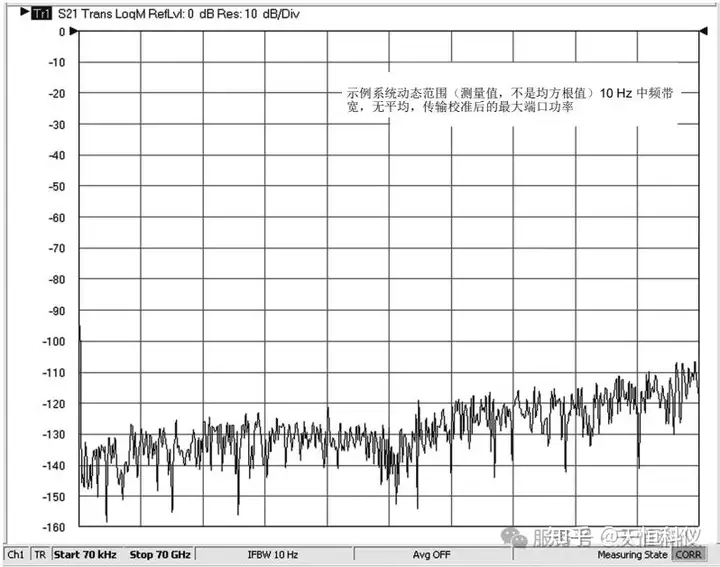

系统动态范围：
衡量最大源功率与本底噪声之差，关键值如下（以MS4647B为例，选件61/62配置）：
- 0.07-0.3MHz：81 dB（端口1/2），114 dB（b1/b2）。
- 2.5-20GHz：105 dB（端口1/2），120 dB（b1/b2）。
- 65-70GHz：90 dB（端口1/2），106 dB（b1/b2）。

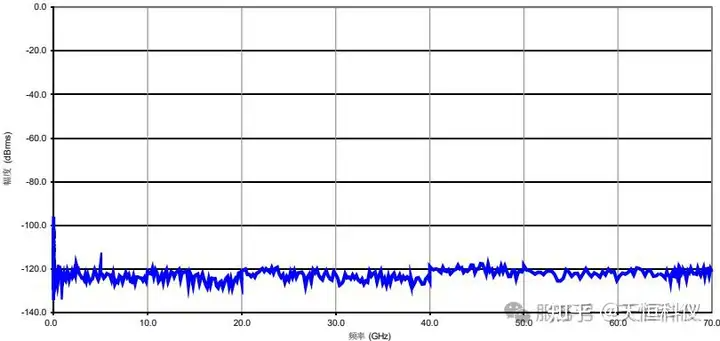

本底噪声：
- MS4647B标准配置：-110 dBm（>0.01至<2.5 GHz），-100 dBm（>67至70 GHz）

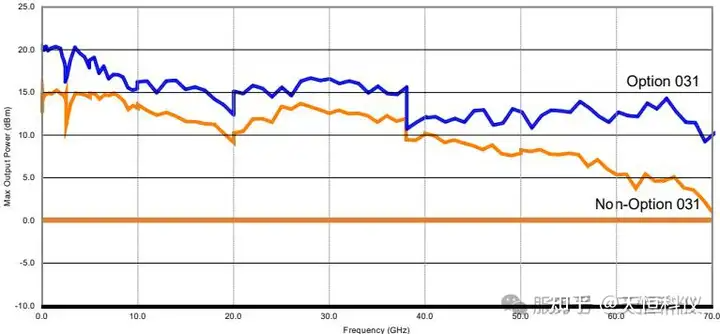

功率范围（dBm）：最小到最大输出功率。
- MS4647B（标准配置）：-25 dBm 至 +12 dBm（>0.01至<2.5 GHz），-85 dBm 至 -3 dBm（>67至70 GHz）
相位噪声：
- 70kHz-0.01GHz：-86 dBc/Hz。
- 50-70GHz：-69 dBc/Hz。
测量稳定性：
- 比率测量下，幅度漂移<0.04 dB/°C（70kHz-0.01GHz），相位漂移<0.8度/°C（>67至70GHz）。
选件类型
标准功能：
测量参数：支持2端口和4端口S参数、a1/a2/b1/b2信号测量。
扫描模式：线性、对数、连续或分段扫描；功率扫描。
显示与分析：提供多通道、多迹线、图形类型包括史密斯圆图、极坐标和时域分析。
校准功能：内置SOLT（短路-开路-负载-直通）、TRL、LRL、等多种校准方法，支持夹具移除和去嵌入。

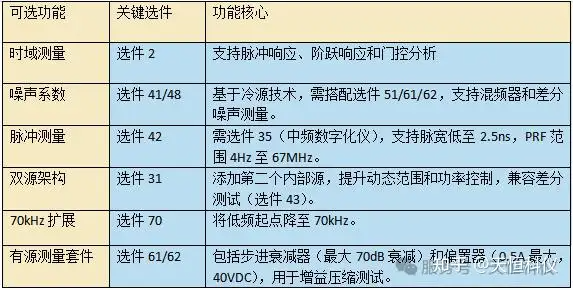

选件配置：
选件配置
应用场景

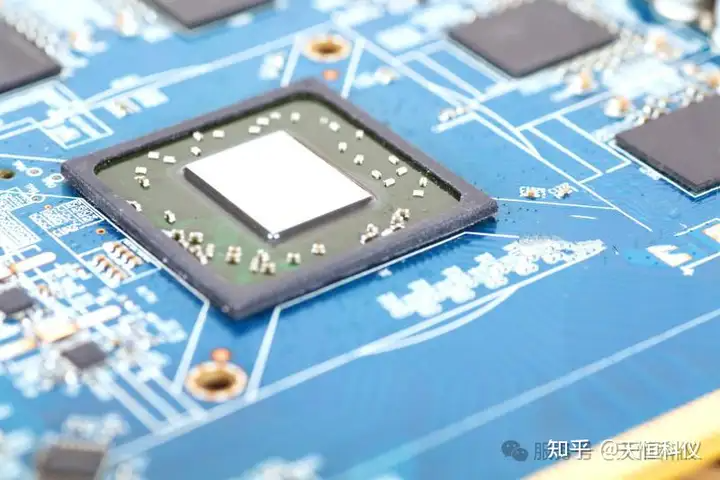

半导体制造与先进封装：
高频Die测试、封装参数提取
毫米波通信号发射：
高频器件表征、波束赋形验证
高速数字与光子集成：
光电融合测试、高速互连SI/PI分析
汽车智能驾驶系统：
毫米波雷达核心测试、车载以太网验证
