DRUCK PACE5000 E和 PACE6000 E模块化压力控制器

wenlin 20250807

  • 压力控制器
  • 工业压力传感器

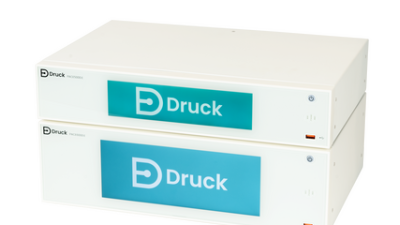

PACE5000 E和 PACE6000 E模块化压力控制器

速度与精度。决不妥协


应用和行业 实验室、制造、研发和校准应用：

- 航空航天、国防和航天

- 能源

- 医疗保健和制药

- 电子和半导体

- 运输

- 计量与校准

- 环境

- 工业制造与测试


亮点

- 行业领先的控制器性能（速度、精度和稳定性），可用于大体积或小体积 1.5 秒达到稳定设定点 0.001%FS 控制稳定性

- 最高精度/最低不确定性传感器测量（12个月规格）由于采用了传感技术，不确定性可达 5Pa

- 重新设计的用户界面和更大的显示区域

- 简单直观的菜单结构，提供上下文相关帮助

- 与 HDMI 监视器输出、鼠标键盘的测试台接口

- 可直接替换 PACE5000 和 PACE6000，控制模块向后兼容

- 符合标准的通信：GPIB IEEE-488、RS232、SCPI-99、USBTMC、LXI 1.6 标准（VXI-11 &HiSLIP）、NI IVI-C 和LabVIEW 认证仪器驱动程序


PACE5000 E和6000 E 模块化压力控制器支持我们的可拆卸气动压力控制模块，因此它们可以控制压力或来自外部源或源的压力。 PACE5000 E 支持一个气动控制模块。 PACE6000 E 支持一个或两个独立的气动控制模块。 每个控制器都有一个彩色触摸屏显示器，用于显示测量的压力和控制器的状态。 您可以使用触摸屏进行选择和更改设置。 触摸屏上的图标和按钮包括所选语言的可选帮助文本。注： 模块化压力控制器也可以称为“仪表”。




一般规格

项描述
显示LCD：带触摸屏的彩色显示屏。
工作温度0°C 至 55°C（32°F 至 131°F）
运输和储存温度-20°C 至 70°C （-4°F 至 158°F）
产品重量 PACE5000 E仅 5.55 千克（12.2 磅）机箱。
8.87 千克 （19.6磅）机箱和低压气动控制模块。
10.99 千克（24.2磅）机箱和高压气动控制模块。
产品重量 PACE6000 E仅 7.26 千克（16磅）机箱。
13.90 千克（30.6磅）机箱和两个低压气动控制模块。
16.02 千克（35.3磅）机箱和一个低压和一个高压气动控制模块。
18.14 千克（40磅）机箱和两个高压气动控制模块。
产品尺寸PACE5000 E88 毫米 （2U） （3.47 英寸） 高
深 320 毫米（12.6 英寸）
440 毫米（17.3 英寸）宽
产品尺寸PACE6000 E132 毫米 （3U） （5.2“） 高
深 320 毫米（12.6 英寸）
440 毫米（17.3 英寸）宽
最大工作压力（MWP）请参阅气动控制模块的背面。
入口保护IP20 防护等级 （EN 60529）
运行湿度5% 至 95% RH（非冷凝）
振动MIL-PRF-28800 Def.Stan.66-31 8.4 Cat 3
工作海拔高度最高 2000 米（6560 英尺）
EMCEN 61326-1
电气安全EN 61010-1、UL 61010-1、CSA 22.2
电源输入范围：100-120/200-240 VAC，（50/60 Hz）
PACE5000 E：2 A
PACE6000 E： 3 A
保险丝T4AH250V
污染等级2
过电压类别II
压力安全压力设备指令 - 类别：针对第2类气体的良好工程规范 （SEP）
操作环境仅限室内使用。 请勿在潜在爆炸性环境中使用。
压力介质清洁、干燥、氮气或空气。


订购信息

请说明以下内容（如适用）

PACE 主机PACE5000E 单通道主机ChassisPACE6000E 双通道主机Chassis


PACE chassis –选件

可选功能包括

可选功能包括

- 泄漏测试 自动测量所需单位/分钟或单位/秒的泄漏率

- 爆破测试 用于测试压力爆破点

- GPIB 选件 用于 GPIB 通信的扩展卡


PACE控制模块 - 精度选择

PACE CM0 = 标准精度

PACE CM1 = 高精度

PACE CM2 = 特优精度

PACE CM3 = 基准级精度


PACE 控制模块 - 压力范围

压力代码barpsiPa
CM0 ,CM1 ,CM2
008G25 mbar g0.35 psi g2.5 kPa g
01G70 mbar g1 psi g7.0 kPa g
02G200 mbar g3 psi g20.0 kPa g
03G350 mbar g5 psi g35.0 kPa g
04G700 mbar g10 psi g70.0 kPa g
05G1 bar g15 psi g100.0 kPa g
07G2 bar g30 psi g200.0 kPa g
08G3.5 bar g50 psi g350.0 kPa g
10G7 bar g100 psi g700.0 kPa g
11G10 bar g150 psi g1.0 MPa g
13G20 bar g300 psi g2.0 MPa g
14G35 bar g500 psi g3.5 MPa g
16G70 bar g1,000 psi g7.0 MPa g
165G100 bar g1,500 psi g10.0 MPa g
17G135 bar g2,000 psi g13.5 MPa g
175G172 bar g2,500 psi g17.2 MPa g
18G210 bar g3,000 psi g21.0 MPa g
CM3
07A2 bar a30 psi a200.0 kPa a
08A3.5 bar a50 psi a350.0 kPa a
10A8 bar a116 psi a800 kPa a
11A11 bar a160 psi a1.1 MPa a
13A21 bar a304 psi a2.1 MPa a
14A36 bar a522 psi a3.6 MPa a
16A71 bar a1,029 psi a7.1 MPa a
17A101 bar a1,465 psi a10.1 MPa a
172A136 bar a1,973 psi a13.6 MPa a
175A173 bar a2,509 psi a17.3 MPa a
18A211 bar a3,060 psi a21.1 MPa a
-1 bar pg15 psi pg100.0 kPa pg
-2.5 bar pg36 psi pg250.0 kPa pg
-7 bar pg100 psi pg700.0 kPa pg
-10 bar pg150 psi pg1.0 MPa pg
-20 bar pg300 psi pg2.0 MPa pg
-35 bar pg500 psi pg3.5 MPa pg
-70 bar pg1,000 psi pg7.0 MPa pg
-100 bar pg1,500 psi pg10.0 MPa pg
-135 bar pg2,000 psi pg13.5 MPa pg
172 bar pg 2500 psi pg17.2 MPa pg





查看全文

点赞

wenlin

深圳市温霖科技有限公司为各行业用户提供了大量的产品和服务，尤其在科技教学、国际贸易、系统集成和工程咨询及维修服务，技术服务，技术开发，技术咨询等领域，与世界众多著名专业厂家有密切合作关系。我们提供有关气象仪器、温湿度测量/记录/校准、压力校准/记录/测量、传感器、流量、测量、其它校验仪/记录仪、温湿控制器、核辐射测量仪和热电偶及水文监测设备仪器等产品。为中国用户搭建购买世界一流仪器产品的桥梁。

作者最近更新

  • DRUCK PACE5000 E和 PACE6000 E模块化压力控制器
    wenlin
    08-07 10:26
  • DPI 880多功能过程信号校验仪：工业现场的高效校准解决方案
    wenlin
    07-24 10:21

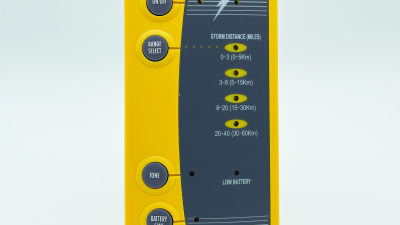

  • SkyScan P5-3便携式闪电检测器：掌握雷暴，安全出行
