天恒科仪： TH-PMU 超快速脉冲IV测试模块解析
传统直流I-V测试方法常因自热效应和电荷捕获效应导致测量结果严重失真，尤其对于功率器件、新型化合物半导体等。
TH-PMU超快速脉冲IV测试模块，以其高速、高精度、双通道同步的卓越性能，打破了测量失真这一行业痛点。
超快速脉冲模块
核心优势
消除自热与漂移：
采用超快速脉冲激励与同步测量技术，在极短的脉冲高电平（最小10ns）内完成测试。
显著降低器件自热效应，避免结温升高导致的参数偏移。
极大减少电荷捕获/释放引起的电流漂移，获取更接近器件本征特性的数据。
双通道独立同步：
配备两个完全独立且严格同步的高速脉冲I-V源和测量通道。
支持复杂测试场景，如双脉冲测试（评估动态导通电阻Rds(on)的关键方法）、多电平脉冲测试等。
可同时对器件的不同端口或不同器件施加脉冲并测量，提升测试效率与灵活性。
高速与精度并存：
最小脉冲宽度低至10ns，可模拟高速开关环境。
最小测量窗口仅20ns，精确捕捉脉冲平台期信息。
超低噪声（电流200pA，电压1mV） 与宽动态范围（电压±40V，电流±800mA） 结合，确保在极短时间内也能获得高信噪比、高精度的测量结果。
瞬态波形捕获能力：
不仅支持脉冲平台期的I-V点测试，更能捕获完整的瞬态电压/电流波形。
为分析器件的开关特性、过冲/振铃现象、栅极电荷特性等提供关键数据。

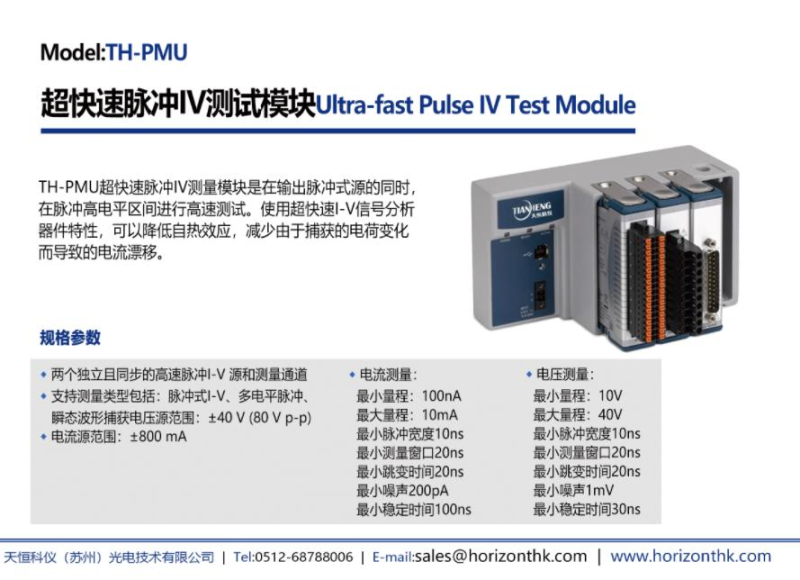

参数亮点解读

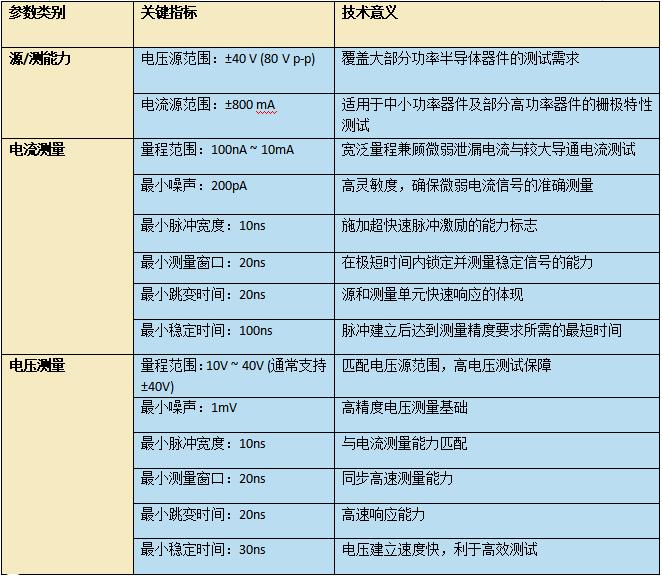

详细参数解读
10ns脉冲宽度 + 20ns测量窗口：
实现真正超快速测试的核心，能在热量积累和电荷状态发生显著变化前完成测量。
200pA电流噪声 / 1mV电压噪声：
在ns级的测量窗口内实现如此低的噪声水平，体现了极高的信号调理与采集技术。
100ns/30ns稳定时间：
保证了在施加脉冲后，系统能快速达到可进行精确测量的稳定状态，提升测试效率。
±40V/±800mA范围：
宽泛的驱动能力使其适用于广泛的半导体器件，特别是功率MOSFET、IGBT、GaN HEMT、SiC MOSFET、二极管以及各类新兴器件的表征。
典型应用场景
功率半导体器件动态表征：
动态导通电阻Rds(on)测量：评估开关过程中的真实导通损耗
阈值电压Vth漂移测试： 研究高温、高栅压应力下的阈值稳定性
第三代半导体器件分析：
GaN HEMT / SiC MOSFET特性分析： 克服其固有的强自热效应和陷阱效应，获取准确的转移特性、输出特性、跨导等。
栅极可靠性测试： 评估在快速开关应力下栅极参数的退化。
射频器件与模型验证：
大信号IV特性捕获： 为非线性模型（如EEHEMT, Angelov）提供精确的脉冲IV数据。
热依赖性分析： 分离电学特性与热学效应的影响。
天恒科仪助力科研工业科技创新！
