0-10V or 0-5V 信号调理板

sensor19671963 20250825

  • 压力传感器
  • 信号调理电路

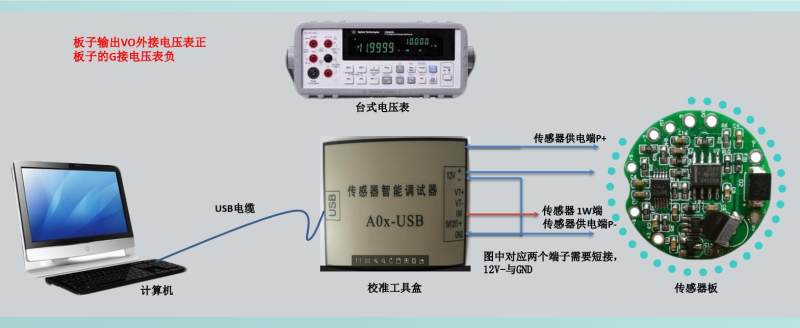

电压型信号输出支持数字校准，输出电压范围为0- 10V or 0-5V 之间任意可调

主要技术参数

  • 电压型信号输出支持数字校准，输出电压范围为0- 10V之间任意可调
  • 该产品系列同时支持+/- 5V、 0-5V输出
  • 激励电压，最大输出电流20mA，可以支持负载阻抗350 ~ 1KΩ
  • 支持压力芯体输入信号范围±1mV~±200mV
  • 支持压力芯体信号极性自动转换功能
  • 温漂系数<50ppm/℃
  • 工作环境温度-20~85℃，湿度<85%,干燥无腐环境
  • 宽电压供电6.5-30V供电；如果输出电压为0-10V，则建议最低供电电压不低于13V
  • 现有PCB尺寸Φ 26mm的圆板，整板高度约 7.5mm

传感专家

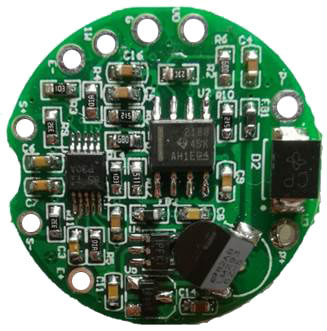

备注此处PCB外形示意图，阻焊颜色绿色（电压型输出）

PCB外型修改为26mm，圆板订货前，请确认PCB形状大小，输出信号范围、供电电压范围
