电流看不见摸不着？原来它是这样被“看见”的——聊聊霍尔电流传感器
小时候我们常听大人说“电是看不见的”，但如今的我们却能知道家里用了多少电、汽车的电机有没有过载，甚至连手机充电时电流变化都能被精确检测。这背后，就离不开一种特殊的电子元件——霍尔电流传感器。它就像一位“电流侦探”，默默守护着我们的用电安全。
那么问题来了，电流看不见，它到底是怎么检测出来的呢？别急，我们慢慢来。
要理解霍尔电流传感器，得先从一个基本原理说起。我们知道，电流流过导体时会产生磁场。换句话说，只要知道电流，就能知道磁场，反过来也是一样。

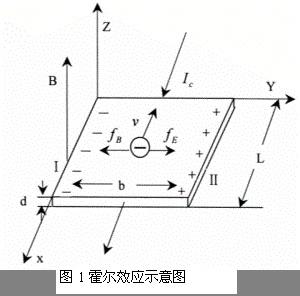

这里就轮到霍尔效应登场了。1879年，美国物理学家埃德温·霍尔发现，当电流流过一块导电材料时，如果在垂直于电流的方向施加磁场，材料两侧会出现一个电压差，这就是著名的霍尔效应。
这个效应后来被巧妙地应用到电流测量中。简单来说，霍尔电流传感器就是利用这个效应，将电流转换为电压信号输出。
它的结构一般由几个部分组成：一个载流导体（用来引导电流），一个霍尔元件（用来感应磁场），还有一个信号处理电路（用来将霍尔电压放大、转换为可用信号）。
说白了，霍尔电流传感器就像是一个“翻译官”，把电流“翻译”成电压信号，再传给控制系统。这让它在许多需要监测电流的场合中派上了大用场。

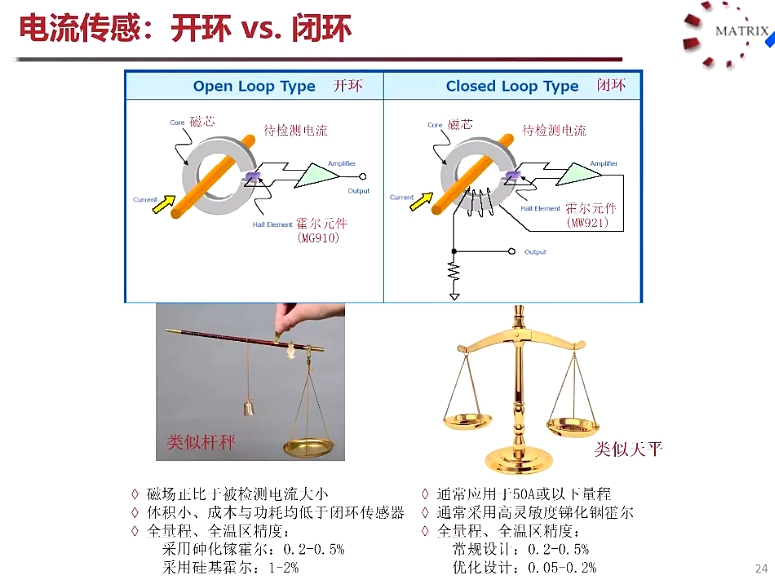

市面上的霍尔电流传感器种类不少，但大致可以分为两种：开环式和闭环式。
开环式结构相对简单，成本也低，适合对精度要求不那么高的场景，比如家电中的电流监控。不过它的缺点也很明显，容易受温度和磁场干扰。
闭环式结构则更复杂一些，它内部会自动调整磁场，使得霍尔元件始终处于一个平衡状态。这样一来，测量更精准，适合工业控制、电动汽车、新能源系统等对精度要求高的场合。
说到应用场景，霍尔电流传感器几乎无处不在。比如，我们日常用的变频空调、电动车电控系统、智能电表、充电桩，甚至手机快充模块，背后都有它的身影。
拿电动车来说，电池管理系统需要实时监测电机电流，以判断电机运行状态，防止过载或短路。这时候，霍尔电流传感器就承担起了“电流看门人”的角色。
再比如智能电表，它不仅要记录用电量，还要判断是否有异常电流。如果家里突然出现大电流，比如电热水器短路，电表就能第一时间发出警报，避免事故发生。
而我们常听说的“电动车自燃”，其实很多时候是电池管理系统未能及时检测到异常电流。有了更灵敏的霍尔电流传感器，这类问题就能被提前发现。
当然，霍尔电流传感器也有它的局限。比如它不能直接测量直流电流，需要配合其他元件一起工作。而且在高温、强磁场环境下，它的性能也会受影响。
不过，随着技术不断进步，现在的霍尔元件材料、封装工艺和信号处理算法都有了很大提升，越来越多的高精度、小体积、低成本的传感器被开发出来。
如果你对电子设备感兴趣，不妨拆开家里的一些智能家电，比如空调、洗衣机，看看它们内部有没有这样的传感器。也许你还会发现，原来我们每天接触的设备背后，藏着这么多默默工作的小部件。
最后，不妨想想，如果没有了这些“电流侦探”，我们的生活会变成什么样？也许一切还能运转，但会少了许多智能、安全与高效。
