安科瑞ARD-KHD-S03A/B系列抗晃电装置：为低压直起回路筑起稳定 “防护盾”

molly 20250908

在工业电气系统中，低压电动机直起回路因操作简单、运行可靠、启动速度较快且维护便利，在众多工业场景中得以应用。但电网供电质量存在不稳定情况，电压骤降与短时中断（即“晃电”）的出现，会对低压直起回路的平稳运行产生干扰。

一、晃电对低压直起回路的不利影响

晃电会给低压直起回路中的接触器和负载带来负面影响，具体情况如下：

接触器层面：当交流直起回路遭遇晃电时，电压波动可能引发接触器触点抖动；若电压降低到特定程度，接触器电磁吸力会减弱，进而导致触点断开，破坏回路正常导通状态。

负载层面：若晃电程度较轻，电机转矩会发生变化，造成电机转速波动，可能导致输送带速度不稳定、风机风量改变等问题；若晃电程度较重，接触器会因晃电释放，负载随之停机，影响生产进程。

二、安科瑞低压抗晃电装置的功能与特性

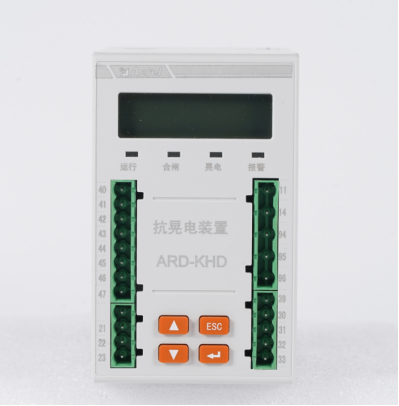

为解决晃电给低压直起回路带来的困扰，安科瑞推出ARD-KHD-S03A/B系列低压抗晃电装置。当主回路发生晃电时，该装置可使交流接触器保持吸合状态一段时间（可在10.999秒内设置），若此期间电压恢复正常，回路能继续运行，有助于提升低压直起回路应对电网电压波动的能力；若超过设定的晃电允许时间电压仍未恢复，装置会停止供电，控制接触器释放，避免接触器因长时间欠压吸合受损，同时保护负载。

2.1 产品特点

整合晃电保持与晃电再起动功能，接线方式简便，可减少因电压跌落导致接触器释放的现象。抗晃电参数支持可编程设置，能根据不同用户的实际需求进行调整。

配备4路可编程DI输入，且内置DC24V电源；设有4路可编程无源DO输出。

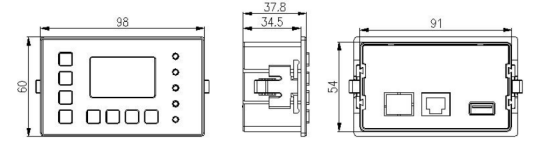

可选择配备1路MODBUS_RTU通讯功能。可选择增加事件记录功能，能记录晃电事件、开关量事件、接触器事件、装置事件、上电事件、暂升暂降事件，每类事件各可记录16条，为用户维护管理提供便利。装置主体标配液晶显示，同时可选择配备外置嵌入式安装显示单元。外置显示单元支持通过U盘进行程序升级。

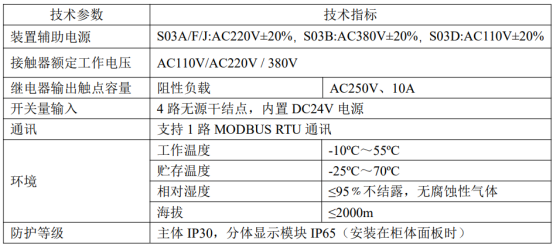

2.2 技术参数
