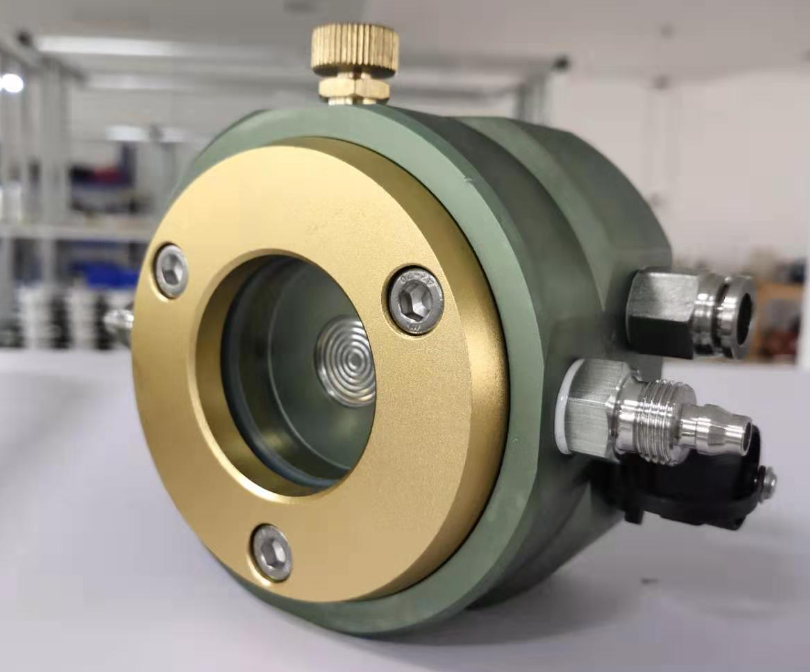

静力水准仪中应用倾角芯片是为什么？
静力水准仪（也称为连通管水准仪或液体静力水准系统）中应用倾角芯片（倾角传感器）主要是为了提高测量精度、补偿安装误差、监测系统稳定性以及扩大适用范围。以下是具体原因和作用：
1. 补偿安装误差
非水平安装修正：在实际安装中，静力水准仪的传感器（液位探头）可能无法完全水平放置。倾角芯片可以实时测量传感器本身的倾斜角度，通过几何修正，消除因倾斜导致的液位读数误差。
基准面校准：通过倾角数据，系统可以动态修正液面高度的参考基准，确保不同测点之间的高程差测量更准确。
2. 监测系统稳定性
环境干扰修正：静力水准仪通常安装在桥梁、大坝、隧道或大型建筑物上，这些结构可能因温度变化、荷载作用或地基沉降而发生微小变形。倾角芯片可以检测传感器本体的姿态变化，从而区分“真实液位变化”与“传感器倾斜引起的误差”。
长期稳定性：通过持续监测倾角变化，可以评估安装点的稳定性，必要时进行数据修正或维护。
3. 扩大测量适用范围
动态或倾斜环境：在桥梁、风力发电机塔筒等可能发生摆动的结构中，静力水准仪需要在高动态环境下工作。倾角芯片可以实时补偿因结构倾斜或振动带来的液面读数偏差。
复杂地形安装：在地质沉降监测中，测点可能位于不平整的地基上，倾角芯片帮助系统适应非理想安装条件。
4. 数据融合与多参数监测
多传感器协同：倾角数据可与液位数据融合，结合温度传感器（用于修正液体密度变化）等，实现更全面的变形分析。
结构健康监测：倾角本身也是结构变形的重要参数（如支座转角、塔筒倾斜），与静力水准数据结合，可提供更丰富的结构行为信息。
技术实现方式
直接嵌入传感器：现代静力水准仪的液位探头内部集成倾角芯片（如MEMS倾角传感器SCL3300），实现一体化设计。
实时修正算法：系统通过倾角数据计算液面的真实高度变化，公式简化为：
其中 L 为探头安装偏移量，θ 为倾角。
自动校准：部分系统可在初始化时通过倾角数据自动校准零点，减少人工调平需求。
典型应用场景
桥梁监测：桥墩沉降、梁体挠度监测中，补偿因荷载导致的支座倾斜。
大坝与核电设施：高精度沉降监测，消除地基微变形带来的传感器误差。
轨道交通：隧道管片沉降监测，适应隧道内部复杂安装条件。
精密工程：粒子加速器、天文台等对地基稳定性要求极高的场所。
总结
倾角芯片在静力水准仪中的作用本质上是通过姿态感知提升系统抗干扰能力，将传统的“纯液位测量”升级为“智能多维补偿测量”，从而在复杂工程环境中实现亚毫米甚至微米级的高精度沉降监测。这种融合设计代表了现代监测仪器向集成化、智能化发展的趋势。
特性/参数 | SCL3300 | SCL3400 |
|---|---|---|
| 核心架构 | 3D-MEMS 三轴 | 3D-MEMS 双轴 |
| 测量范围 | Mode 1&Mode 2：±90° Mode 3,&Mode 4：±10° | Mode A：±30° Mode B：±90° |
| 输出灵敏度 | All modes ：182 LSB/° | Mode A：32768 LSB/g Mode B：16384 LSB/g |
| 噪声密度 (典型) | Mode 3, X, Y, Z：0.0018 °/√Hz Mode 4, X, Z ：0.0012 °/√Hz Mode 4, Y ：0.0009 °/√Hz | All modes ：0.0009°/√Hz |
| 零点误差 | ±20mG ±1.15° (-40°C ... +125°C ) | ±4mG ±0.23° (-40°C ... +85°C) |
轴向灵敏度 | per axis ±1% | per axis ±2% |
| 非线性度 | < 0.02% FS (满量程) | < 0.1% FS (满量程) |
| 工作温度范围 | -40°C 至 +125°C | -40°C 至 +85°C |
| 接口 | SPI | SPI |
| 供电电压 | 3.0V 至 3.6V | 3.0V 至 3.6V |
| 封装尺寸 | 8.6 x 7.6 x 3.3 mm | 8.6 x 7.6 x 3.3 mm |
| 主要应用侧重 | 结构健康监测（如静力水准仪、桥梁、大坝）
| · 高精度仪器仪表 （经纬仪、水平仪） |
