OPA2377是低成本、低噪声、5MHz CMOS 运算放大器
产品详情
描述：
OPA377 系列运算放大器是宽带宽 CMOS 放大器，可提供非常低的噪声、低输入偏置电流和低失调电压，同时以 0.76mA（典型值）的低静态电流运行。
OPA377 运算放大器针对低压、单电源应用进行了优化。交流和直流性能的卓越组合使其成为各种应用的理想选择，包括小信号调理、音频和有源AD5678BRUZ-1滤波器。此外，这些器件具有广泛的电源范围和出色的 PSRR，这使得它们对于直接由电池供电而无需调节的应用具有吸引力。
OPA377 采用SC70-5产品参数、文档资料和货源信息" target="_blank">SC70-5、SOT23-5产品参数、文档资料和货源信息" target="_blank">SOT23-5和SO-8封装。双通道OPA2377采用SO-8和MSOP-8封装，四通道OPA4377采用TSSOP-14封装。所有版本均规定在 –40°C 至 +125°C 范围内工作。
特性：
●增益带宽积：5.5MHz
●低噪声： 1kHz 时为7.5nV/ √Hz
●失调电压：1mV（最大值）

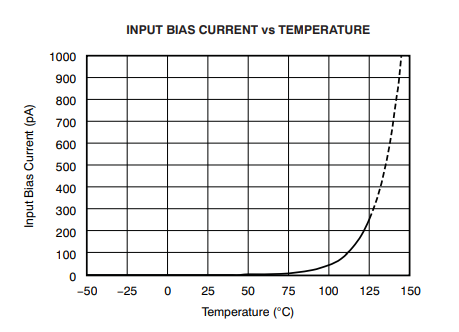

●输入偏置电流：0.2pA
●轨到轨输出
●统一增益稳定
●EMI 输入滤波
●静态电流：0.76mA/ch
●电源电压：2.2V 至 5.5V
●小封装：SC70、SOT23 和 MSOP
应用：

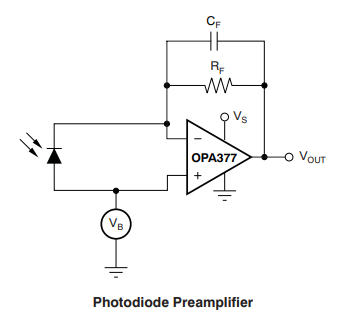

●光电二极管前置放大器
●压电传感器前置放大器
●传感器信号调理
●音响设备
●有源过滤器
参数：
通道数 (#)：2
总电源电压 (Max) (+5V=5, +/-5V=10)：5.5
总电源电压 (Min) (+5V=5, +/-5V=10)：2.2
Vos（偏移电压@25 C）（最大值）（mV）：1
GBW（典型值）（MHz）：5.5
特征：—
压摆率 (Typ) (V/us)：2
轨到轨：进出
偏移漂移 (Typ) (uV/C)：0.32
每通道 Iq (Typ) (mA)：0.76
1 kHz 时的 Vn (典型值) (nV/rtHz)：7.5
CMRR (典型值) (dB)：90
工作温度范围（℃）：-40 到 125
输入偏置电流 (Max) (pA)：10
输出电流 (Typ) (mA)：30
建筑学：CMOS
THD + N @ 1 kHz (Typ) (%)：0.00027
