什么是编码器精度
EPC/得尔堡科技
编码器精度是衡量其测量值与真实物理位置偏差的核心指标，直接决定系统定位与运动控制的可靠性。高分辨率≠高精度，二者是独立概念。
一、核心概念定义
1. 精度 (Accuracy)
定义：编码器输出值与真实物理位置的最大偏差，反映测量的“准度”。
单位：
旋转编码器：角秒 (″)、角分 (′)、度 (°)（1° = 60′ = 3600″）。
直线编码器：微米 (μm)、毫米 (mm)。
示例：精度 ±5″ 的旋转编码器，其读数与真实角度的误差不超过 5 角秒。

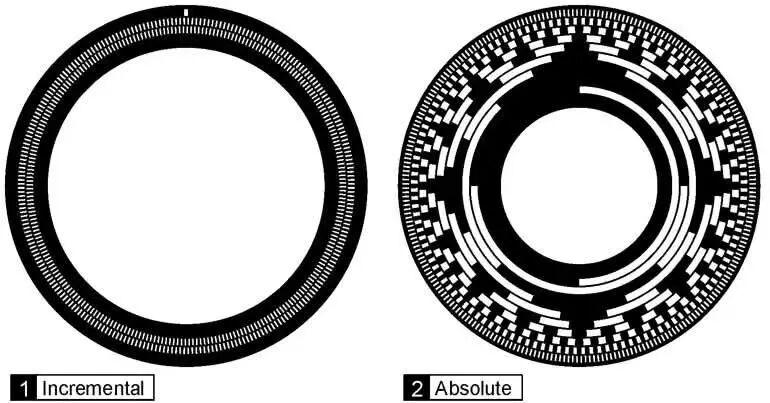

2. 分辨率 (Resolution)
定义：编码器能检测到的最小位移/角度变化，反映测量的“细度”。
单位：
增量式：PPR (脉冲/转)、线数 (Line)。
绝对值：位数 (Bit)（如 20 位 = 2²⁰ = 1,048,576 个位置）。
示例：3600 PPR 的编码器，最小可分辨 0.1°（360°/3600）。
3. 重复精度 (Repeatability)
定义：同一位置多次测量时，读数的一致性，反映测量的“稳定性”。
意义：闭环控制中，重复精度往往比绝对精度更关键。即使存在系统偏差，只要重复定位一致，控制器即可稳定工作。
二、精度 vs 分辨率：关键区别
特性 | 精度 (Accuracy) | 分辨率 (Resolution) |
|---|---|---|
核心含义 | 测量值与真实值的接近程度 | 可测量的最小单位 |
决定因素 | 制造工艺、安装、材料、环境 | 码盘刻线密度、电子细分 |
单位 | 角秒、微米 | PPR、Bit、μm |
关系 | 精度是分辨率的“质量保证” | 高分辨率不保证高精度 |

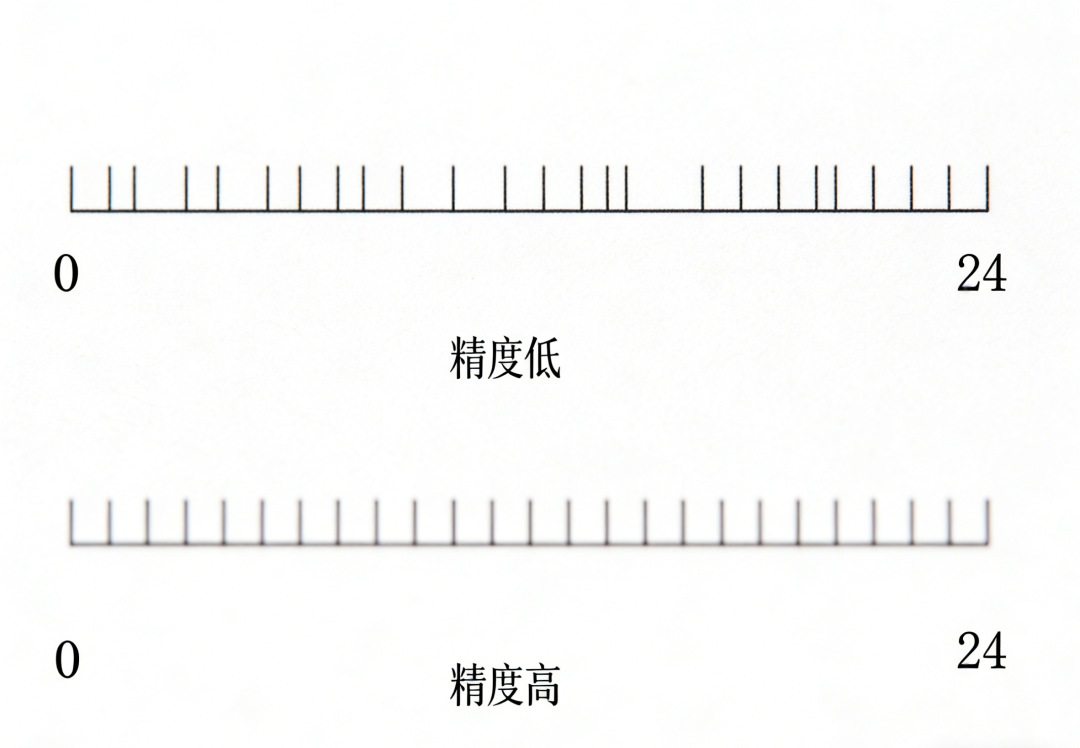

通俗比喻 | 打靶的“准度”（离靶心多近） | 打靶的“刻度”（能看多细） |
三、影响编码器精度的四大因素
1. 机械误差（最主要）
码盘/磁环偏心：导致每转出现周期性正弦误差，可达 ±0.1°。
轴系跳动：径向、轴向跳动直接影响读数头与码盘的相对位置。
安装误差：联轴器不同心、锁紧力矩不均、基座平面度差。
2. 光学/磁学误差
刻线/磁化不均匀：码盘刻线间距不一、磁环磁化强度不均。
信号质量：光电信号幅值不均、相位偏移、噪声干扰。
3. 电气误差
电子细分误差 (SDE)：对原始信号进行高倍细分时引入的非线性误差。
信号处理电路：AD转换、插值算法的精度限制。
4. 环境与使用
温度漂移：材料热胀冷缩导致码盘变形、电路参数变化。
振动与冲击：引起读数头抖动，产生随机误差。
污染：灰尘、油污遮挡光路或干扰磁场。
四、精度等级与选型参考
低精度：±1° ~ ±10′（约 600″ ~ 60″），适用于普通电机、传送带。
中精度：±10″ ~ ±1″，适用于数控机床、机器人关节。
高精度：±0.5″ ~ ±0.1″，适用于半导体设备、精密测量仪器。
五、提升与保障精度的方法
选型匹配：根据系统要求，选择精度指标而非仅看分辨率。
精密安装：
使用高精度联轴器，保证同轴度。
控制安装端面跳动与轴向窜动。
信号优化：
采用差分信号（如 RS422），增强抗干扰能力。
合理设置电子细分倍数，避免过度细分引入 SDE。
误差补偿：
利用重复精度高的特点，通过标定进行系统性误差补偿。
部分高端编码器内置自校准功能，抵消偏心等误差。
