一文读懂液体流量传感器：七大技术原理与选型指南

在工业自动化、医疗设备、新能源、化工制药等领域，流量传感器是流体系统中不可或缺的“感知器官”。它负责精确测量液体的流速或流量，为过程控制、能耗监测、质量追溯提供关键数据。

然而，市面上的液体流量传感器种类繁多，工作原理各不相同。面对超声波、涡街、涡轮、电磁、热式、齿轮……这些技术名词，很多人难免困惑：它们到底有什么区别？我的应用场景该选哪一种？

本文将从技术原理出发，系统介绍七种主流液体流量传感器的特点与适用场景。在技术原理的阐述中，我们将结合奥松电子的实际产品案例——一家在MEMS智能传感器领域拥有超过二十年技术积淀、并已进入全球主流流量传感器供应商行列的国内代表性企业，帮助读者建立清晰的选型思路。

一、超声波流量传感器：非接触测量的首选

AFU1系列超声波液体流量传感器

技术原理

超声波流量传感器利用超声波在顺流和逆流方向传播的时间差来计算流速。传感器安装在管道外部或内部，但不与液体直接接触。

核心特点

• 非接触式测量：传感器不与液体接触，无压损、无污染风险
• 双向测量：可同时测量正向和反向流量
• 精度高：在洁净液体中可实现高精度测量
• 适用于腐蚀性液体：因为不接触介质，特别适合酸、碱等腐蚀性流体

适用场景

• 医疗器械：透析设备、体外循环系统
• 生物制药：超纯水输送、反应釜进料
• 半导体制造：高纯度化学品输送
• 化工行业：腐蚀性液体的非接触测量

奥松电子相关产品

奥松电子的AFU1系列超声波液体流量传感器采用夹持式安装方式，传感器无需接触液体，特别适用于腐蚀性液体以及对卫生清洁度要求高的场合，可应用于半导体、医药、化工生产过程的流量检测，以及清洗行业、饮料行业等场景。其核心优势在于非侵入式测量带来的介质兼容性和低维护成本。

二、涡街流量传感器：无运动部件的可靠选择

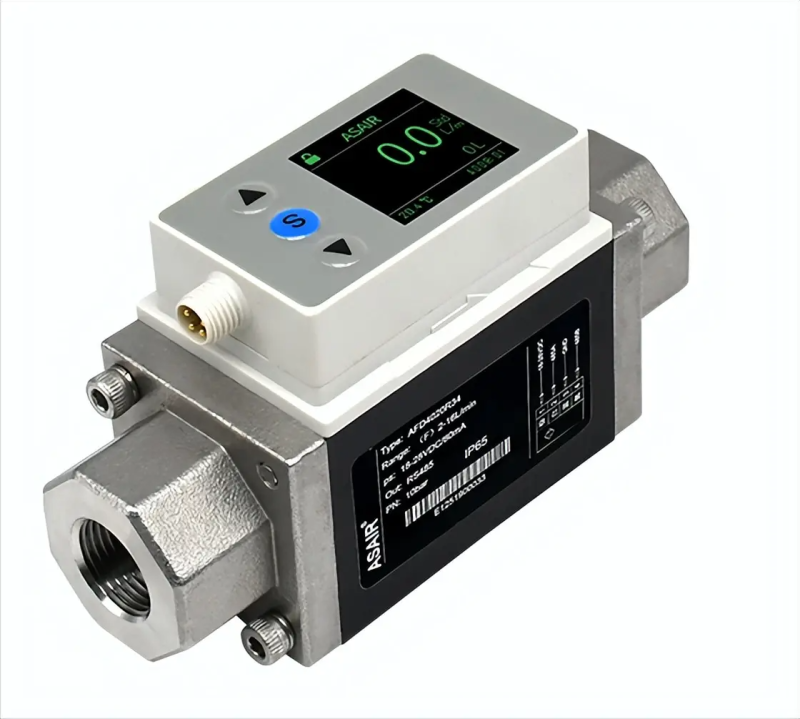

AFD4系列涡街流量传感器

技术原理

涡街流量传感器基于“卡门涡街”原理工作。当流体流经非流线型阻流体时，会在其下游交替产生稳定的涡旋。涡旋的频率与流体的流速成正比，通过检测频率即可获得流量值。

核心特点

• 无运动部件：无可动机械结构，无磨损，可靠性高，维护成本低
• 压损小：对流体的阻力小，适用于对系统能耗敏感的场景
• 耐污染：即使流体中含有微小颗粒，也能保持稳定的输出

适用场景

• 工业自动化：设备冷却水监测、润滑系统流量监控
• 热计量系统：能效管理数据采集
• 化工制药：加药过程中的微量调节与精准控制
• 商用设备：智能饮水机、净水系统

奥松电子相关产品

涡街流量传感器是奥松电子的核心技术领域之一，拥有超过二十年的技术积淀。AFD系列涡街液体流量传感器中，AFD4系列和AFD5系列覆盖了从微小流量到大流量的广泛需求。AFD2系列则专为家电、医疗行业设计，适用于热水器、暖通流量检测、医疗液体流量检测等场景。

2025年，奥松电子的“多模态智能涡街液体流量传感器”系列荣获“广东省名优高新技术产品”称号，其创新项目也在省级科技创新与质量管理成果评比中斩获奖项。该系列在传统涡街技术基础上集成了温度、压力等多参数感知能力，内置微处理器进行信号融合与自诊断，代表了涡街技术向智能化发展的方向。部分型号还集成了针阀调节功能，可直接通过阀门开度调整流量，尤其适合化工加药、实验室仪器等对流量稳定性要求极高的场景。

三、涡轮流量传感器：快速响应的经典方案

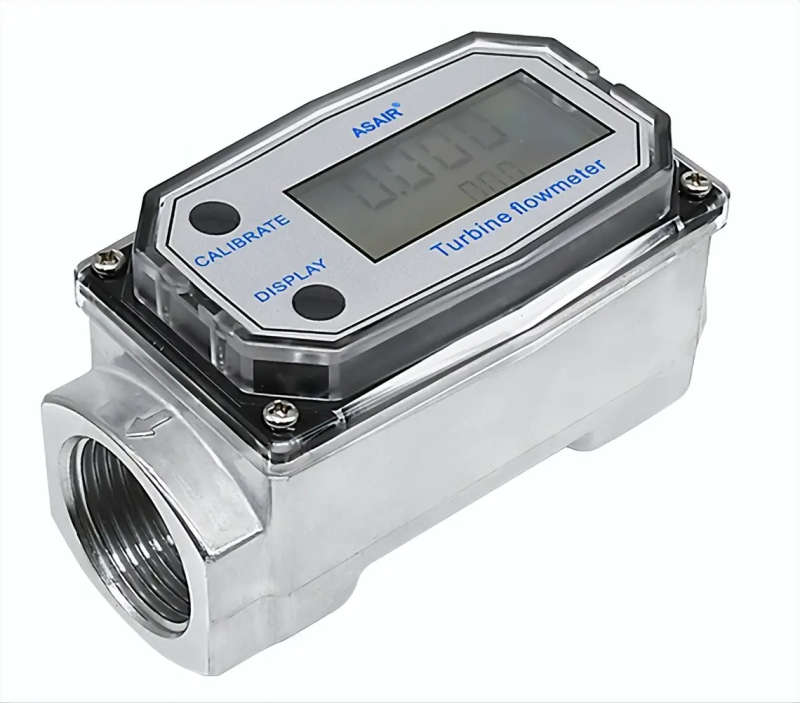

AFT1系列涡轮流量传感器

技术原理

涡轮流量传感器利用流体推动涡轮叶片旋转，涡轮的转速与流体流速成正比。通过电磁感应或光电方式检测涡轮转速，即可换算为流量值。

核心特点

• 响应速度快：对流量变化反应灵敏，适用于动态工况
• 精度高：在量程范围内可实现较高测量精度
• 结构成熟：经典的流量测量方式，应用经验丰富
• 需要洁净介质：涡轮对介质清洁度有一定要求，杂质可能影响转动

适用场景

• 石油化工：定量加注、燃油计量
• 实验测试：台架测试、流量标定
• 水处理：工艺过程控制
• 食品饮料：灌装计量

奥松电子相关产品

奥松电子的涡轮流量传感器系列，采用高精度涡轮组件和优化的信号处理电路，具备响应快、重复性好的特点，适用于石油化工、定量加注等对动态性能要求较高的场景。

四、电磁流量传感器：脏污流体的克星

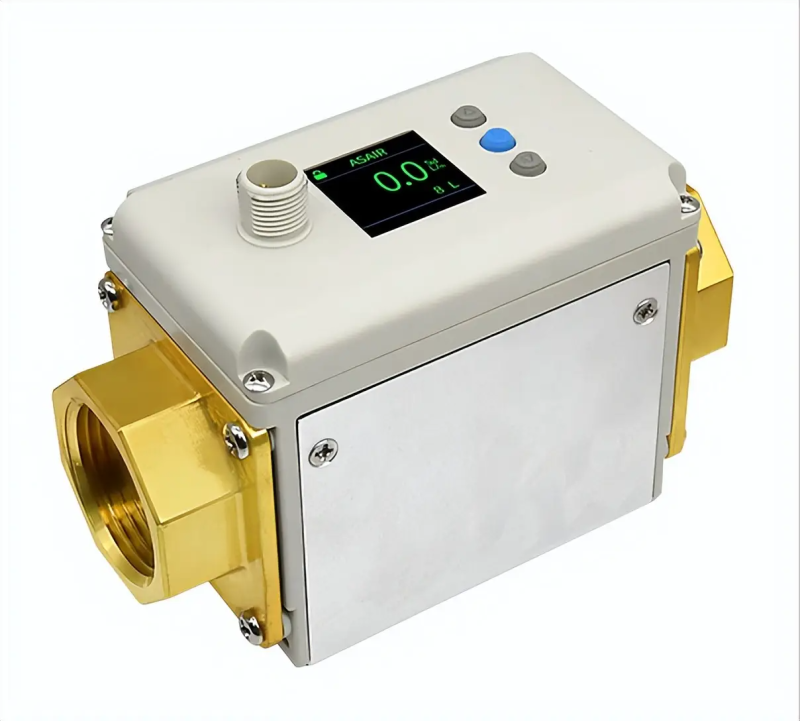

AFE1系列电磁流量计

技术原理

电磁流量传感器基于法拉第电磁感应定律工作。导电流体在磁场中流动时，会产生与流速成正比的感应电动势，通过检测电动势即可获得流量值。

核心特点

• 无压损：测量管内无阻流部件，流道通畅，压损为零
• 适用于脏污流体：不受液体中固体颗粒、悬浮物、纤维等杂质影响
• 测量与流体物性无关：不受温度、密度、粘度变化影响，测量稳定
• 仅适用于导电流体：油品、纯水等非导电流体无法测量

适用场景

• 污水处理：市政污水、工业废水
• 化工行业：酸、碱、盐溶液输送
• 冶金电力：冷却水系统监测
• 造纸行业：纸浆流量监测

奥松电子相关产品

奥松电子的AFE1系列电磁流量计采用先进的励磁技术和抗干扰设计，可稳定测量各种导电流体。针对化工、食品、水处理、矿业等流程工业中电极腐蚀、介质附着等核心痛点，奥松进行了专门优化，适用于含颗粒、易结垢或具腐蚀性的介质测量场景。

五、热式流量传感器：微小流量测量的专家

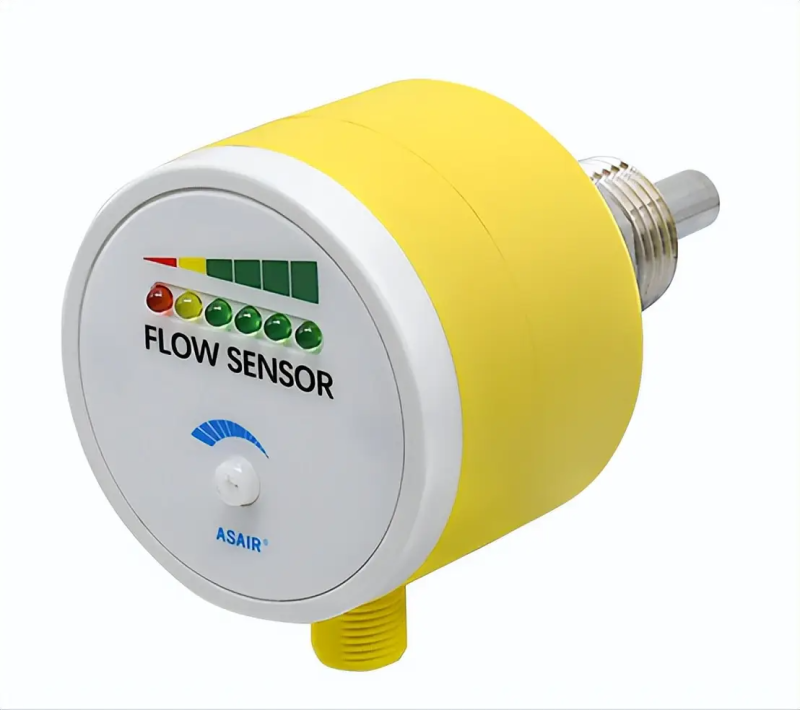

AFH1系列热式流量开关

技术原理

热式流量传感器基于热传递原理工作。通过加热元件对流体加热，温度传感器检测流体带走的热量，热量损失与流速之间存在确定关系。当流速增大时，热量被带走的速率加快，通过检测温差变化即可精确计算出流速。MEMS技术使这种传感器可以做到芯片级尺寸。

核心特点

• 无活动部件：全密封无活动部件设计，杜绝机械卡滞与金属疲劳问题，无惧流体杂质干扰，使用寿命大幅延长
• 微流量监测能力强：可敏锐捕捉微小的流速变化，在冷却水、润滑油等低流速场景表现尤为出色
• 低压损：测量原理对流路几乎无阻碍，不影响管路系统原有压力，节能高效

适用场景

• 制药行业：满足GMP洁净管道监测要求，可耐受洁净区设备冲洗
• 船舶工程：防水汽及油雾设计保障机舱润滑油回路可靠监控
• HVAC系统：微流量检测能力可有效预防换热器冻裂事故
• 水处理厂：无活动部件设计杜绝藻类缠绕失效，全密封结构应对高湿环境
• 食品饮料生产线：防水设计可耐受高压冲洗作业

奥松电子相关产品

奥松电子的AFH1系列热式流量开关采用创新热扩散技术，通过测量加热元件在流体中的散热速率变化实现流动状态的精准监测。该系列广泛应用于石化、电力、水处理、制药、食品饮料、HVAC、机械制造等行业，为设备安全护航、优化过程控制提供可靠保障。

六、齿轮流量传感器：低粘度液体的专用方案

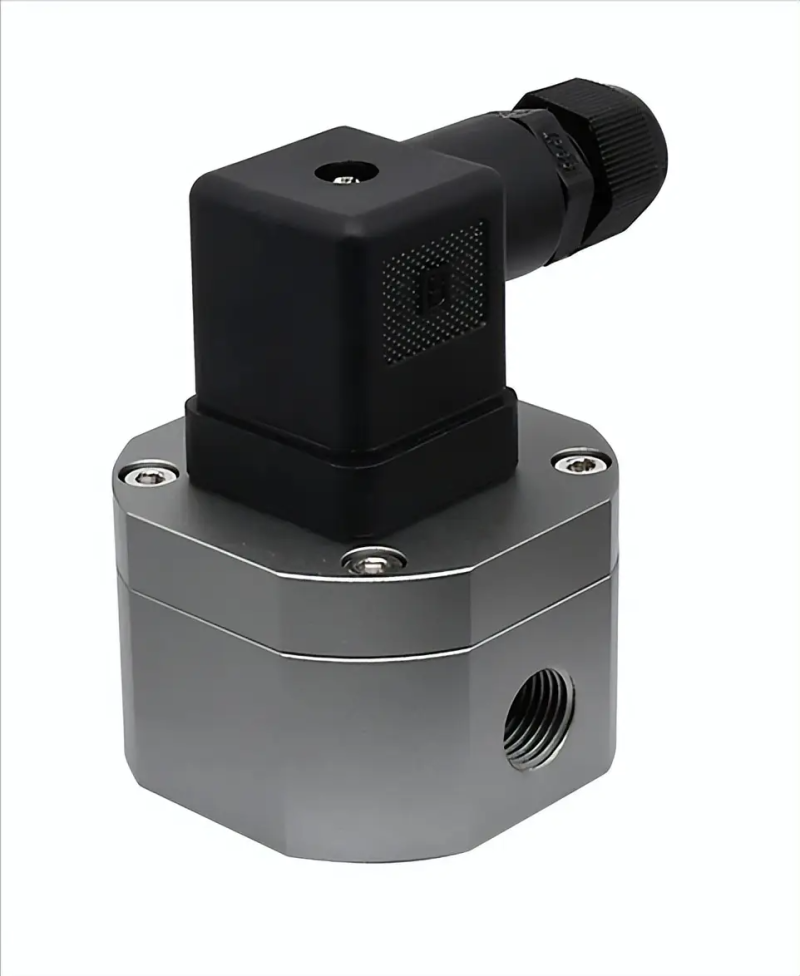

AFG1系列齿轮流量传感器

技术原理

齿轮流量传感器属于容积式测量原理。一对相互啮合的齿轮在流体推动下旋转，每转一周排出固定容积的液体。通过检测齿轮转速，即可获得体积流量。

核心特点

• 专为低粘度液体设计：特别适用于水、柴油、液压油、润滑油等低粘度流体的精准流量测量
• 耐磨耐用：齿轮内部镶嵌不锈钢珠，核心接触材质采用ETFE/PPS/SUS304，抗腐蚀、耐磨损
• 紧凑轻便：便于在狭小空间安装

适用场景

• 工业领域：生产线液体原料的定量输送与流量监控、液压系统油液流量检测
• 能源计量：柴油运输车辆的燃油消耗计量、加油站油罐车的卸油流量监测
• 环境保护：污水处理厂废水排放流量统计
• 实验室环境：化学实验中液体试剂的精准流量控制
• 交通运输：船舶或工程机械的燃油流量监测

奥松电子相关产品

奥松电子的AFG系列齿轮流量计是其针对低粘度液体流量测量推出的专业产品线，可适应严苛的工业环境。

七、耐腐蚀特种传感器：恶劣工况的解决方案

技术原理

耐腐蚀特种传感器并非独立的测量原理，而是在上述某一种测量原理（如涡街、电磁、涡轮）的基础上，采用耐腐蚀材料进行结构封装，以提升对腐蚀性介质的耐受能力。

核心特点

• 材料适配性强：根据介质腐蚀性等级，可选择PTFE、PVDF、哈氏合金、钛材等不同等级的耐腐蚀材料
• 长期稳定性好：在酸性、碱性、有机溶剂等恶劣环境下保持测量精度
• 安全性高：适用于易燃易爆、有毒有害液体的封闭式测量
• 定制化能力强：可根据具体介质和工况进行材料选型和结构设计

适用场景

• 化工工艺：反应釜进料、腐蚀性液体输送
• 半导体制造：湿法工艺化学品监测
• 制药行业：溶媒回收、反应配液
• 电镀行业：电镀液循环系统

奥松电子相关产品

奥松电子的AFD8系列耐腐蚀涡街液体流量计，适用于纯水、药液等各类流体，采用PFA材质、PPS材质，具备优异的抗腐蚀能力和耐污染特性，已被广泛应用于半导体设备、医疗药业、石油化工等行业。

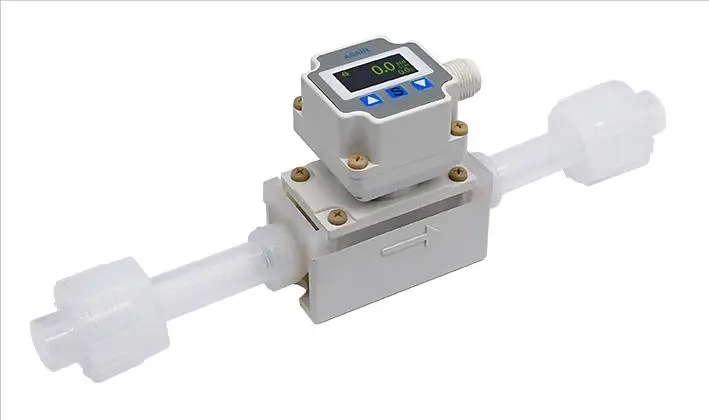

AFD8系列耐腐蚀涡街液体流量计

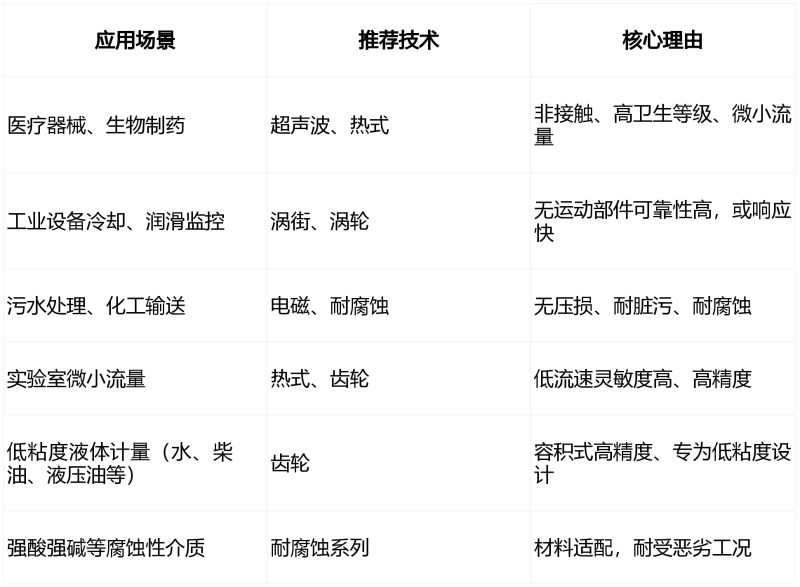

八、选型决策指南

液体流量传感器的选型，本质上是技术原理与应用场景的匹配过程。没有一种传感器是万能的，但通过了解不同技术路线的特点，可以找到最适合自己工况的方案。

奥松电子作为国内MEMS智能传感器领域的代表企业，凭借超过二十年的技术积累与全链条自主研发能力，构建了覆盖超声波、涡街、涡轮、电磁、热式、齿轮以及耐腐蚀特种传感器的完整产品矩阵。根据全球市场研究报告，奥松电子已被列为全球液体流量计市场的主要生产商之一，与基恩士、Endress+Hauser、Sensirion等国际知名企业同台竞技。

无论是医疗设备对卫生等级的严苛要求，还是化工行业对耐腐蚀性能的刚性需求，亦或是低粘度液体的高精度计量，都可以在奥松电子的产品体系中找到对应的解决方案。

选型不是终点，而是确保系统稳定运行的第一步。希望本文能为您的流量传感器选型提供有价值的参考。
