12 pF / 18 pF / 20 pF —— 晶振电路的“标准负载”
QQ
12 pF、18 pF、20 pF 是石英晶体振荡器（Crystal Oscillator）电路中最为经典的“标准负载电容”（Load Capacitance, CL）值。它们并非随意选择，而是由晶振物理特性、IC振荡器设计规范与行业生态共同决定的“黄金组合”，直接关系到时钟频率的精度、稳定性与启动可靠性。
一、为什么需要“负载电容”？

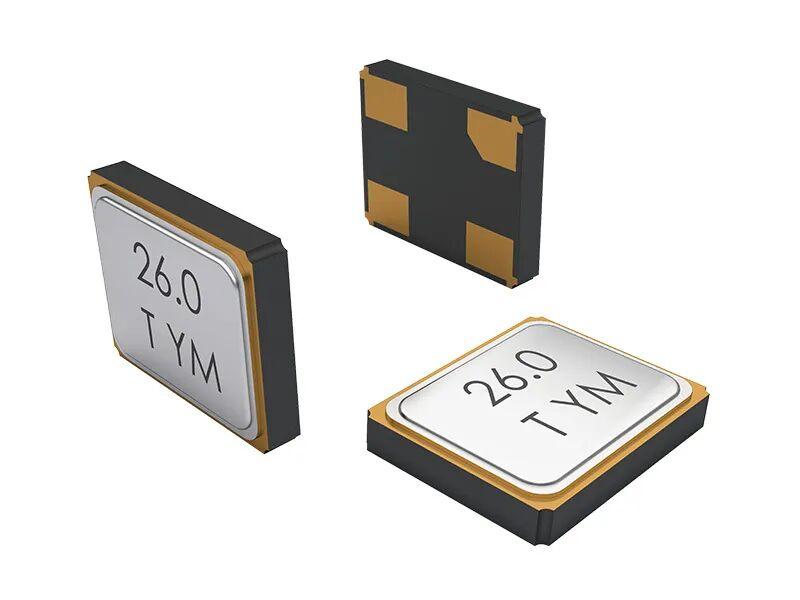

石英晶体本身是一个高Q值的机械谐振器，其标称频率（如8 MHz、26 MHz）是在特定负载电容（ CL）下测得的。若实际电路中的CL与晶振标称值不匹配，会导致：
频率偏移（Frequency Pulling）；
起振困难或停振；
老化加速。
✅核心公式：晶振数据手册标注的频率对应一个指定的CL（如12 pF、18 pF、20 pF），设计者必须通过外部电容使电路等效CL与之匹配。
二、如何计算外部电容？——关键设计公式
典型并联谐振电路如下：
其中：C1=C2 （通常对称设计）；
Cstray为PCB寄生电容（走线、焊盘、IC引脚），典型值 3–5 pF。
▶常见配置示例：
晶振标称 | 寄生电容 | 推荐外部电容 |
12 pF | 4 pF | 2 × 18 pF |
18 pF | 4 pF | 2 × 33 pF |
20 pF | 5 pF | 2 × 39 pF |
（允许±1 pF误差，因晶振本身有频差 tolerance）
三、为何是 12/18/20 pF？——历史与生态逻辑
负载电容 | 典型应用 | 优势 |
12 pF | 手机SoC，蓝牙/Wi-Fi芯片（如Nordic nRF52） | 低功耗、高频（26–52 MHz）首选；启动快 |
18 pF | 工业MCU（STM32、GD32）、汽车电子 | 抗干扰强，适合长走线；兼容性广 |
20 pF | 传统消费电子（老款MCU、RTC模块） | 对寄生电容不敏感，设计容错率高 |
行业惯性：
ST、NXP、TI 等大厂参考设计普遍采用18 pF；
晶振厂商（NDK、泰晶）将12/18/20 pF作为标准品大批量生产，成本最低。
四、选型与设计要点

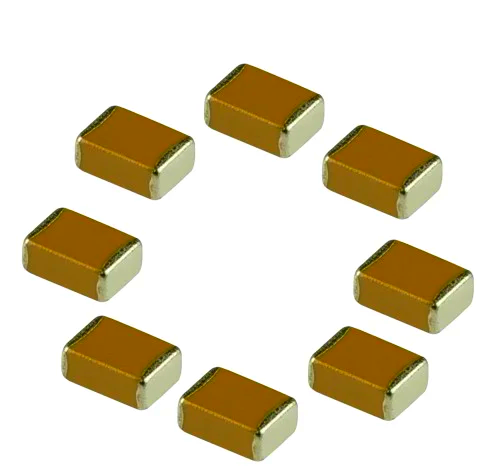

1. 电容类型必须为 NP0/C0G
原因：X7R/X5R等高介电常数陶瓷电容的容值随电压、温度剧烈变化（±15%以上）；
NP0/C0G：温度系数 ±30 ppm/℃，容值稳定，Q值高，确保频率精度。
2. 精度要求
推荐 ±1% 或 ±5% 精度
避免使用普通±10%或±20%电容。
3. 布局布线
晶振与负载电容紧贴IC，形成“三角形”最小环路；
远离高速信号、电源噪声源；
底层铺地，但晶振下方禁止走线或打过孔（避免耦合噪声）。
五、常见错误与后果
错误做法 | 后果 |
使用X7R电容代替NP0 | 频率漂移>100ppm，通信协议失败（如USB枚举异常） |
忽略寄生电容 | 实际偏高→ 频率偏低（如32.768 kHz RTC每天慢1分钟） |
单端只接一个电容 | 起振不稳定，温漂大 |
电容值过大（如2×100 pF） | 振荡幅度不足，低温停振 |
调试技巧：若系统在低温下停振，可尝试略微减小负载电容（如18 pF → 15 pF），提升驱动增益。
突破：国产NPO电容已通过AEC-Q200认证，精度达±1%，打破Murata、TDK垄断。
六、特殊场景：32.768 kHz RTC晶振
标称 CL通常为6 pF、9 pF、12.5 pF；
外部电容更小（如2×12 pF for 9 pF CL）；
对寄生电容更敏感，建议使用集成负载电容的RTC芯片。
结语：微小电容，定义时间精度
12/18/20 pF 不是普通电容，而是“时间的调音师”。
它们以皮法级的精准，校准每一颗晶振的振动节拍，
确保从智能手表到5G基站的亿万设备同步运行。
在中国加速时钟器件自主化的今天，掌握这些“标准负载”的设计哲学，正是构建高可靠、高精度电子系统的基石—— 因为伟大的同步，始于这18pf的敬畏之心。
