应用中心丨拒绝“数字盲区”！看 IO-Link 如何吃透液冷 CDU 的全量数据监测

Rasight 20260522

点击蓝字关注我们

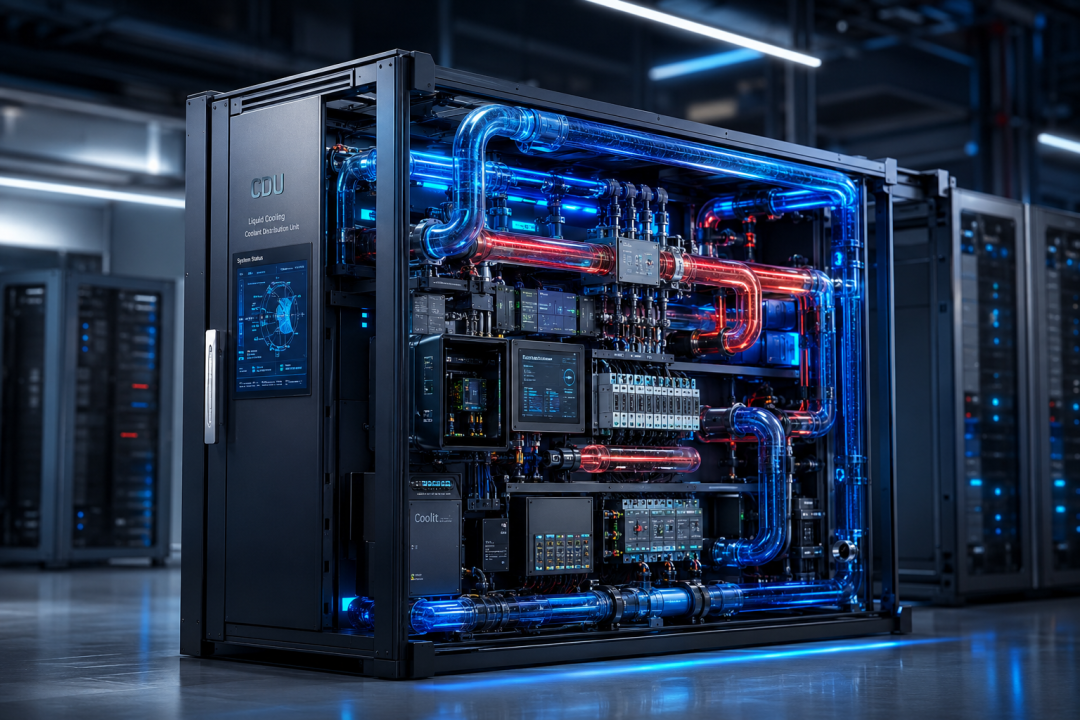

随着高密度算力与 AI 数据中心在 2026 年迎来爆发式增长，液冷技术（Liquid Cooling） 已然从小众方案蜕变为绿色数据中心的“刚需”。作为液冷系统的核心大脑， CDU（冷量分配单元） 对内部流量、压力、温度的精准掌控，直接决定了整批服务器的生死存亡。

然而，传统的 CDU 系统常年饱受传统模拟量（4-24mA/0-10V）信号传输的折磨：电磁干扰大、接线繁琐、无法读取传感器内部诊断数据。

今天，我们就从技术的视角，深度拆解 IO-Link是如何完美落地液冷 CDU 设备，彻底打通底层数字化“最后一公里”的！

01 触手生春：CDU 系统中的五大典型传感类型 ️

在液冷 CDU 内部，IO-Link 技术通过其标志性的点对点（Point-to-Point）双向数字通信，将原本沉默的传感器升级为“智脑”。以下是 CDU 方案中不可或缺的五大 IO-Link 传感器类型：

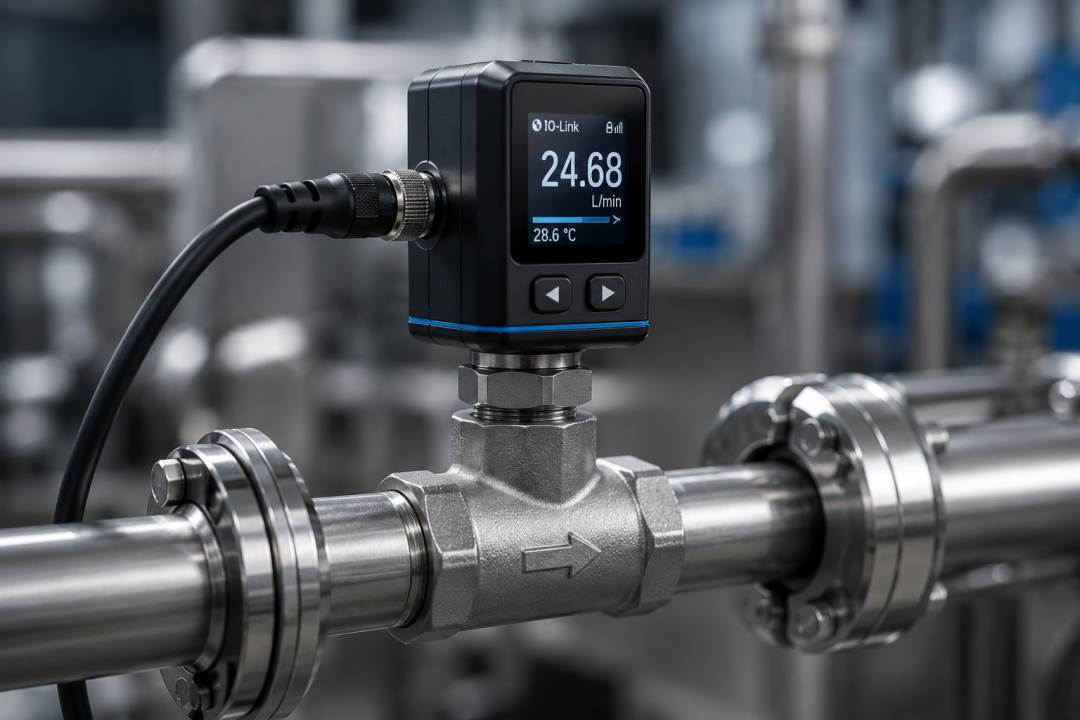

• 流量传感器（Flow Sensors）： 精准监测一/二次侧冷却液的循环流速，基于 IO-Link 的超声波或电磁流量计，不仅能实时上传数字化流量值，还能监测流体工况是否异常。
• 温度传感器（Temperature Sensors）： 冷却液进出水温的微小变化，直接关系到换热效率，IO-Link 温度传感器可提供高分辨率的数字化温度输出，完全避免了传统 PT100 沿途的电阻损耗与温漂。
• 压力传感器（Pressure Sensors）： 用于监控循环泵出口压力及滤网两端的压差（PT），一旦出现管路结垢或堵塞，压力异常会秒级同步至主控系统。
• 液位传感器（Level Sensors）： 持续监测补水箱或膨胀罐的冷却液存量，支持连续液位高精度读取，防止循环泵空转抽空。
• 漏液传感器（Leakage Sensors）： 液冷系统的“安全红线”，布置在 CDU 底部或管路接头处的 IO-Link 漏液监测模块，一旦发现微量渗漏，会立即触发高优先级告警。

CDU 内部空间极其寸土寸金，传统的走线方式往往伴随着密密麻麻的屏蔽线和 I/O 模块柜，采用 IO-Link 后，整体拓扑架构变得极其优雅和精简。

1. 分布式/柜内主站轻量化部署：
根据 CDU 结构，可选择 IP20 导轨式主站（安装于控制柜内）或 IP67 高防护等级分布式主站（直接挂载于 CDU 结构骨架上）。
2. 标准 3 芯非屏蔽电缆统一接口：
所有传感器无论是测温度、压力还是流量，全部采用标准的 3 芯非屏蔽标准化电缆（最高支持 20 米） 连接至 IO-Link 主站端口，接口统一为 M12 或 M8，实现真正的“盲插”。

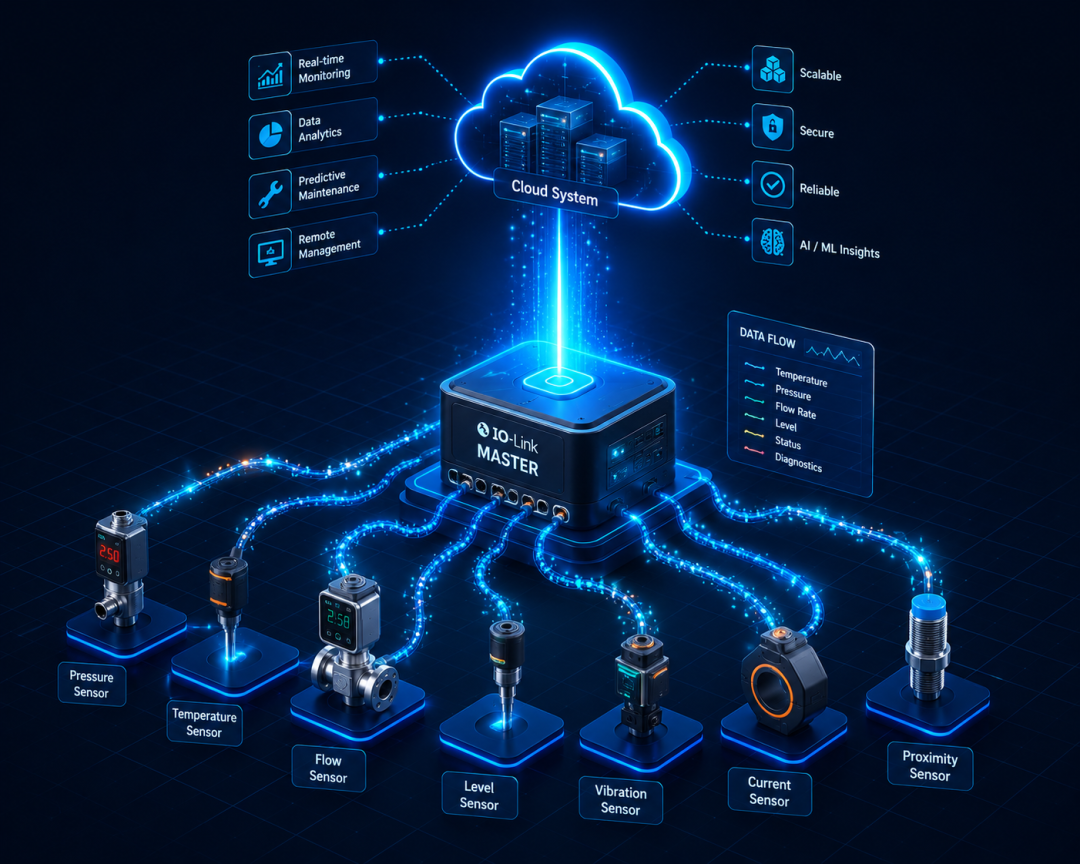

3. 上层协议无缝集成：
IO-Link 主站作为网关节点，向下采用“编码切换（Coded Switching）”技术与传感器点对点通信；向上则通过 PROFINET、EtherCAT、Modbus TCP 等主流工业以太网协议，将所有底层数据打包实时上传至 CDU 的主 PLC 或数据中心 DCIM 系统。

当液冷 CDU 遇上 IO-Link，绝不仅仅是“换了一种接线方式”，而是从设计、生产到运维的全生命周期降维打击。

传统 CDU 内部充斥着变频器、水泵等强电磁干扰源，模拟量信号极易失真。IO-Link 在物理层采用 24V 数字信号传输，抗干扰能力极其强悍，数据在传感器内部完成 A/D 转换，以数字架构直达 PLC，精度丝毫不留死角。

传统传感器只能上传一个单一的工艺值，而 IO-Link 传输包含 过程数据、配置参数、诊断事件 三层维度。例如，流量计不仅能上传流量，还能同时上传介质温度、设备运行时间，甚至在传感器镜头结垢时主动发出“维护通知”，将故障消灭在萌芽状态。

这是 IO-Link 最具杀伤力的特性之一，主站支持 数据存储（Data Storage）功能。当某个压力传感器意外损坏时，运维人员只需拔下旧设备，插上同型号新设备即可。主站会自动将备份的参数秒级下发至新传感器，无需重新调试或重新设定参数，大大缩短了数据中心的断流停机风险！

工业 4.0 时代的液冷 CDU，拼的不仅是管道设计和泵的功率，更是底层的数字化精细度。IO-Link 技术用最简单的布线，释放了最庞大的底层资产数据，无疑是液冷行业走向智能化转型的最佳拍档。

欢迎在评论区留下你的看法：
在您的液冷项目运维中，最让您头疼的底层硬件故障是什么？IO-Link 的哪项特性最吸引您？
