【悉识科技】邀请您相聚第十六届纳博会337展位!

纳博会 20260610

  • 半导体设备

第十六届中国国际

纳米技术产业博览会

2026年10月21-23日

苏州国际博览中心

中国国际纳米技术产业博览会(简称“纳博会”)自2010年举办首届以来,已连续在苏州工业园区成功举办15届,累计邀请169名国内外院士(其中诺奖得主3人)、177616位参展参会嘉宾、8250多家参展企业,论坛报告达3578场。CHInano 2026将于2026年10月21-23日再度启航,为全球产业界搭建洞察趋势、汇聚资源、驱动合作的核心平台。


展商推荐





展位号:337


悉识科技有限公司







公司介绍

悉识科技有限公司(ACUITIK CO., LTD.)由来自美国伯克利、复旦大学、上海交通大学、上海科技大学等多位博士硕士创立,在上海、苏州、深圳设有分支机构。悉识科技专注于光学精密测量技术,致力于研发中国自主可控的高端膜厚及物性测量设备。团队深耕半导体设备、智能制造、高精度测量技术多年,拥有丰富的研发和产业经验。悉识科技凭借深厚的研发实力,已成功推出多款先进的膜厚测量设备,涵盖桌面式手动/自动膜厚仪、在线原位膜厚仪以及曲面膜厚仪等。公司已与多个国家级实验室、国家重点高校及科研机构建立了紧密的合作关系,同时也得到了众多世界五百强企业的信赖与支持,为其在相关领域的科研与生产提供有力技术保障。


产品介绍

悉识膜厚仪NS-20手工桌面式

NS-20系列是桌面式手动膜厚测量分析系统。在保证整体小巧轻盈的同时,其准确度和稳定性丝毫未减。 NS-20 特色:手动测量,极高灵活度;标准版光斑0.8~1.5mm;可升级到0.2mm微小光斑(NS-20 Pro);可定制便携手提箱,随时随地进行膜厚分析;可选配大尺寸样品台;NS-20 核心参数:波长范围190nm-1700nm厚度测量范围1nm–250μm准确度2nm或0.2%精度0.02nm。


悉识膜厚仪NS-30自动桌面式

NS-OEM是基于NS-20 薄膜测厚仪研发的。其光学探头设计得较为紧凑,可适用于多种安装环境。为确保测量精准,光学探头需与样品表面保持垂直,建议使用我们配备的调角工具来精准调节安装角度。光学探头经由光纤连接到主机,光纤长度灵活可变,能够满足不同布局的安装需求。波长范围:190–1000nm 或350–1100nm;光学探头专为集成到自动化设备、在线系统、真空腔室、原位生长腔室以及其他特殊环境而设计,以满足多样化的应用需求。


悉识膜厚仪NS-OEM在线检测

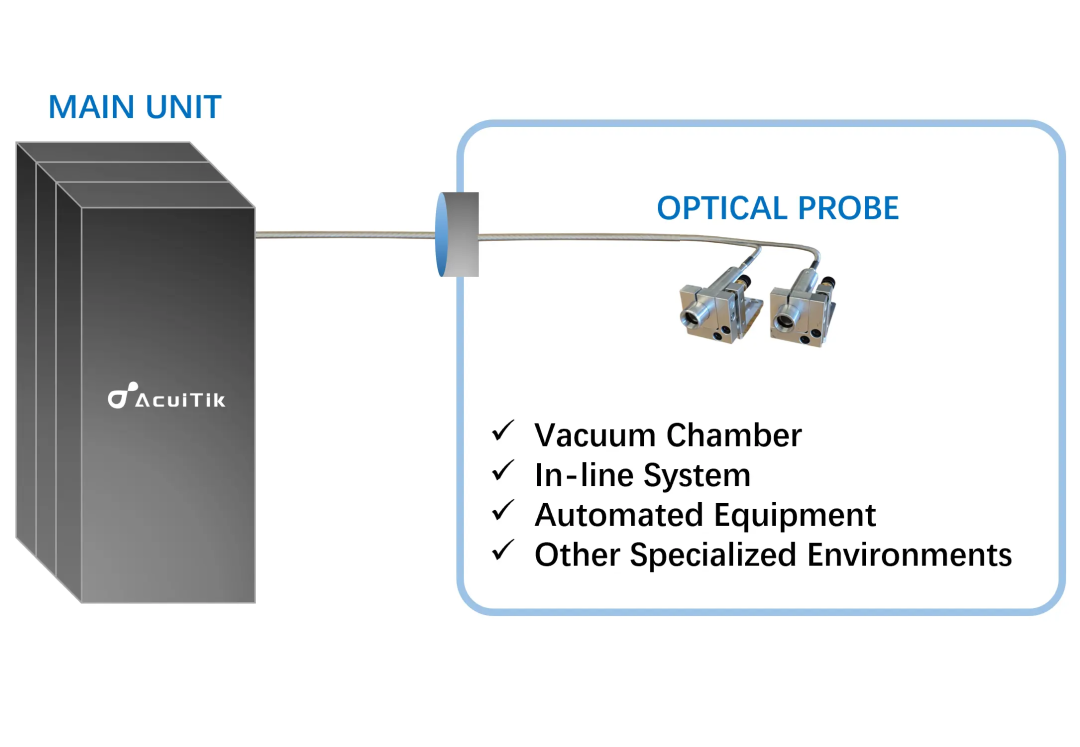

NS-OEM是基于NS-20薄膜测厚仪研发的。其光学探头设计得较为紧凑,可适用于多种安装环境。为确保测量精准,光学探头需与样品表面保持垂直,建议使用我们配备的调角工具来精准调节安装角度。光学探头经由光纤连接到主机,光纤长度灵活可变,能够满足不同布局的安装需求。波长范围: 190–1000 nm 或 350–1100 nm;光学探头专为集成到自动化设备、在线系统、真空腔室、原位生长腔室以及其他特殊环境而设计,以满足多样化的应用需求。


悉识膜厚仪NS-TOUCH手持式曲面样品

NS-Touch 系列是一种先进的手持式薄膜测量系统,具有显著的价格优势。能够在几秒钟内快速分析薄膜的反射光谱数据,并分析单层和多层薄膜的厚度。专用的手持式探头方便测量诸如眼镜、车灯等弯曲表面。抗反射涂层厚度测量(AR Coating):操作便捷:测量弧面眼镜上的减反射膜以及其他光学镜片上的减反射膜。硬化膜厚度测量(Hard Coating):可以同时测量硬涂层和底漆层的厚度。疏水层厚度测量 (Hydrophobic Layer):使用短波长的紫外线来进行最精确的测量。


悉识膜厚仪NS-VISTA透反射式

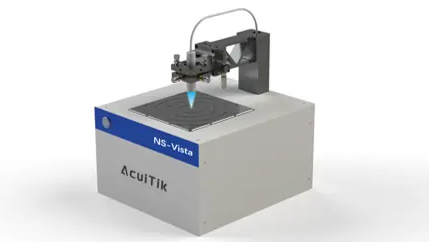

NS-Vista 是一款技术先进的桌面薄膜厚度测量与分析系统。它具备同时测量反射率和透射率的能力,在测量高反射率或低反射率的样本时极为强大。此外,Vista Learning算法专为测量表面非常粗糙且极厚的应用场景设计。反射通道的光斑尺寸可轻松从1.5毫米调节至0.2毫米,这大大拓展了厚度测量的应用范围。作为一款桌面设备,NS-Vista 代表了该领域的先进技术。


联系方式

电话:13817395811

网址:www.acuitik.com


往届回顾


第十五届中国国际纳米技术产业博览会举办1场主报告、15场分论坛,分享前沿报告605场,同比增长约26%,以及1场创新创业大赛、3场供需对接会,汇聚了150余位国家级人才,500余位国内外高校院所、企业机构的顶级专家。展区面积25000㎡,吸引全球350余家顶尖企业与机构参展,展示全球纳米技术领域最新技术产品和创新应用2400多件。本届大会累计到场参与总人次近2.75万人次,大会规模创下历史之最,影响力攀升至新高度。

目前,纳博会已成为全球规模最大的纳米技术应用产业领域国际性展会,与日本、韩国、德国、俄罗斯等建立了常态化交流机制。每年,超300家纳米技术产业头部企业选择纳博会,这里不仅是前沿技术的展示窗口,更是企业实现资源聚合、产业协同、未来布局的战略高地。




第16届纳博会


2026年10月21-23日

苏州国际博览中心

扫描下方二维码报名参会

展位预订、需求对接

欢迎扫描下方二维码

展览咨询

陆先生 15050142680

已参展部分企业/单位

截止到2026年6月5日






纳博会详情垂询组委会

会议组:

张女士 13862085570

中半协MEMS(微机电系统)分会:

张先生 15062459468

展览组:

陆先生 15050142680

大赛组:

张先生 13914056883

张先生 15796390461
