集成电容测量、数据采集、温度补偿与通信功能的电子水尺液位传感器
电子水尺是一种高精度的水位测量装置，其工作原理基于压力传感或电容传感技术。该设备通过内置传感器实时采集水位信息，并将物理量转化为可传输的电信号，实现远程监测与数据处理。
在电容传感型电子水尺中，其核心机制是通过测量电极与水体之间的电容变化来推算水位高度。设备内部配置了一组平行电极板，当水位上升时，电极与水体之间的介电常数发生变化，从而引起电容值的波动。例如，空气的介电常数约为1，而水的介电常数约为80，因此当水体覆盖电极时，电容值会显著上升。通过集成的电容-数字转换芯片，系统可将电容变化转化为频率信号或数字信号，并结合算法计算出精确的水位高度。部分型号的电子水尺具备0.1厘米的分辨率，适用于对测量精度要求较高的场景。

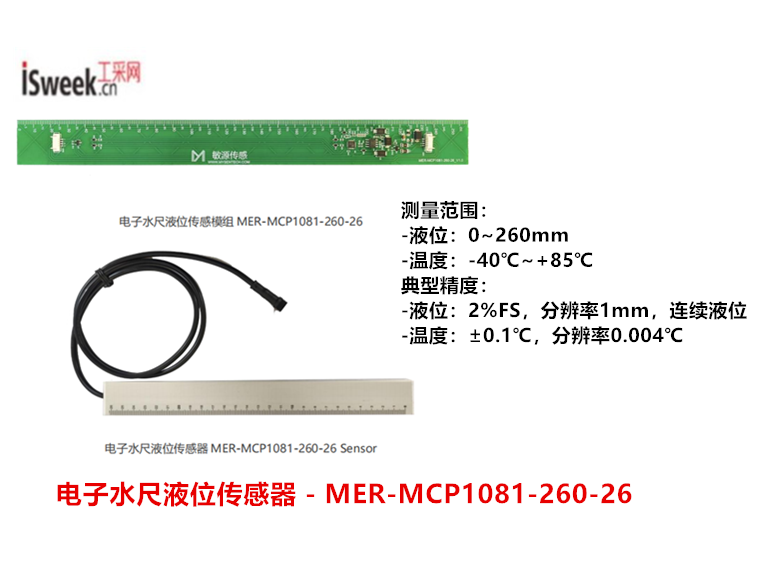

电子水尺液位传感器 - MER-MCP1081-260-26
电子水尺液位传感器 - MER-MCP1081-260-26采用电容式非接触测量原理，主控芯片为十通道多模式宽频数字电容处理器MCP1081S。该传感器集成了电容测量、数据采集、微处理器算法、温度感知与补偿、接口通信等多项功能，能够对非金属容器内的液体实现高灵敏度检测。其独特的电极设计与软件算法可有效应对容器壁厚、液体挂壁、水质差异等复杂工况，并具备0~1mm空气间隙的自适应能力，适用于需要穿透容器外壳进行液位测量的高难度场景。
在信号处理方面，电子水尺通常需要对原始信号进行滤波、放大和温度补偿，以减少环境因素（如温度波动和机械振动）带来的干扰。例如，压力传感器在温度变化时可能出现零点漂移，因此系统通常配备温度传感器进行实时校正。处理后的信号由微控制器（MCU）转换为标准通信协议（如Modbus RTU、RS485或LORA），并通过有线（如4-20mA、RS485）或无线（如LORA、NB-IoT）方式传输至监控系统。部分型号支持每秒一次的采样频率，能够快速响应水位的突变，如洪水或潮汐。

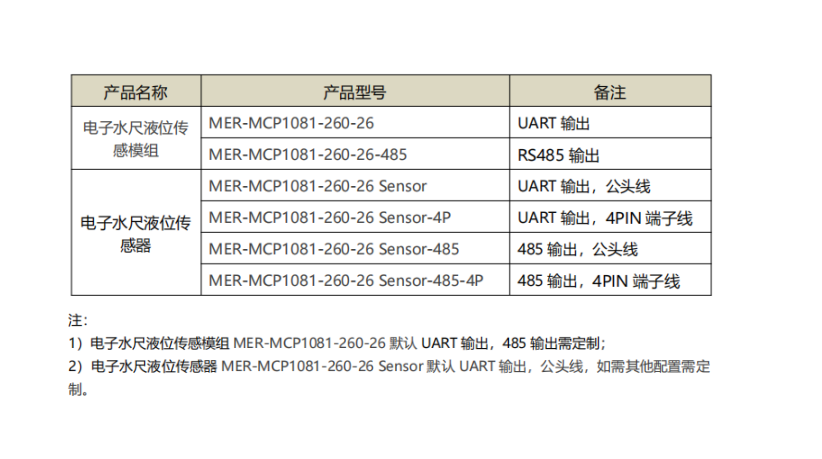

选型表：
选型表
电子水尺液位传感器 - MER-MCP1081-260-26的功能特点：
- 支持在线连续液位测量
- 液位上限可灵活配置
- 支持级联部署，便于多节点组网（RS485输出）
- 双模式分段拟合算法提升测量精度
- 支持固件在线升级（IAP）
- 内置温度补偿功能，补偿范围为0℃~+50℃
- 非接触式测量，安装便捷
技术参数：
- 测量范围：
- 液位：0~260mm
- 温度：-40℃~+85℃
- 典型精度：
- 液位：2%FS，分辨率1mm，连续液位
- 温度：±0.1℃，分辨率0.004℃
- 感应距离：0mm~6mm（非金属介质）
- 通信接口：UART（默认）/RS485（MODBUS协议）
- 供电电压：DC 2.3V~5.5V
- 工作电流：6.8mA@3.3V（1秒采样间隔）
- 工作温度范围：-40℃~+85℃
- 模组尺寸：260mm*26mm*5.1mm（长*宽*高）
- 模组端口规格：1.25-4PL TDK，4pin 卧贴接口
- 传感器尺寸：276mm*30mm*13mm（长*宽*高）
- 传感器外壳材质：PVC
- 传感器线束规格（可定制）：4PIN 2.54mm间距端子线/4PIN公头线，线长均为1m
- 传感器重量：200g
- 防护等级：IP68
应用场景：
- 水箱液位连续监测
- 水利设施水位监测
- 城市内涝预警系统
- 农业灌溉系统
- 污水处理厂液位控制
