断路器触头：开关柜中的潜在风险源？在线监测技术助力提前预警

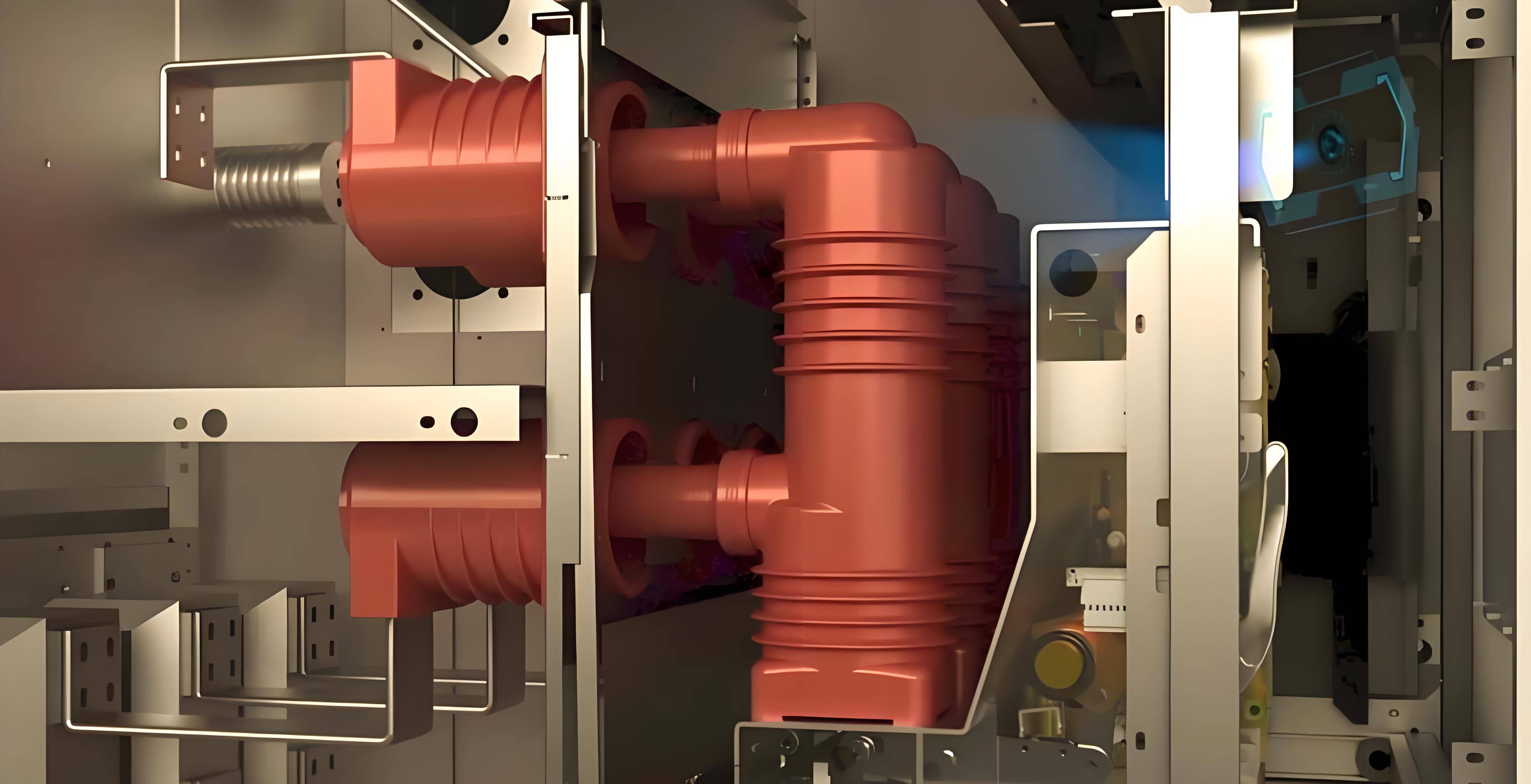

在配电系统中，断路器通常被安装在开关柜内，外观上看似稳定可靠。然而，每一次分合闸操作，触头都会经历一次由电弧引发的“微型爆炸”。从设备投入运行的那一刻起，触头便开始进入不可逆的退化过程，如同一颗“定时炸弹”悄然启动。本文将从触头电弧烧蚀的物理机制出发，探讨其从量变到质变的失效路径，并分析在线监测技术在风险预警中的关键作用。
一、触头运行的本质：持续的材料损耗
断路器触头的主要功能包括：
- 导通状态下：维持低阻抗、低温升的稳定导电通路；
- 分断状态下：迅速切断故障电流，实现电路隔离。
尽管分断动作看似简单，却伴随着显著的物理损耗。当动、静触头分离时，空气间隙在强电场作用下被击穿，形成高温电弧。电弧温度可达数千至上万摄氏度，即使在极短时间内熄灭，也会导致触头表面发生熔化、气化、氧化和再凝固等过程。每一次操作，触头材料都会出现微量损失，表面逐渐出现坑洼、碳化物堆积，有效接触面积随之减少。
这种退化并非设备缺陷，而是电弧电接触的固有特性。触头的损耗自首次操作即已开始，区别仅在于退化速率。
图片来源于网络
二、触头退化过程的三个典型阶段
触头的退化过程遵循“量变→质变”的规律，可划分为以下三个工程阶段：
第一阶段：接触电阻上升（温升显著增加）
随着触头表面烧蚀，表面粗糙度增加，实际接触仅限于少数微凸点。接触电阻R随之上升，导致焦耳热（I²R）在局部集中。此时，温升较正常状态高出10~20℃（典型经验范围），断路器仍可正常运行，常规巡检难以发现异常。
第二阶段：热-氧化正反馈（温升持续上升）
持续的高温加速触头表面氧化，形成高电阻率的氧化膜（如Cu₂O、Ag₂S）。氧化膜进一步推高接触电阻，热量增加，形成“热→氧化→更热”的正反馈循环。同时，触头弹簧可能因高温发生应力松弛，接触压力下降，设备运行状态进一步恶化。
第三阶段：临界失效（温升显著超标，随时可能故障）
当温升超过临界值（通常为环境温升80K以上），周围绝缘材料（如灭弧室尼龙、环氧树脂）开始碳化，接触电阻骤增，甚至可能引发持续拉弧。此时，断路器不再是保护装置，反而成为故障源，可能引发开关柜爆炸、起火或越级跳闸。
从第一阶段到第三阶段，可能经历数年时间。在整个过程中，电气参数（如电流、电压）往往仍处于“正常”范围内，直到故障发生。
工程提示：温升（K）是指被测点温度与环境温度的差值，是评估触头状态的关键指标。上述数值为工程经验范围，具体数值可能因电压等级、触头材料及负载条件而异。
三、常规巡检为何难以发现触头退化？
触头退化的隐蔽性源于多个技术盲区：
四、解决方案：无源无线温度传感器的应用

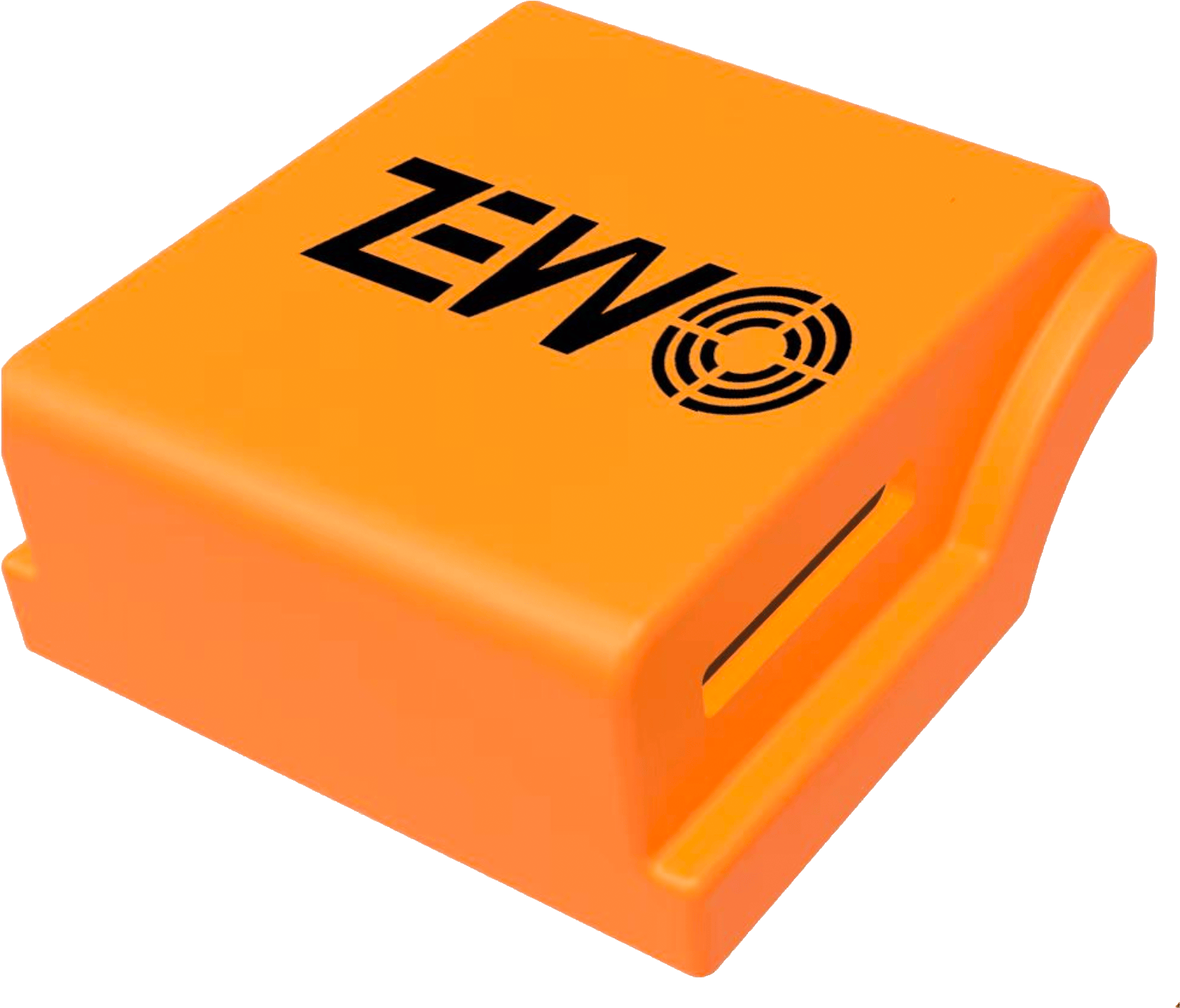

为避免布线带来的绝缘风险及电池更换问题，工程中常采用无源无线温度传感器：
- 供电方式：通过CT取电（自感应取能，无需电池），在负荷电流足够时启动工作；
- 通信方式：无线传输（如Sub-1G、2.4GHz等），数据可独立上传；

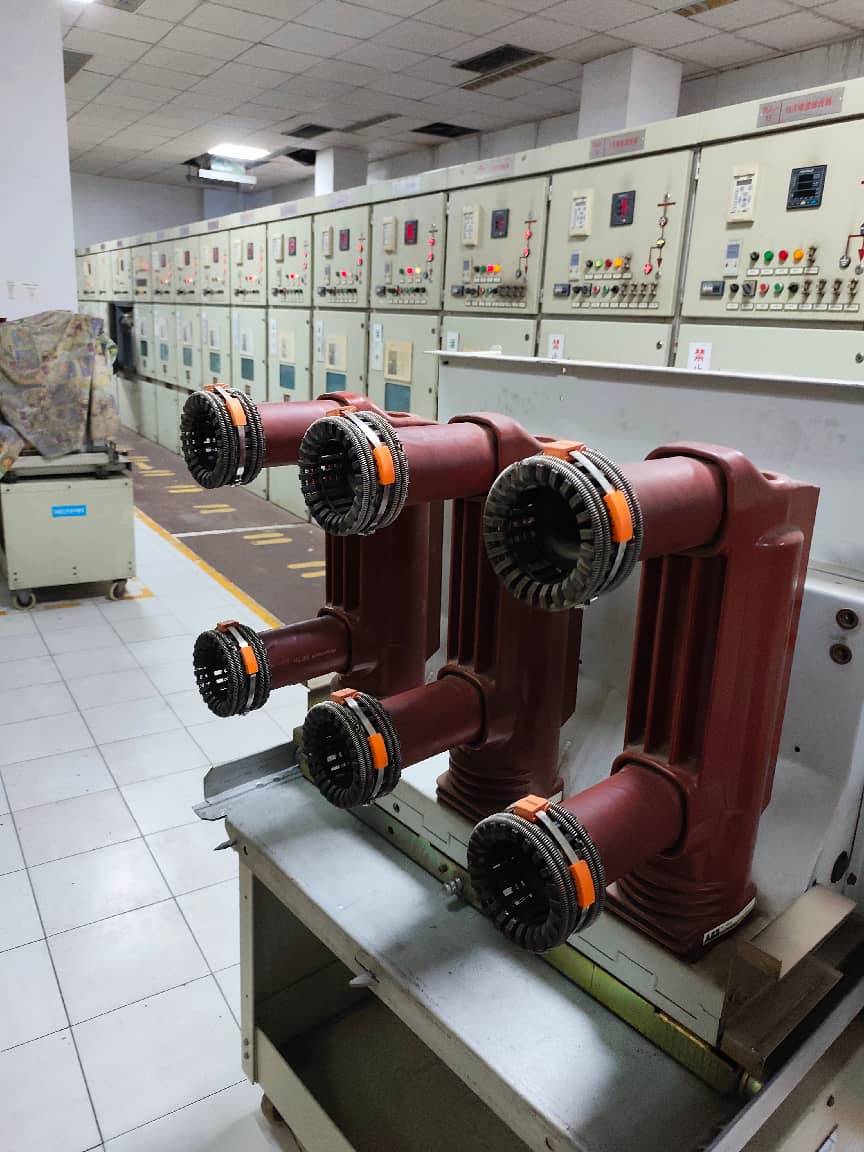

- 安装方式：通过扎带固定在进出线导体上。
典型报警逻辑包括：
- 温升趋势曲线：识别温升速率的异常变化；
- 进出线温差报警：同一断路器进出线温差超过设定阈值（根据现场工况设定）；
- 绝对温升上限：当温升超过工程经验阈值（如80K）时立即预警。

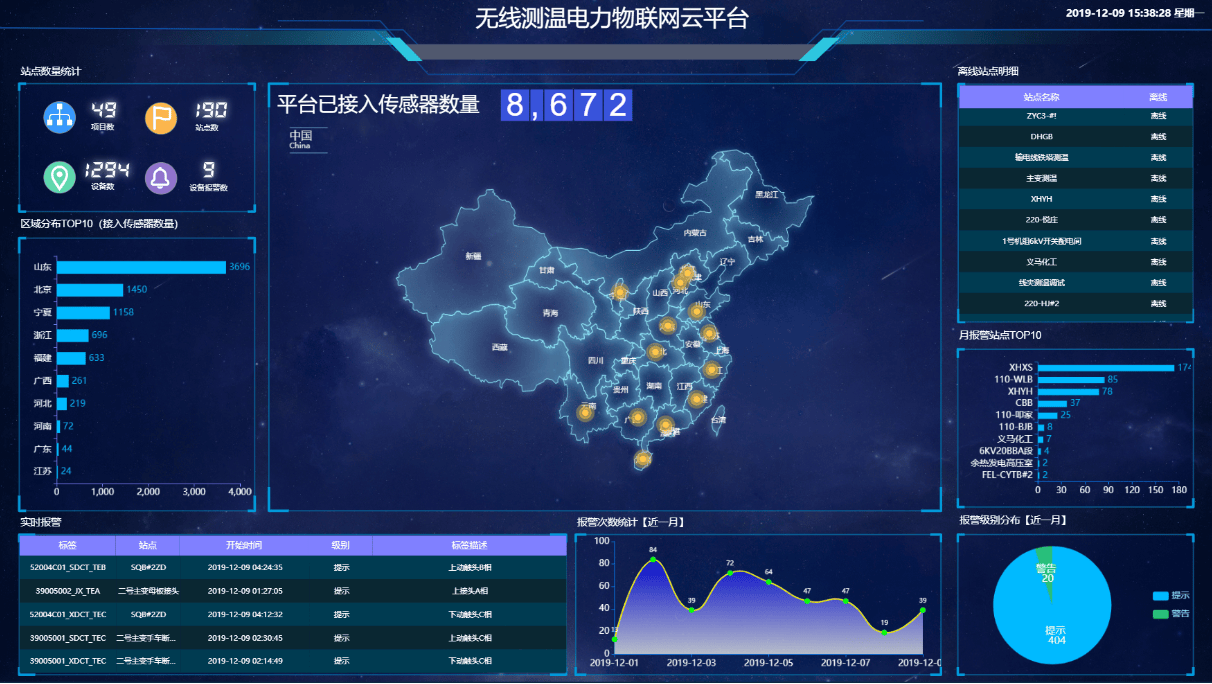

通过监控平台，运维人员可在计划停电期间安排针对性检修，有效避免突发故障。
断路器作为配电系统的最后一道防线，并非永不磨损。每一次切断故障电流，触头都会以微米级的烧蚀为代价。理解触头退化的物理机制是基础，而部署一套覆盖进出线导体的在线监测系统，使退化过程全程可视化、可预测，才是真正实现风险控制的工程实践。
