AFE5系列电磁流量计：从硬件到协议，深度解析一款适合工业物联网的零压损流量传感方案
在工业流体监测领域，流量计的选型直接关系到系统的控制精度、运维成本以及整体可靠性。电磁流量计凭借其无阻流部件、不受流体密度和粘度影响、且无压损等优势，正被广泛应用于水处理、化工配料、液冷系统监控等多个项目中。本文将对奥松推出的AFE5系列电磁流量计进行深入解析，从硬件设计、通信接口、耐腐蚀工艺到典型嵌入式集成场景进行全面介绍。
一、工作原理与硬件架构要点

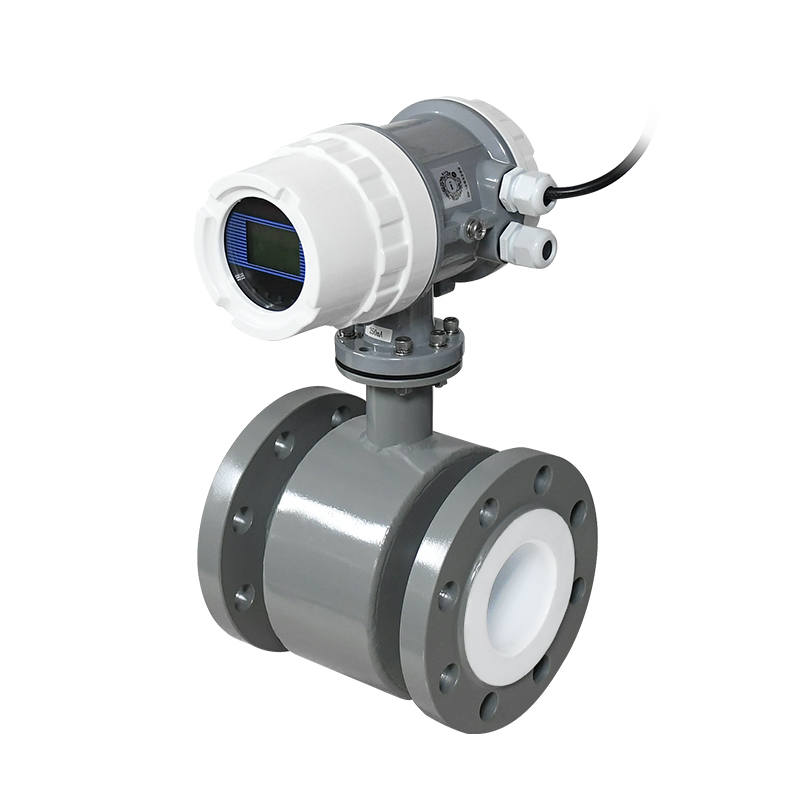

AFE5系列基于法拉第电磁感应定律进行测量：当导电液体流经磁场区域时，电极会感应出与流速成正比的电压信号。该设备采用全电子结构，测量管内壁光滑无阻，彻底避免了传统机械式流量计常见的叶轮卡死、浮子堵塞等问题。
对于嵌入式开发人员而言，以下硬件特性值得关注：

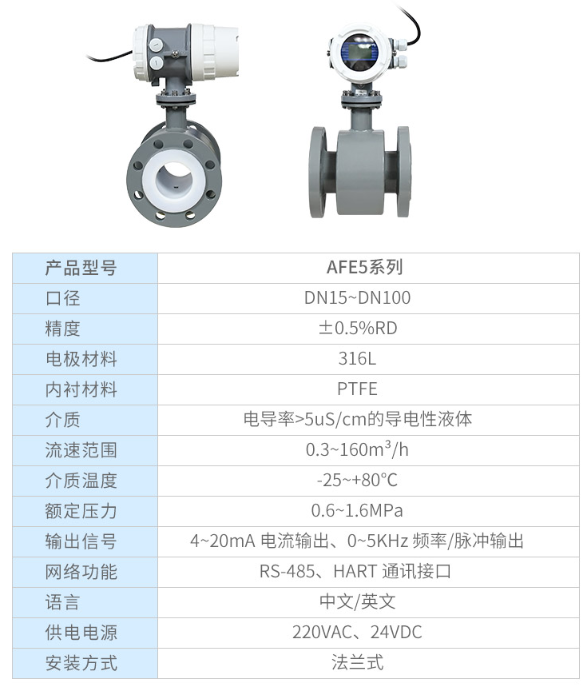

- 电极与衬里材料：标准配置为316L电极 + PTFE全衬里。PTFE（聚四氟乙烯）具有极低的摩擦系数和优异的耐酸碱、耐溶剂性能，适用温度范围为-25℃至+80℃。即使介质中含有砂石、纤维或轻微结晶，也不会对内衬造成磨损或干扰信号。
- 电导率门槛：≥5μS/cm，适用于大多数水溶液、酸碱液、矿浆和电解液。对于低电导率介质（如去离子水或某些有机溶剂），该设备不适用，选型时需特别注意。
- 精度指标：±0.5%RD（读数误差），且该精度不受温度、压力、密度或粘度变化的影响。这是电磁流量计相较于涡街、热式或差压式流量计的核心优势。
二、通信与智能互联：Modbus/HART + 空管检测
在工业物联网和智能制造背景下，流量计的数字化接口能力成为关键因素。AFE5系列提供了多种通信方式，以满足不同场景下的集成需求。
- 标配RS-485接口，支持Modbus RTU协议。通过寄存器地址可读取瞬时流量、正向/反向累计量、空管报警状态等信息。工程师可轻松将其接入STM32、ESP32或PLC系统，通过CRC校验实现稳定的数据轮询。
- 可选HART通信（4-20mA叠加频移键控），适用于老旧工厂的仪表升级场景，无需重新布线即可实现参数的双向传输。
- 内置空管报警功能：当管道未充满或电极未完全浸没时，系统会自动输出报警信号。这一功能在环保排污、水务分区计量等需要“连续合规数据”的场景中尤为重要，可有效避免因气液混相导致的计量错误和潜在罚款。
- 电气特性：支持24V DC供电（可选220V AC），功耗低于15W。除数字通信外，还提供4-20mA模拟量输出和脉冲/频率输出，可直接连接灌装阀或计数器。
三、典型应用场景的技术适配
1. 数据中心/储能液冷系统的“总水表”角色
在液冷一次侧（冷却塔←→CDU）中，管径大、流量高，对压损极为敏感。AFE5的零压损特性可有效降低泵功损耗，有助于优化PUE（电源使用效率）。通过RS-485接口将流量数据上传至动环监控系统，可实时评估泵组效率、换热器堵塞趋势，并实现报警联动。对于自行设计液冷监控板的工程师，Modbus轮询周期可控制在200ms以内，结合温度和压力传感器即可构建完整的热管理闭环。
2. 市政污水与环保排放：防堵塞、满管检测
市政污水进水口常含有毛发、砂石等杂质，传统机械式流量计易发生卡死。AFE5采用全通径设计（内径与管道一致），确保杂物顺畅通过。同时，空管报警输出可接入RTU或数采仪，当液位过低时自动标记数据无效，满足环保在线监测的合规要求。
3. 化工/电解液配比：耐腐蚀+高精度闭环
316L电极与PTFE衬里组合可长期耐受盐酸、硫酸铜、碱性电解液等强腐蚀性介质。4-20mA信号输出可连接计量泵或调节阀，实现PID闭环控制。HART通信支持远程修改量程和阻尼时间，操作人员无需进入危险区域即可完成参数调整。
4. 矿浆与冶金：抗冲刷、双向计量
高浓度矿浆对传统流量计的内衬磨损严重。AFE5无阻流部件，流体直接冲刷的是PTFE内衬，而非电极或叶轮，显著降低了磨损速率。此外，Modbus寄存器可直接读取正向累计量和反向累计量，适用于管道回流工况，无需外部逻辑判断方向。
5. 食品饮料CIP清洗：高温无残留
在食品饮料行业中，80℃热水CIP清洗是常见操作。AFE5测量管内壁光滑、无死角，且无转动部件，不会缠绕果肉或纤维。脉冲输出可直接驱动灌装阀，实现定量灌装。在集成到包装线时，仅需简单的光耦隔离电路即可。
四、适合哪些项目？
AFE5系列是一套兼顾耐用性（无堵塞、耐腐蚀）与数字开放性（Modbus/HART/脉冲）的电磁流量计方案。与进口品牌相比，其在相同衬里材料和精度等级下具备显著的成本优势；与传统转子或涡街流量计相比，其免维护、零压损的特性在长期运维中更具吸引力。
以下几类项目或场景可重点关注该产品：
- 正在设计液冷监控系统，需要低功耗、高可靠性的流量输入；
- 改造污水或化工产线，希望彻底解决堵塞和腐蚀问题；
- 开发环保数采仪或工业物联网网关，需要稳定、易集成的Modbus从站设备；
- 关注全生命周期成本，希望减少现场维修频次。
如需进一步资料，包括样品申请、通信协议手册、PTFE衬里耐腐蚀性能表等，可访问奥松官网或联系技术支持。欢迎在评论区讨论具体集成中的接地、抗干扰、寄存器解析等问题。
