切割、封边、钻孔、分拣……木工全流程传感难题，一次解决

明治传感 20260721

木工行业的智能化，不是一台设备、一个传感器的孤军奋战，而是全流程感知能力的系统提升。

在木工行业迈向智能制造的过程中，传统的机械控制方式正在被“感知+控制”的新模式所替代。

明治传感深知，木工设备对传感器的要求远不止于“精准”——从木材分拣的材质识别、切割过程的动态监测，到粉尘环境下的可靠运行、复杂工况的抗干扰能力，每一个环节都需要传感技术与工艺场景的深度融合。

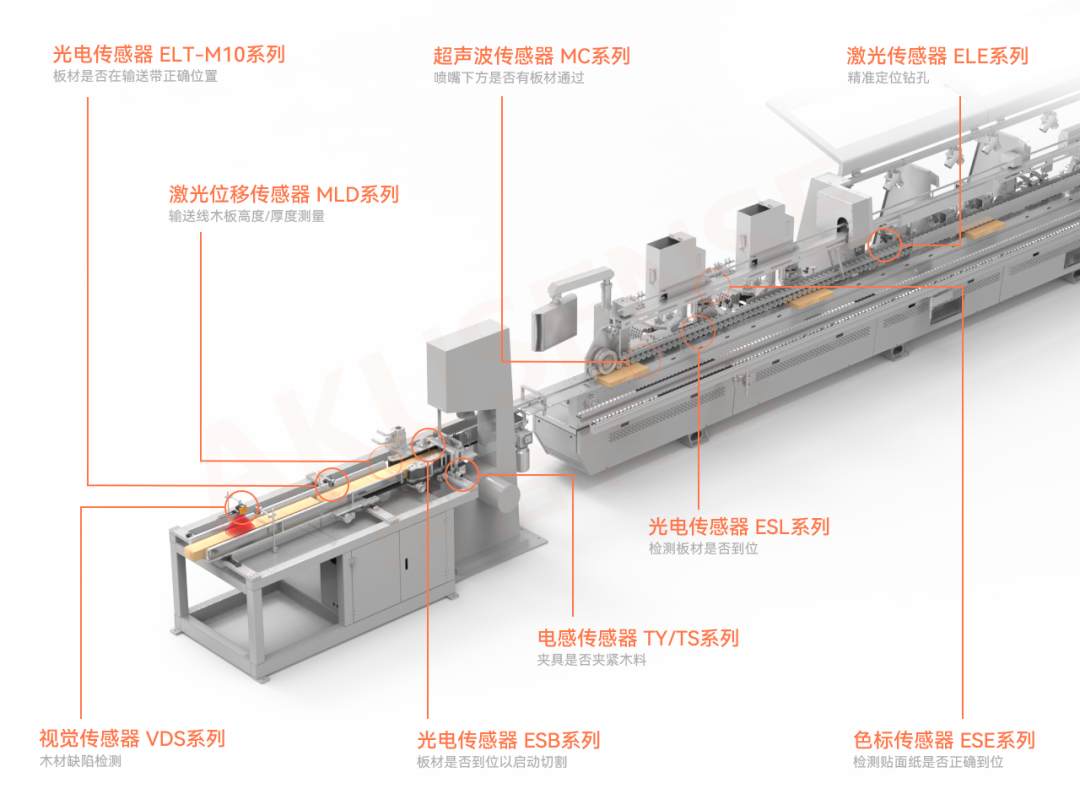

明治传感以激光位移、光电检测、磁性感应、视觉识别等多元技术矩阵为支撑，为开料机、封边机、钻孔机等设备提供全流程感知解决方案，助力客户提升生产效率、降低次品率，在智能化竞争中抢占先机。

板材是否到位以启动切割

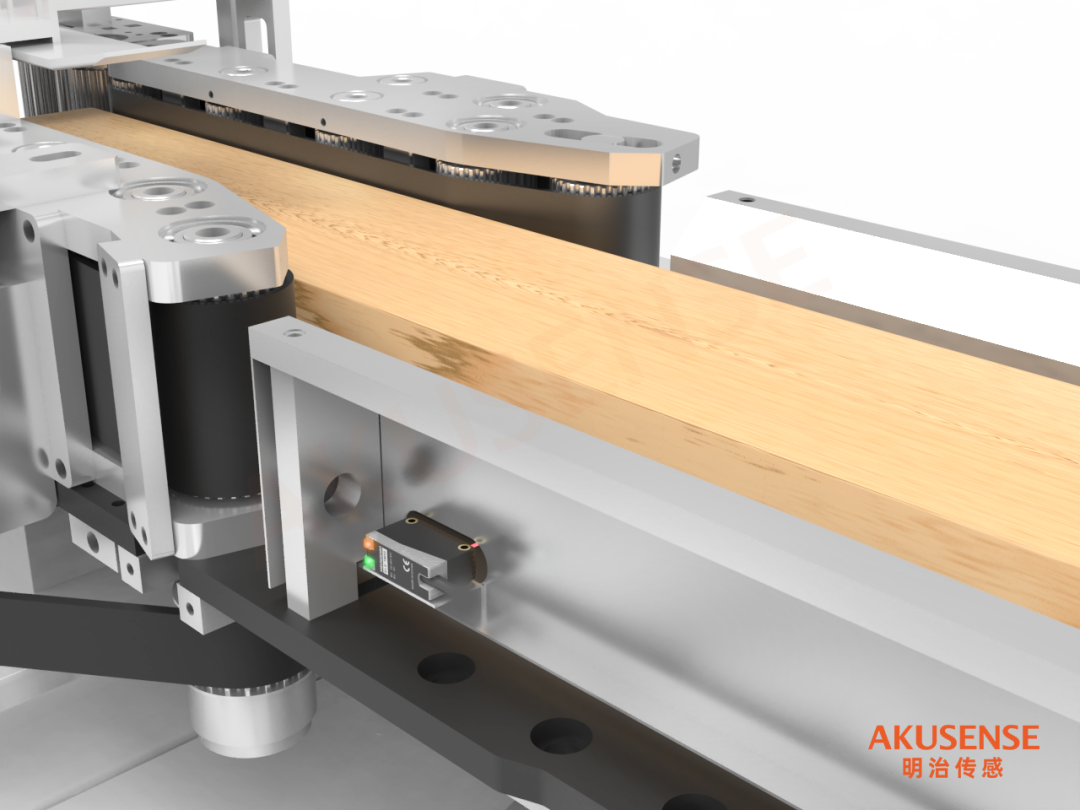

BGS光电传感器 ESB系列

应用场景：

在自动板材切割机中，传感器需要检测板材是否已到达切割区域，从而触发切割动作。设备运行速度快，切割频率高，若传感器响应慢或误触发，轻则影响效率，重则损坏刀具。

解决方案：

1、选用明治背景抑制光电ESB系列，黑白差小，不受板材颜色影响

2、光斑集中，即使有粉尘飘过，也不会轻易误触发。

3、响应时间0.5ms，满足高速切割需求

点击图片获取更多产品资料

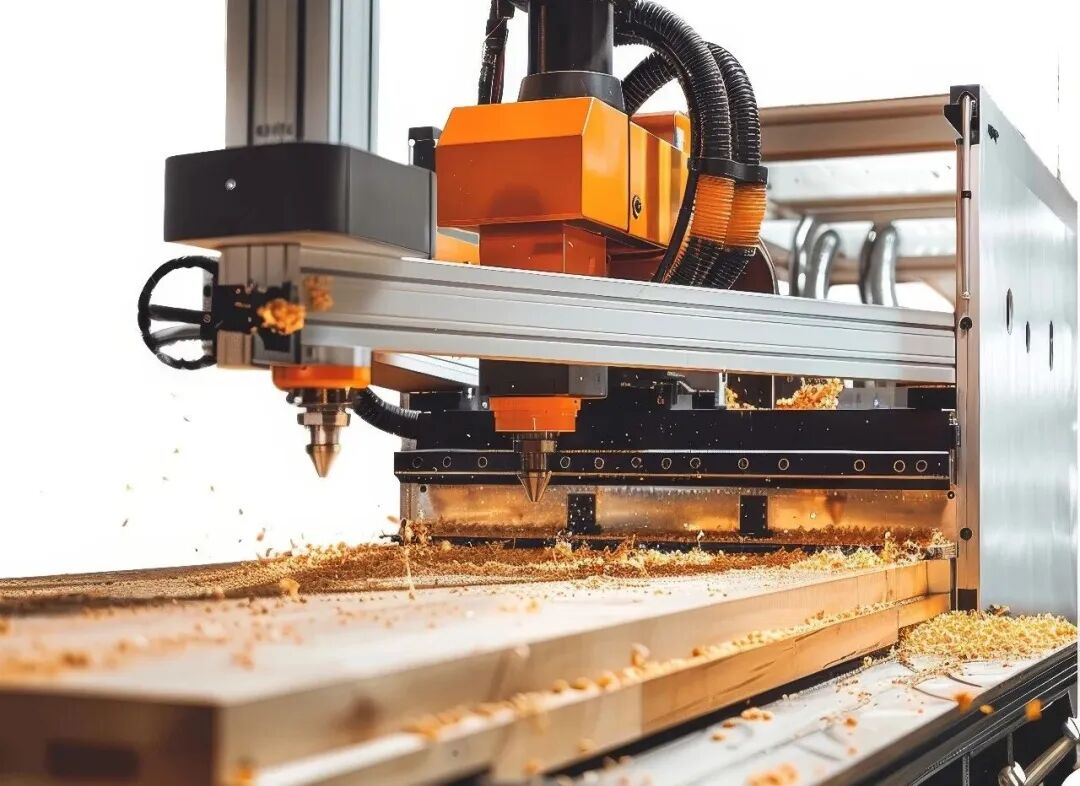

夹具是否夹紧木料

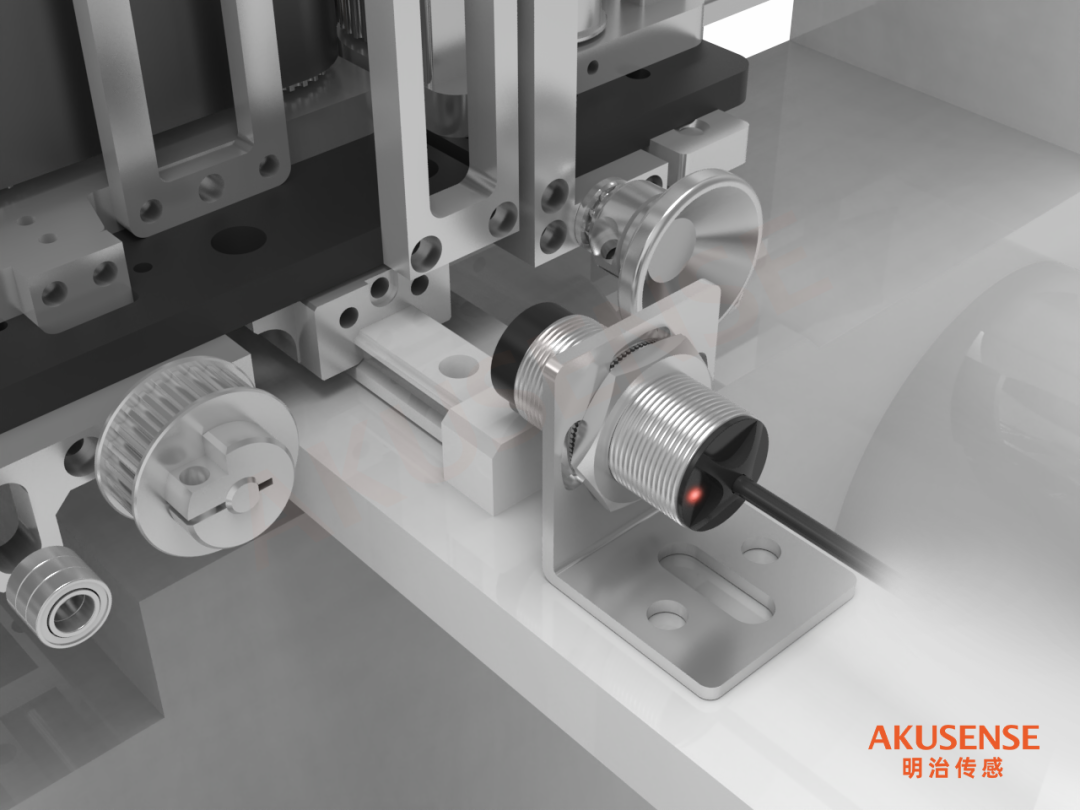

接近传感器 TSF/TYN系列

应用场景：

在数控雕刻机中，木料由夹具固定后，主轴才能开始雕刻。若夹具未夹紧而误启动，会导致木料移位、刀具断裂，甚至伤人。

雕刻过程中主轴高速旋转，机床震动大，要求传感器具备优异的抗震性能。

解决方案：

1、选用电感式接近传感器TSF08-02系列（短距离）/TYN30-40系列（长距离），抗强光干扰，不受木屑影响

2、抗震性能优越

3、小尺寸 M8 外径，便于安装在狭小位置

点击图片获取更多产品资料

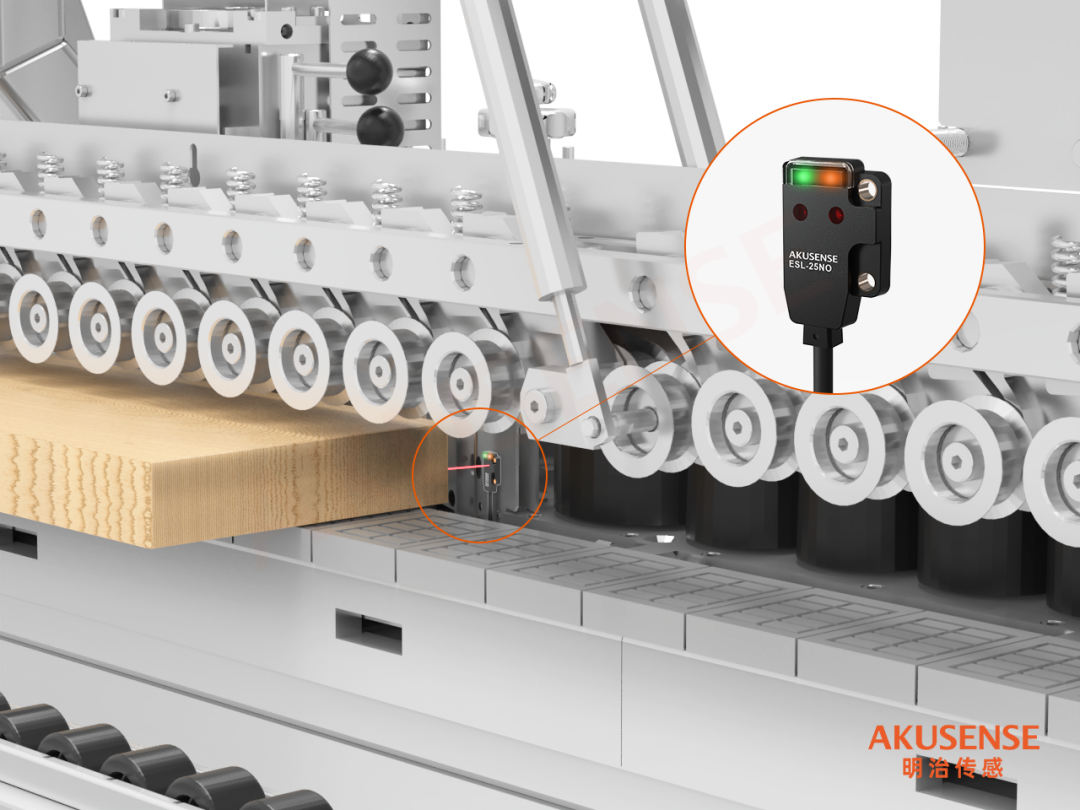

检测板材是否到位

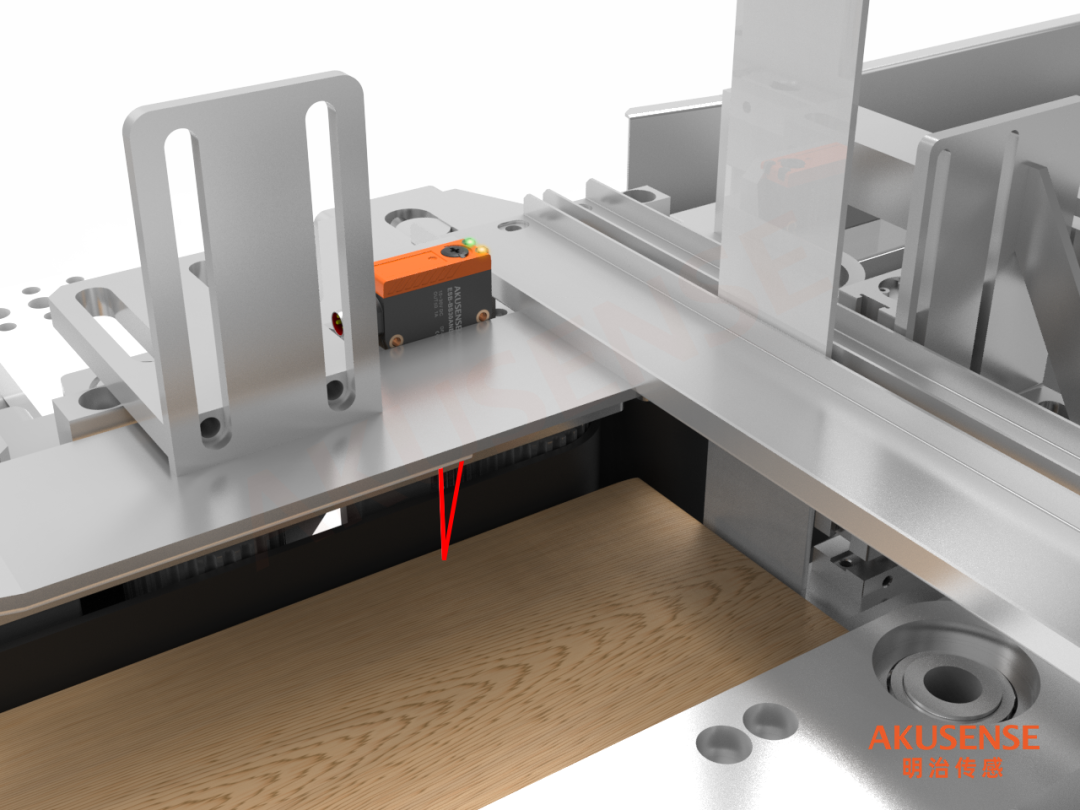

超薄光电传感器 ESL系列

应用场景：

木材封边机将PVC或ABS封边条贴合在板材侧边，传感器需检测板材是否已进入封边工位，以触发压轮和胶锅动作。

检测距离 50~150mm，环境中有胶水烟雾和粉尘，胶水蒸汽可能附着在传感器镜头上，

空间紧凑，安装角度受限

解决方案：

1、选用超薄超迷你的光电传感器ESL系列，厚度仅有4mm，适合狭小空间

2、背景抑制性能优越，抗干扰性能好

3、透镜带防污涂层，可大大减少维护频率

点击图片获取更多产品资料

板材是否在输送带正确位置

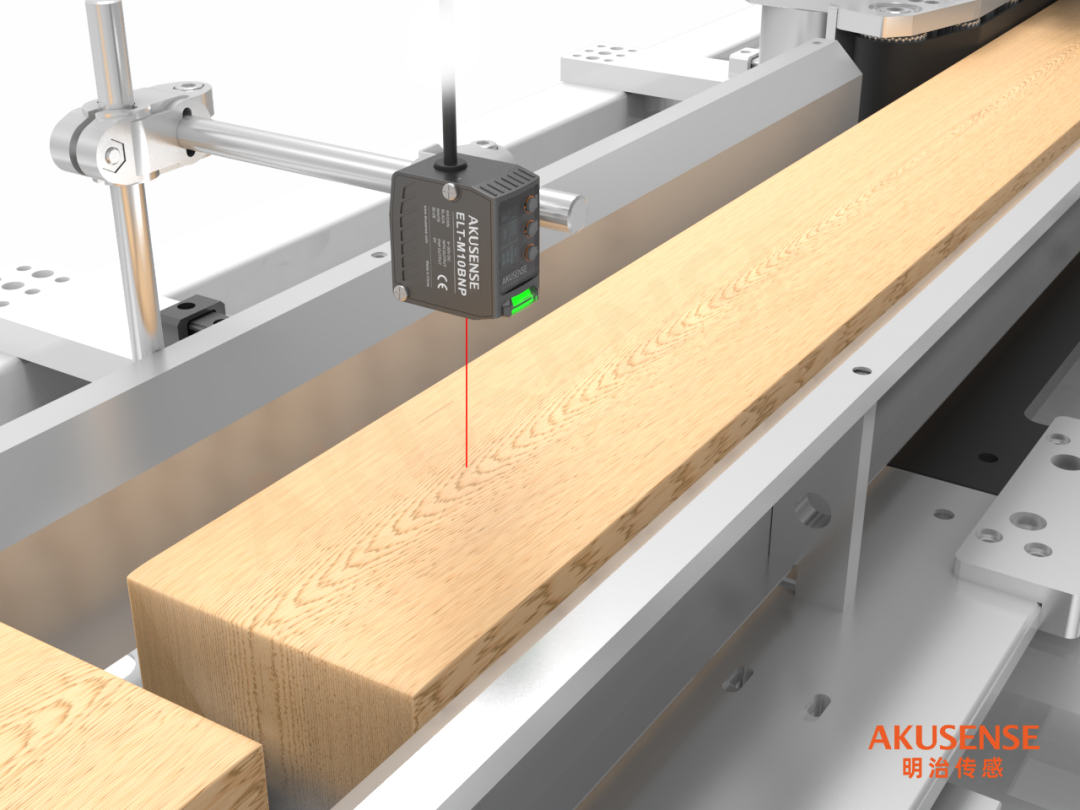

TOF光电传感器ELT-M10系列

应用场景：

自动送料机需要检测板材是否在输送带的正确位置（如居中或靠一侧）。输送带表面颜色复杂（黑色、绿色、花纹等），且带有纹路，易造成传感器误判。

难点分析：

背景干扰：输送带颜色和反射率可能与板材相近，普通光电难以区分。

高速输送：送料速度可达 2m/s，要求传感器响应快，且能设置阈值屏蔽背景。

检测距离长：安装位置往往在输送带上方 0.5~2m 处。

解决方案：

1、选用TOF 激光原理的ELT系列传感器，检测距离可达 10m

2、可设置阈值屏蔽输送带背景

3、响应时间 1ms，适应高速输送

点击图片获取更多产品资料

输送线木板高度/厚度测量

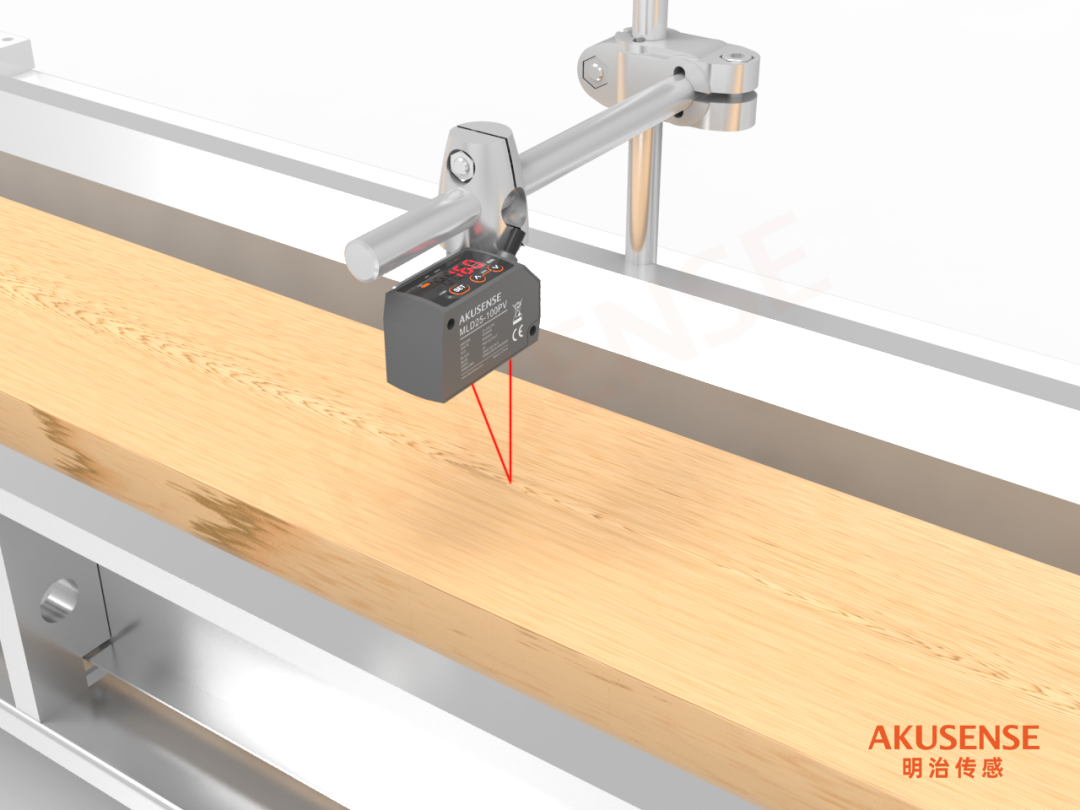

激光位移传感器MLD系列

应用场景：

在木材自动分拣线上，需要实时测量每块板材的厚度或高度，按尺寸分级分流。数据需要上传 PLC，实现自动化分拣。

难点分析：

粉尘环境：锯切、铣削后的板材表面有木粉，激光传感器需具备一定的抗粉尘能力。

检测范围广：从 5mm 至 50mm 不等，要求传感器测量范围大且精度一致。

解决方案：

1、选用明治激光位移传感器MLD系列，激光三角测距法，毫米级精度

2、提供 4-20mA 模拟量输出，方便 PLC 控制

3、抗粉尘能力强

点击图片获取更多产品资料

喷嘴下方是否有板材通过

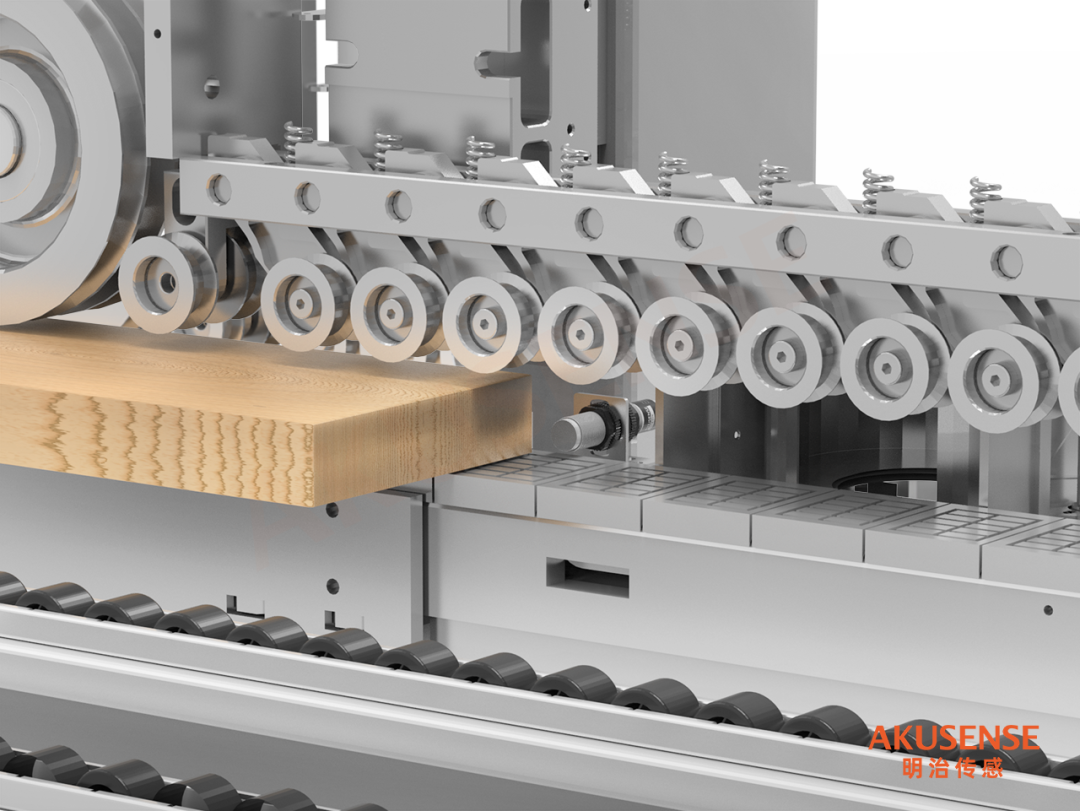

超声波传感器MC系列

应用场景：

喷胶机在木板表面喷涂胶水，传感器需检测喷嘴下方是否有板材经过，以控制喷胶启停。喷胶过程中会形成大量胶雾，严重时会完全遮挡光学传感器。

痛点分析：

胶雾附着：胶水颗粒悬浮在空气中，易在传感器镜面上凝结，导致信号衰减。

颜色接近：木板与输送带背景颜色相近，普通光电难以区分。

光线变化：胶雾导致光线散射、折射，传统传感器频繁误动作。

点击图片获取更多产品资料

解决方案：

1、选用明治超声波传感器MC系列，利用磁场感应原理，完全不受胶雾、粉尘、光线、颜色影响。

2、可穿透非金属：胶雾、木屑、塑料外壳等均不影响。

检测贴面纸是否正确到位

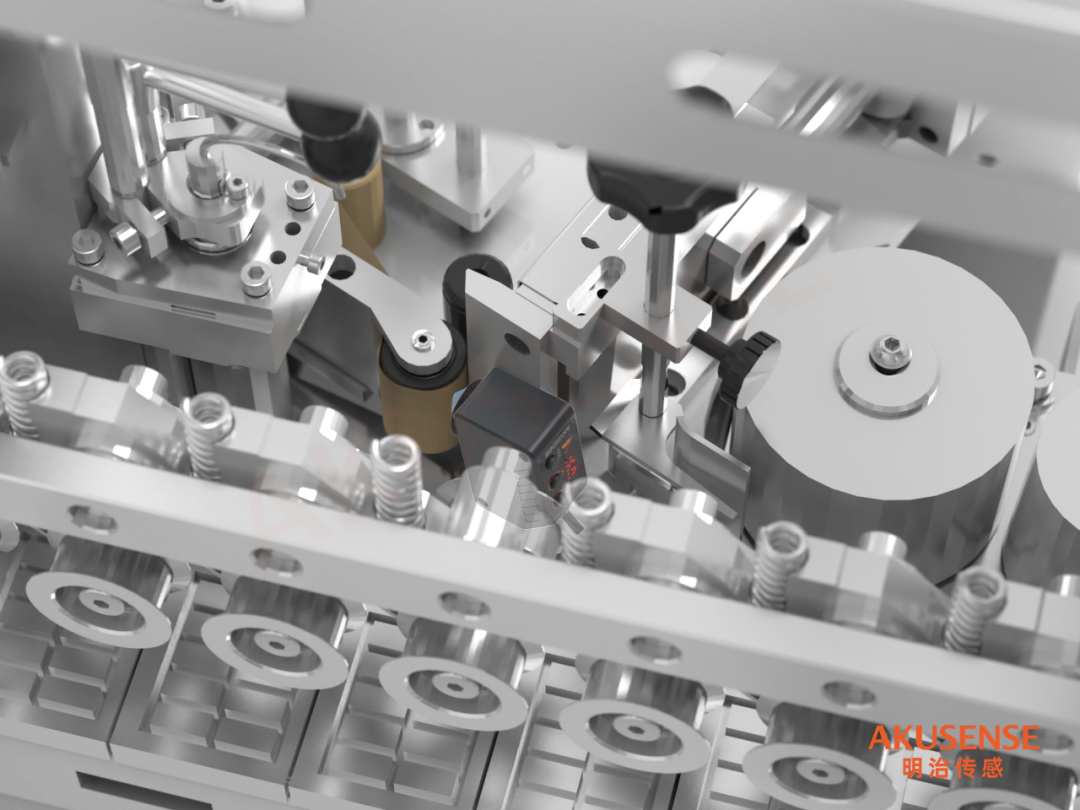

色标传感器 ESE系列

应用场景：

贴面机将装饰纸贴合在板材表面，传感器需检测贴面纸是否已到位，有时还需区分不同颜色的纸卷，防止错贴。

痛点分析

颜色相近：贴面纸与木板底色可能非常接近（如浅木纹纸+浅色板），普通漫反射传感器无法区分。

速度快：输送速度高，纸张薄，要求传感器响应时间极短。

点击图片获取更多产品资料

解决方案：

1、选用明治色标传感器ESE系列检测，内置 RGB 三色光源，可自动选择最合适的光色（红、绿、蓝），显著提高颜色对比度

2、响应时间 ≤0.5ms，适用于高速贴面线

3、可通过示教按钮设置“颜色匹配”或“颜色不匹配”输出。

4、检测距离 20~50mm 可调，光斑细小

精准定位钻孔

激光传感器 ELE系列

应用场景：

在板式家具生产中，需要将柜体背板与侧板上的孔洞精准连通（如三合一连接件孔）。传统方案依赖机械限位或人工校准，容易产生偏差。

需在木板上实现上下孔洞精准连通（如柜体背板与侧板连接孔），传统方案依赖机械限位或人工校准，存在以下痛点：

1、定位误差大：木板厚度差异、输送振动导致孔位偏移

2、粉尘干扰：钻头钻孔，粉尘飞扬传统光电易误判

3、效率低下：人工调整耗时，无法满足高速生产需求

4、废品率高：孔位错位导致产品报废

解决方案：

1、选用明治激光传感器ELE-B35，通过小光斑设计、高速响应与背景抑制技术，成功解决了木板钻孔机的高精度定位难题

2、光斑尺寸：Φ3.5mm/350mm（小光斑适应高精度检测）

3、开关频率：≤500Hz（满足高速移动场景需求）

4、检测方式：漫反射-背景抑制（抗环境光干扰，适应木板表面反光差异）

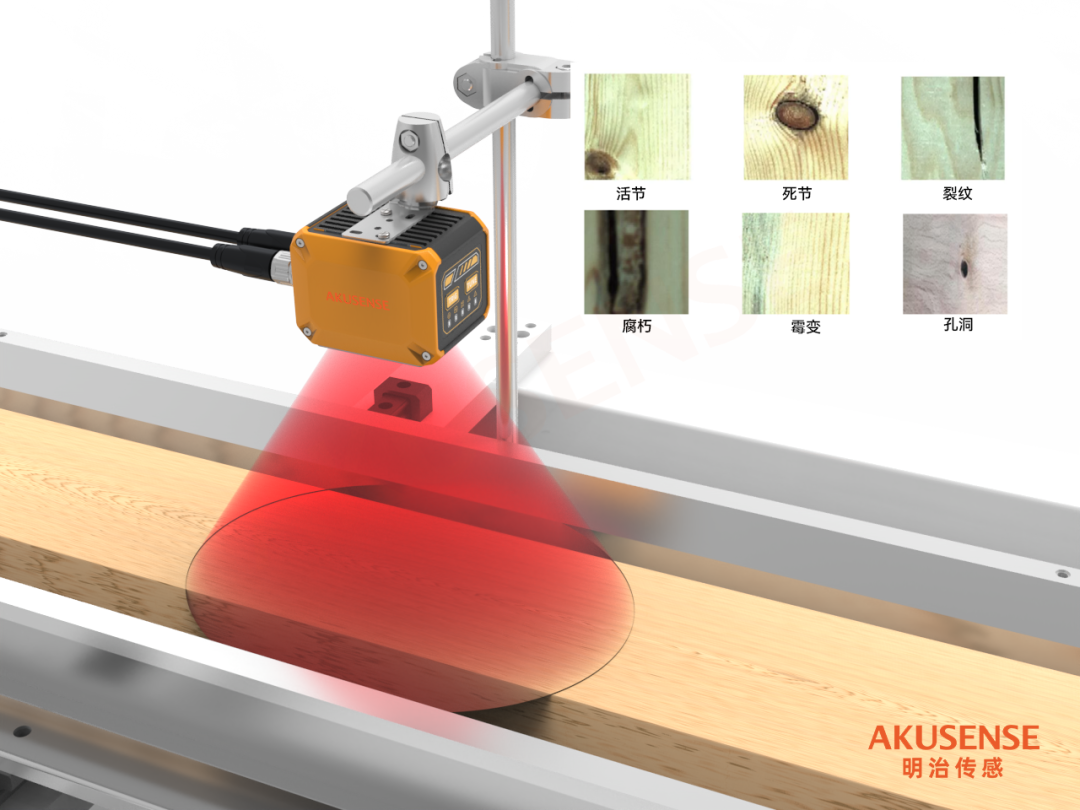

木材缺陷检测

视觉传感器 VDS系列

应用场景：

贴面机将装饰纸贴合在板材表面，传感器需检测贴面纸是否已到位，有木材表面缺陷主要包含节子、变色、虫眼、腐朽、裂纹、树干形状缺陷、构造缺陷、木材变形等。这些缺陷非常常见，因此若采用传统的人工检测，需耗费大量时间，且存在误判、漏判的可能性。而机器视觉以高效率和低误差在木材表面缺陷检测领域中得到了广泛应用，其可快速将木材上的缺陷进行识别和分等，大大提升了后续加工进程效率。
