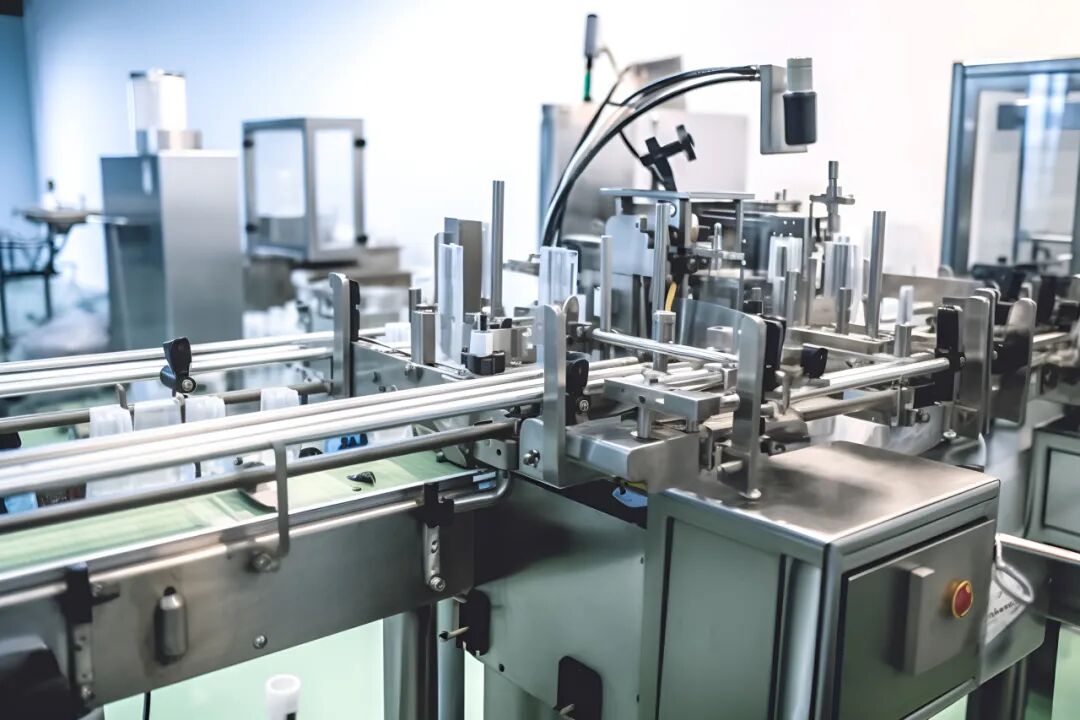

在插头线束自动化产线中，工件正反面检测是一道基础且关键的工序。很多塑胶插头无颜色差异、无明显纹路区别，仅依靠壳体微小凹凸区分正反。普通光电、色标传感器无法识别高低段差，而现场产线振动、物料注塑公差，更是极易导致检测误判、分拣错乱，成为很多工厂的生产痛点。
本期小明给大家分享明治传感MLD25系列激光位移传感器实战落地案例，针对插头传输线凹凸正反面检测场景，完美解决振动干扰、物料公差带来的检测难题，实现高精度、高稳定性自动化检测！
应用场景

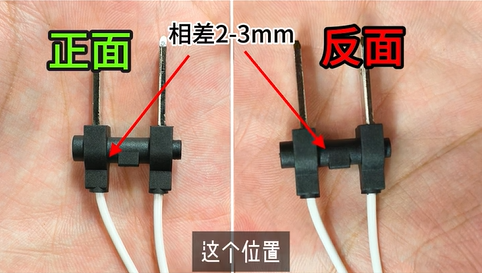

检测对象为线束塑胶插头工件，工件无颜色、纹路差异，唯一区分特征为壳体结构高低差：
正面：自带凸起结构
反面：对应位置为凹陷结构
正反高度差：稳定2-3mm
不同于静态检测工位，该自动化传输线存在两大干扰因素，成为常规传感器的“检测盲区”：
1、设备振动干扰大：输送带、驱动电机持续运行，工件输送过程存在高频小幅跳动，极易造成检测数值漂移、信号抖动；
2、物料存在注塑公差：批量工件凹凸高度存在轻微偏差，固定阈值检测极易出现误判。
解决方案

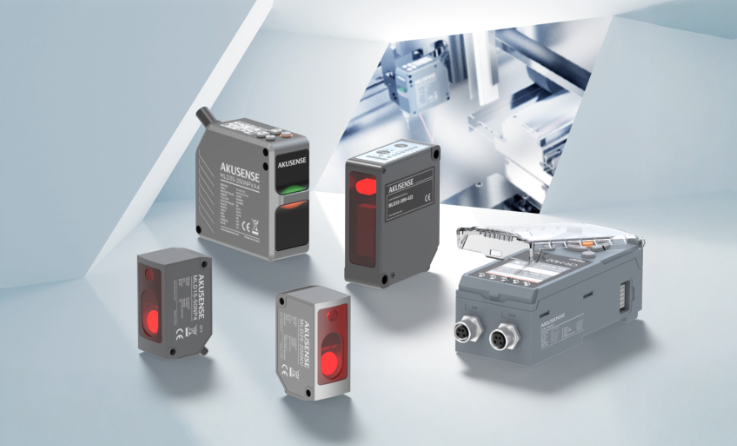

针对现场工况与检测需求，明治推荐选型MLD25系列激光位移传感器，依托成熟的激光三角测量原理，实现微米级高精度位移检测，完美适配微小凹凸段差识别场景。

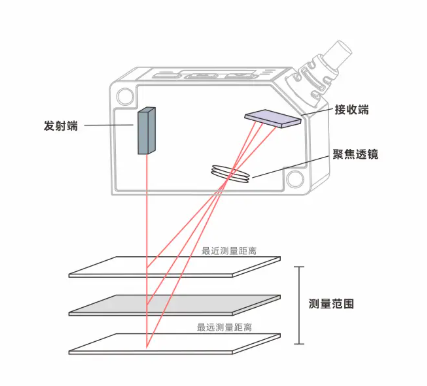

传感器发射激光束垂直照射工件检测面，通过高精度CMOS接收器捕捉反射光斑位置变化，结合内置算法实时换算出传感器与被测表面的精准距离，将工件凹凸的物理高度差，转化为稳定可识别的数字位移值。
超高检测精度：重复精度可达3丝（3μm），远超2-3mm工件高度差，轻松捕捉微小段差与物料公差变化；
强抗振稳定输出：搭载智能数字滤波与迟滞算法，有效过滤产线振动带来的数值波动，杜绝信号跳变；
简易调试适配：支持一键示教、区间自定义调节，无需复杂编程，现场快速适配物料偏差；
工业级耐用性：铸铝机身+IP67防护，适配车间粉尘、轻微油污、持续振动的严苛工业工况。
如何解决抖动问题？
两点示教+区间容错判定
针对现场振动、物料公差双重干扰，明治工程师摒弃传统固定阈值判定方式，采用两点示教法+阈值区间扩容方案，从根源解决误检问题！
✅ 第一步：双基准点位示教标定

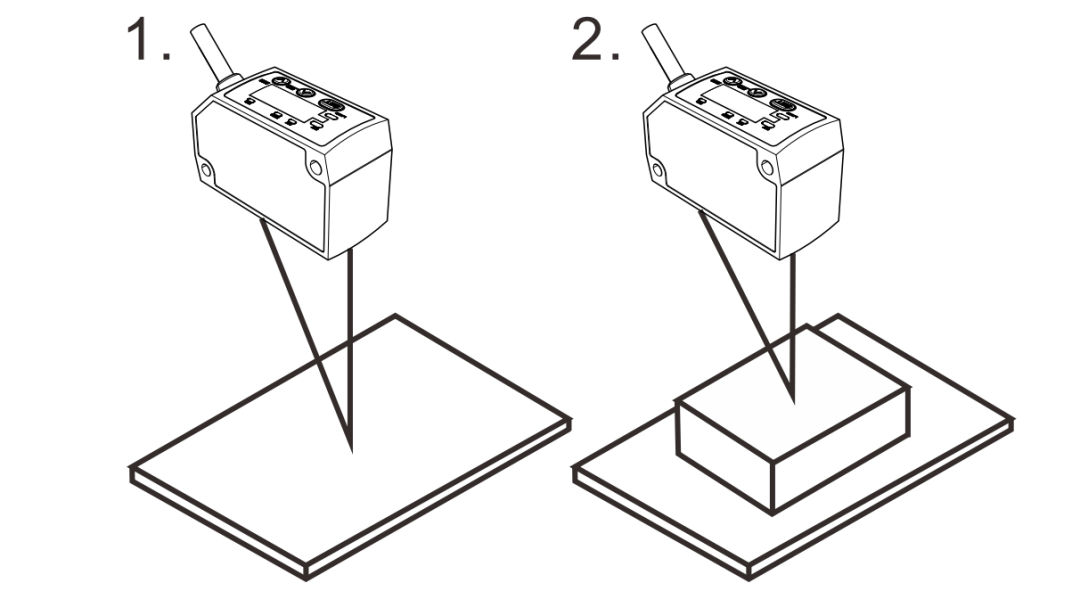

现场通过传感器一键示教功能，分别录入标准工件数据：
放置正向凸起工件，示教记录正面标准高度值；
放置反向凹陷工件，示教记录反面标准高度值；
传感器自动生成正反两套独立判定基准，精准区分凹凸两种状态。

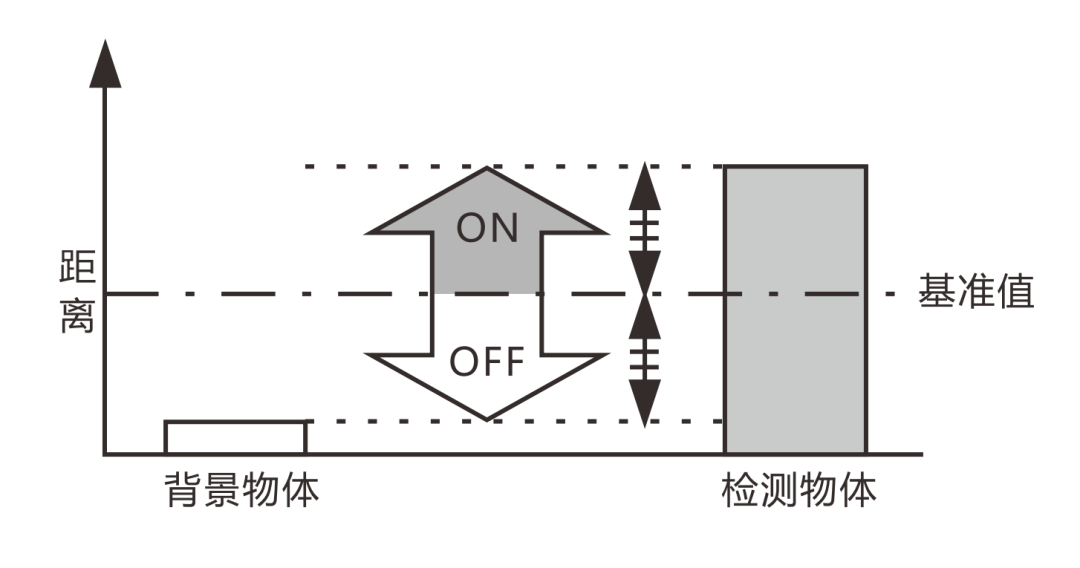

✅ 第二步：区间扩容，容错抗干扰
结合现场振动波动范围与工件注塑公差，适当放大正反判定阈值区间，预留充足容错空间：
正向判定区间：覆盖工件公差+振动波动误差；
反向判定区间：独立容错区间，与正向区间无重叠；
彻底解决因振动跳动、物料尺寸偏差导致的数值漂移问题，只要实测高度落在对应区间，即可精准判定工件正反状态。
实测视频
当传感器测量出阈值，判定为反面的时候，发出信号驱动机构将物料翻转到正面再传送到下一工位

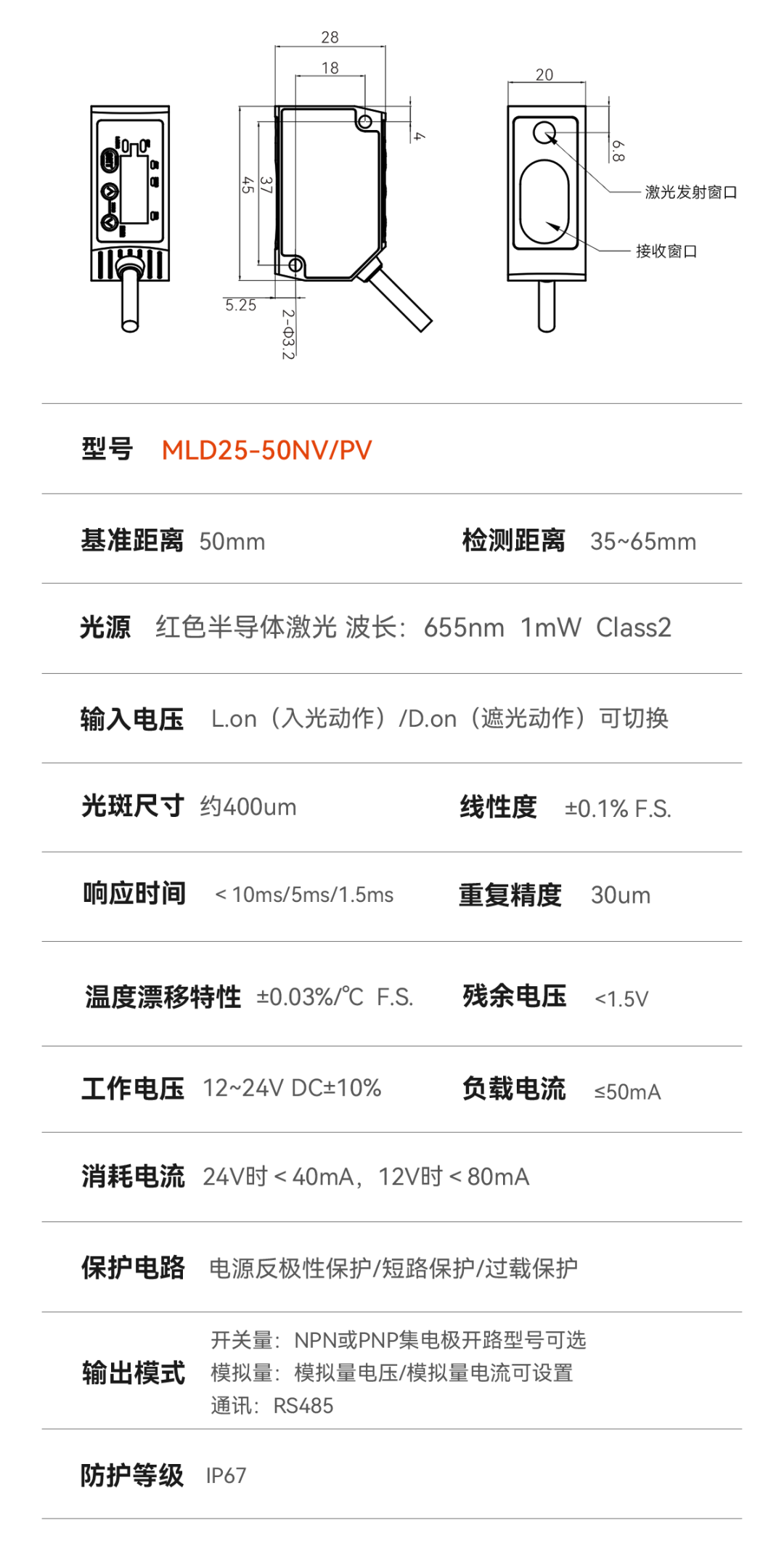

传感器关键参数一览
很多时候，客户怕的不是精度不够，而是现场环境“不听话”——振动、温度、灰尘，随便来一样就能让实验室里好好的方案现场翻车。
如果您也面临类似类似的检测难题——不管是振动、高反光，还是其他复杂工况，欢迎随时交流探讨。
