从“盲操”迈向“动态三维数字孪生”：光纤形状传感技术赋能精准介入

在微创介入手术机器人与智能导管的研发过程中，工程师们常常面临一个核心难题：如何在不引入辐射、不增加导管直径的前提下，实现对器械在人体复杂解剖结构中三维动态形态的高精度、实时追踪？传统的电磁追踪（EM）技术不仅容易受到手术室内强磁场和金属干扰，而且难以集成到极细的导管中。

作为全球领先的分布式光纤传感解决方案提供商，我们引入了一种基于OFDR（光频域反射）技术的三维形状传感系统。这项技术不仅是一根光纤，更是一种为下一代智能医疗器械注入“感知能力”的数字神经。

在介入导管的设计中，内部空间极为宝贵。光纤形状传感技术在物理尺寸和机械性能方面突破了传统传感器的限制。

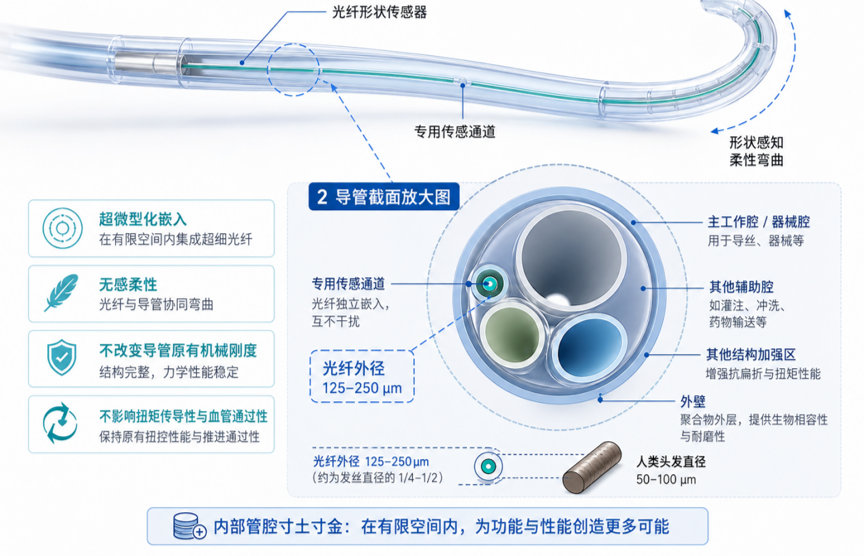

图1：微创介入导管的光纤形状传感集成示意图

超微型化设计：传感光纤的外径通常仅为200微米，相当于人类发丝的四分之一。它能够轻松嵌入多腔体导管的专用传感通道中。

无感柔性特性：采用全介质、柔性玻璃材料，不会影响导管原有的机械刚度、扭矩传导性能和血管通过性，使工程师无需在传感器体积与导管性能之间做出取舍。

与传统的布拉格光纤光栅（FBG）仅能实现有限点的离散测量不同，OFDR技术实现了从“点”到“线”的跨越。

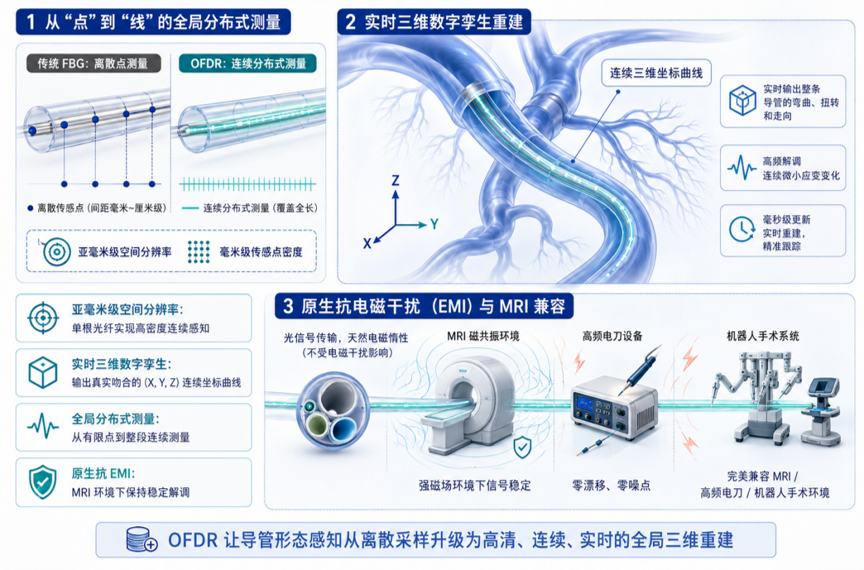

图2：复杂血管解剖路径下的全局分布式三维重建形态

亚毫米级空间分辨率：在单根光纤上实现高密度的传感点分布，能够高频解调光纤内部的连续微小应变变化。

实时三维数字孪生：通过先进的几何重建算法，系统可输出导管在三维空间中每一处的弯曲、扭转和走向，实时生成与真实形态高度一致的(X, Y, Z)连续三维坐标曲线。

原生抗电磁干扰（EMI）与MRI兼容性：由于光纤内部传输的是光信号，具备天然的电磁惰性。因此，即使在强磁场的MRI手术环境、高频电刀或配备大型伺服电机的机器人手术台旁，传感信号依然保持稳定，无漂移、无噪声。

在主动或从动式介入手术机器人中，机械臂和远端导丝的“传动回差”以及拉线伸长可能导致末端控制精度下降。光纤形状传感技术正是解决这一工程难题的关键。

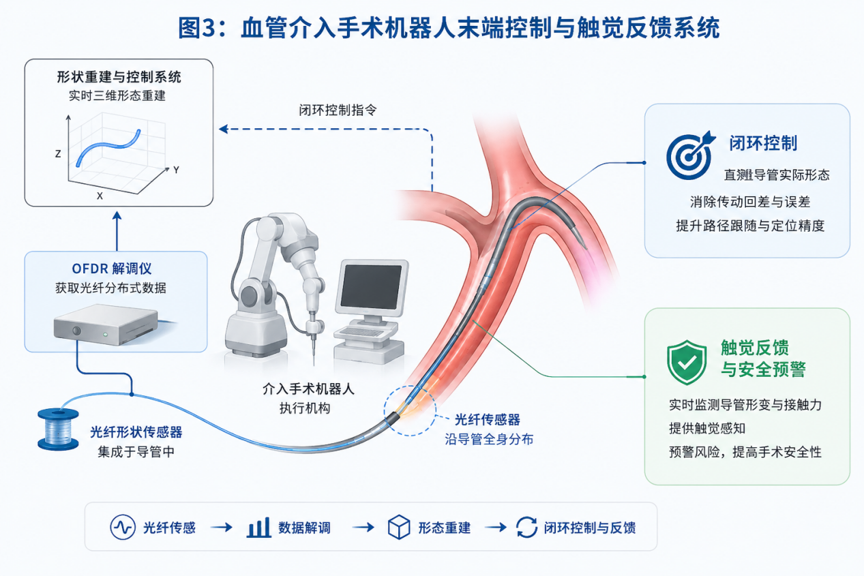

图3：血管介入手术机器人末端控制与触觉反馈系统

直接末端位置反馈：形状传感光纤绕过中间机械传动的误差，直接测量器械末端及整体形态，帮助实现真正的闭环控制，显著提升路径跟随与靶向定位的精度。

动态触觉反馈与安全预警：通过实时监测导管整体形状变化与形变速率，系统可动态推算导管尖端及管身所受的微小接触力，为手术机器人提供“触觉”感知，有效预防血管穿孔等术中并发症。

我们不仅提供高精度、高刷新率的解调仪硬件，还提供从多芯光纤选型、导管封装工艺指导到三维重建算法接口（API）的全栈式解决方案。助力研发团队缩短开发周期，加速从概念验证到商业化量产的进程。
