国科安芯ASC8T245S与ASC4T245S电平转换芯片选型指南：多电压系统的“桥梁”解析
在现代电子系统中，电压标准日益多样化。例如，智能手机和可穿戴设备的主控芯片通常工作在1.8伏或更低电压，而工业传感器和传统设备仍广泛使用3.3伏或5伏。当低电压芯片直接连接高电压设备时，可能会导致信号失真或硬件损坏。为了解决这一问题，电平转换芯片扮演着“桥梁”的角色，实现不同电压系统之间的通信。国科安芯推出的ASC8T245S和ASC4T245S正是针对这一需求设计的双向双电源电平转换芯片。本文将从实际应用和选型角度，深入解析这两款芯片的特性与适用场景。
为何现代电路设计需要电平转换芯片
过去，电路板通常采用统一的电压标准，如5伏或3.3伏，设备之间可以直接通信。然而，随着低功耗设计的普及，主控芯片的电压逐渐降低至1.8伏甚至1.2伏，而工业设备和汽车系统仍依赖较高的电压。这种电压差异导致了通信障碍。
一些工程师尝试使用电阻分压的方式将5伏信号降至1.8伏，但这种方法仅适用于单向降压，且会降低信号速度，影响通信稳定性。此外，将5伏信号直接接入仅支持3.3伏的引脚，可能导致芯片损坏。另一种方法是使用分立MOS管搭建双向转换电路，但这种方式在方向切换时容易引发总线冲突。
因此，专业的电平转换芯片成为解决多电压系统通信问题的首选。国科安芯的ASC8T245S和ASC4T245S正是为应对这些挑战而设计的。
电平转换芯片的工作原理

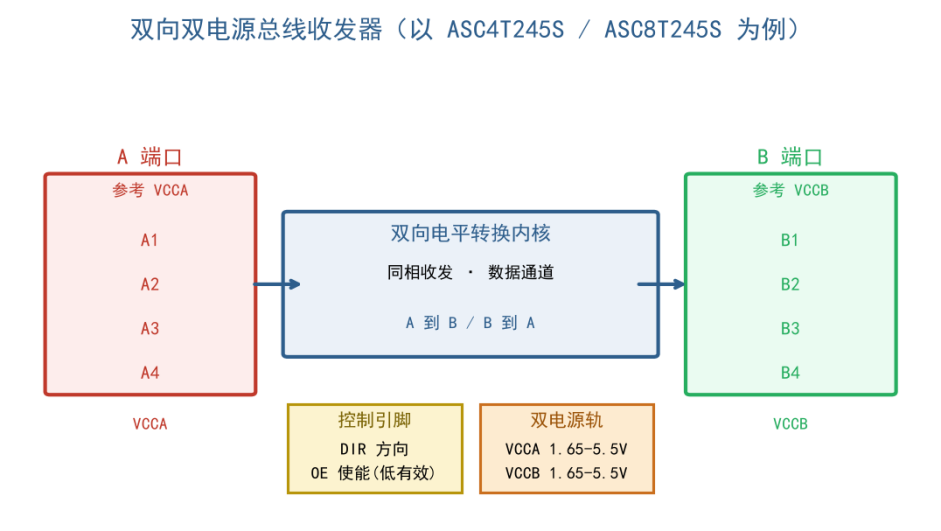

图：收发器结构与方向控制

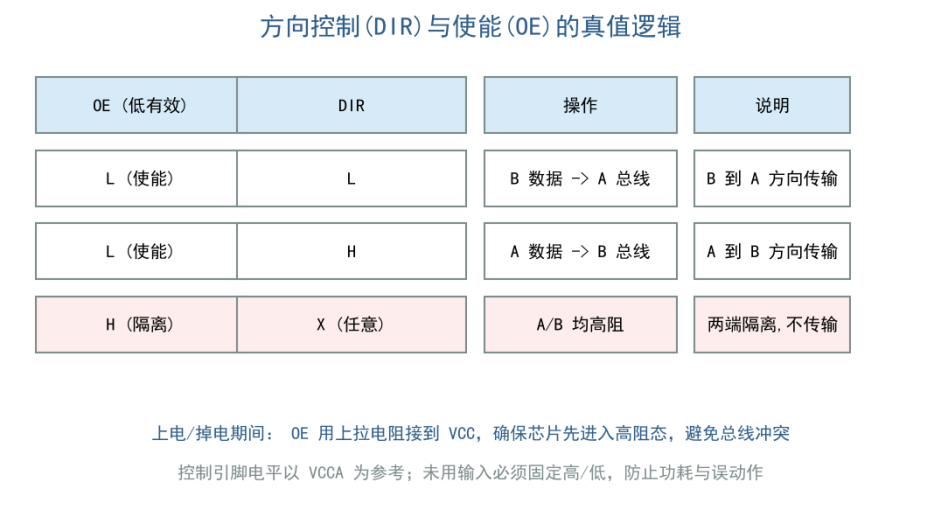

图：方向控制和使能的逻辑
ASC8T245S和ASC4T245S采用双电源设计，分别支持1.65伏至5.5伏的电压范围。通过VCCA和VCCB两个独立电源，芯片能够将一侧的1.8伏信号转换为另一侧的5伏信号，反之亦然。这种设计使得芯片能够兼容多种电压标准，如1.8伏、2.5伏、3.3伏和5伏。
芯片通过DIR和OE两根控制线实现信号方向和使能控制。DIR信号决定数据传输方向，而OE信号控制芯片是否处于工作状态。当OE信号为高电平时，芯片进入高阻态，断开信号通道，便于多设备共享同一组信号线。
8位与4位芯片的选型建议

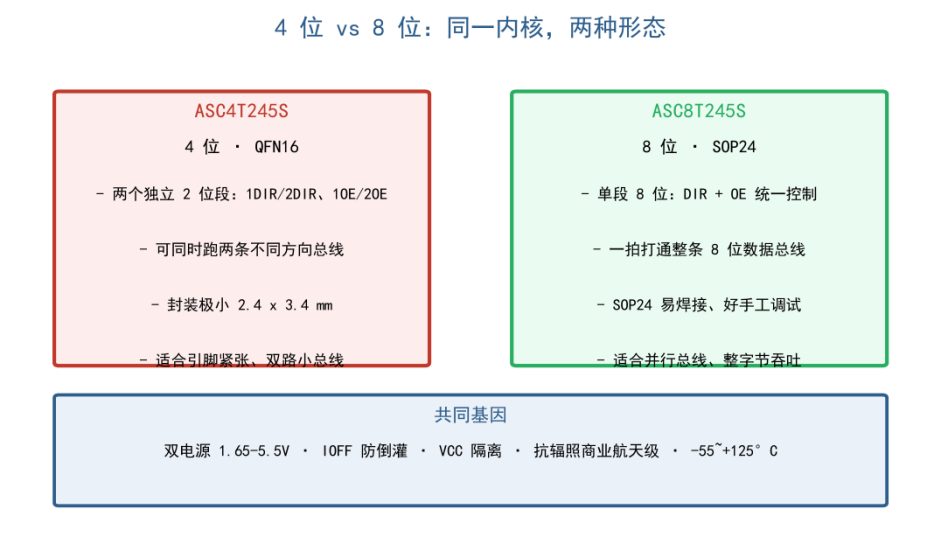

图：4位与8位芯片的封装对比
ASC8T245S和ASC4T245S在功能上高度相似，主要区别在于通道数量和封装形式。ASC8T245S为8位版本，采用SOP24封装，适合需要一次性传输完整字节的场景，且易于焊接和维修，适用于样机开发和小批量生产。
ASC4T245S为4位版本，采用QFN16封装，体积更小，适合空间受限的应用。其独特之处在于将4位通道拆分为两组独立的2位通道，每组均可独立控制方向和使能信号。这意味着可以在同一芯片上实现两路不同方向的信号传输，这是8位版本无法实现的功能。
因此，选型时应根据实际需求进行选择：若需传输完整字节且方向单一，推荐使用ASC8T245S；若需在小体积设计中实现双方向信号传输，则ASC4T245S更为合适。
掉电保护机制：IOFF与VCC隔离

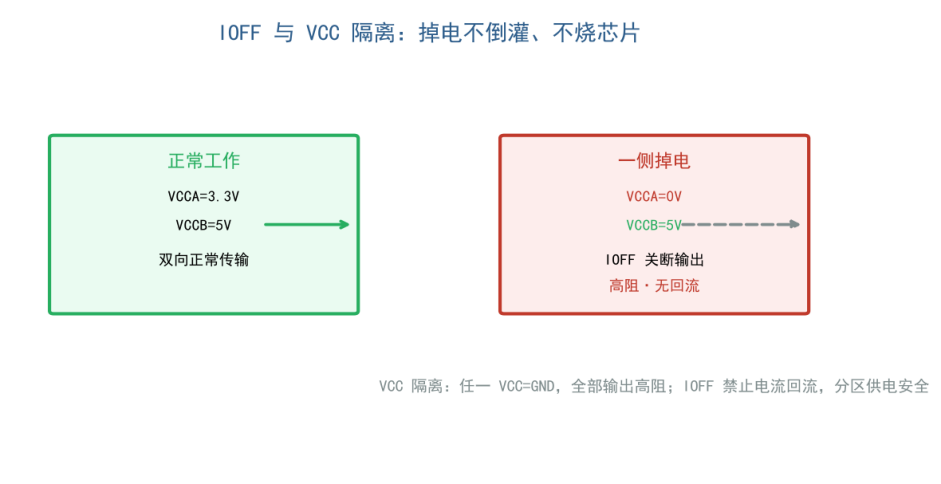

图：IOFF与VCC隔离机制
在多电压系统中，掉电倒灌是一个常见问题。当一侧电源断电时，带电侧的高电平可能通过芯片内部的保护二极管流入未供电侧，导致电流倒灌，影响系统稳定性甚至损坏硬件。
ASC8T245S和ASC4T245S通过IOFF和VCC隔离机制有效防止这一问题。IOFF功能确保芯片在掉电时立即关闭输出，阻止电流回流。VCC隔离机制则在任意一侧电源接地时，将所有输出切换为高阻态，从而断开信号通道。这些特性对于热插拔和分区供电系统至关重要。
抗辐照与宽温性能：工业级芯片的可靠性保障

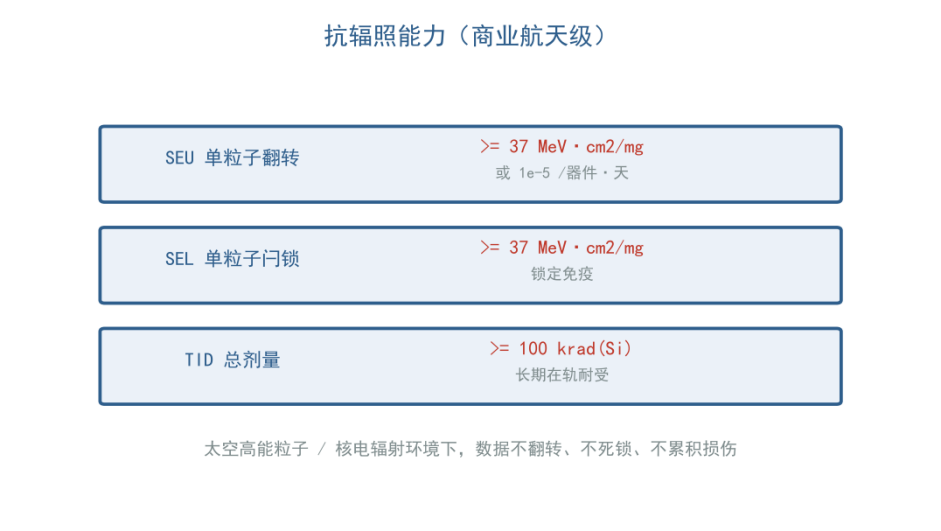

图：抗辐照能力（商业航天级）
对于商业航天、卫星、核电仪控等高可靠性应用场景，芯片的抗辐照和宽温性能是关键指标。ASC8T245S和ASC4T245S均符合商业航天级标准，具备单粒子翻转、单粒子闩锁和总剂量抗性，确保在极端环境下仍能稳定工作。
此外，芯片支持-55℃至+125℃的宽温范围，适用于高寒或高温工业环境。这种设计不仅满足航天需求，也为工业自动化系统提供了额外的可靠性保障。
典型应用场景与工程师经验总结
图：星载与工业安全关键场景
ASC8T245S和ASC4T245S广泛应用于卫星姿控系统、机器人主控与驱动接口、工业PLC与现场设备通信等场景。工程师在实际应用中总结出以下经验：
- 未使用的引脚必须固定为高电平或低电平，以防止误动作和功耗增加。
- OE引脚建议通过上拉电阻连接至电源，确保上电和掉电时芯片进入高阻态。
- 在VCCA和VCCB引脚附近放置0.1μF去耦电容，以稳定电源。
- 并行总线走线应尽量等长，方向控制线应远离高频噪声源。
常见误区与选型注意事项
在实际应用中，工程师常因以下误区导致系统故障：
- 误以为“5伏容忍”输入即可直接连接5伏信号，而忽略了输出仍为低电压。
- 使用电阻分压方式实现电平转换，导致信号失真和通信错误。
- 未固定未使用的引脚，导致功耗增加或误动作。
- 忽略热插拔时的电流倒灌问题，导致模块损坏。
此外，若仅需转换单根信号线，可选择同系列的ASC1T45S（双向1位）或ASC1T34S（单向1位），以节省空间和成本。
选型速查清单
- 电压匹配：确认两侧电压均在1.65伏至5.5伏范围内。
- 通道数量：8位并行总线选择ASC8T245S；4位以内或需双方向传输选择ASC4T245S。
- 方向控制：需双方向独立控制时选择ASC4T245S。
- 掉电保护：分区供电或热插拔系统需支持IOFF和VCC隔离。
- 环境适应性：航天、核电等场景需具备抗辐照和宽温性能。
- 封装选择：样机开发推荐SOP24封装；量产推荐QFN16封装。
通过合理选型，工程师可以有效解决多电压系统中的通信难题，提升系统稳定性和可靠性。
