航晶微推出HJMR2300H高温高精度三轴数字磁强计

在航空导航、石油井下随钻测斜、无人机姿态控制、船舶惯性导航等对可靠性要求极高的应用中，三轴数字磁强计作为地磁航向感知的关键组件，长期面临两大技术瓶颈：高温环境下磁场测量零点漂移严重，导致精度下降；同时，随着设备小型化趋势的推进，传统产品体积偏大，难以适配紧凑型舱体。

此外，长期以来依赖进口的霍尼韦尔HMR2300磁强计，也带来了供货周期长、成本控制难、供应链不稳定等潜在问题。

为应对上述挑战，航晶微基于已验证的HJMR2300三轴磁强计平台，进行了深度技术升级，正式推出HJMR2300H高温高精度三轴数字磁强计。该产品在耐温性能、结构紧凑性、温漂抑制、测量精度及供电兼容性等方面实现全面优化，具备替代进口产品的技术能力。

该器件可满足以下更为严苛的应用需求：

宽温域工作能力：工作温度范围为-55℃至175℃，适用于石油随钻测斜（≥150℃）、航空发动机舱等高温环境，确保设备在极端条件下稳定运行。
紧凑型封装设计：尺寸为91.0×23.0×10.0mm³，重量为35g，相比原HJMR2300的72.5×30×17mm³/43g，体积缩小约50%，重量减轻约20%，便于安装于无人机载荷舱、井下仪器等空间受限的场景。
宽电压供电支持：支持+5V单电源供电，可直接接入主流数字系统，无需额外配置电压转换模块，有助于降低整体功耗。

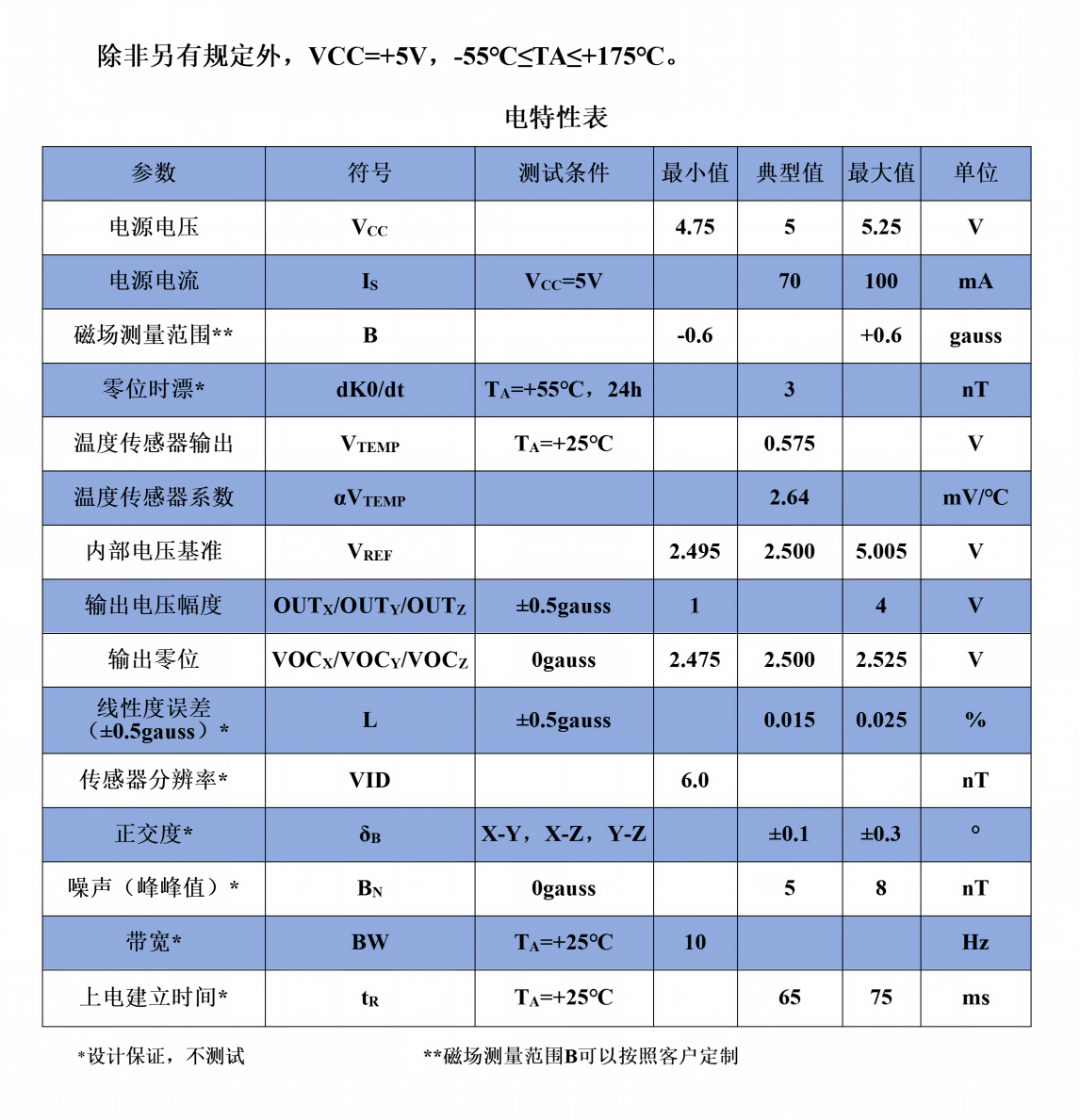

高精度与稳定性：传感器分辨率达6.0nT，线性度误差≤0.025%（±0.5gauss范围内），长期稳定性为3nT/24h，正交度≤±0.3°，全面满足高精度磁场测量需求。
内置温度补偿机制：集成温度传感器与带Flash的MCU，在无磁环境下完成系统级数字温漂补偿，将温漂控制在50ppm/℃以内，有效抑制因温度变化导致的零点漂移。

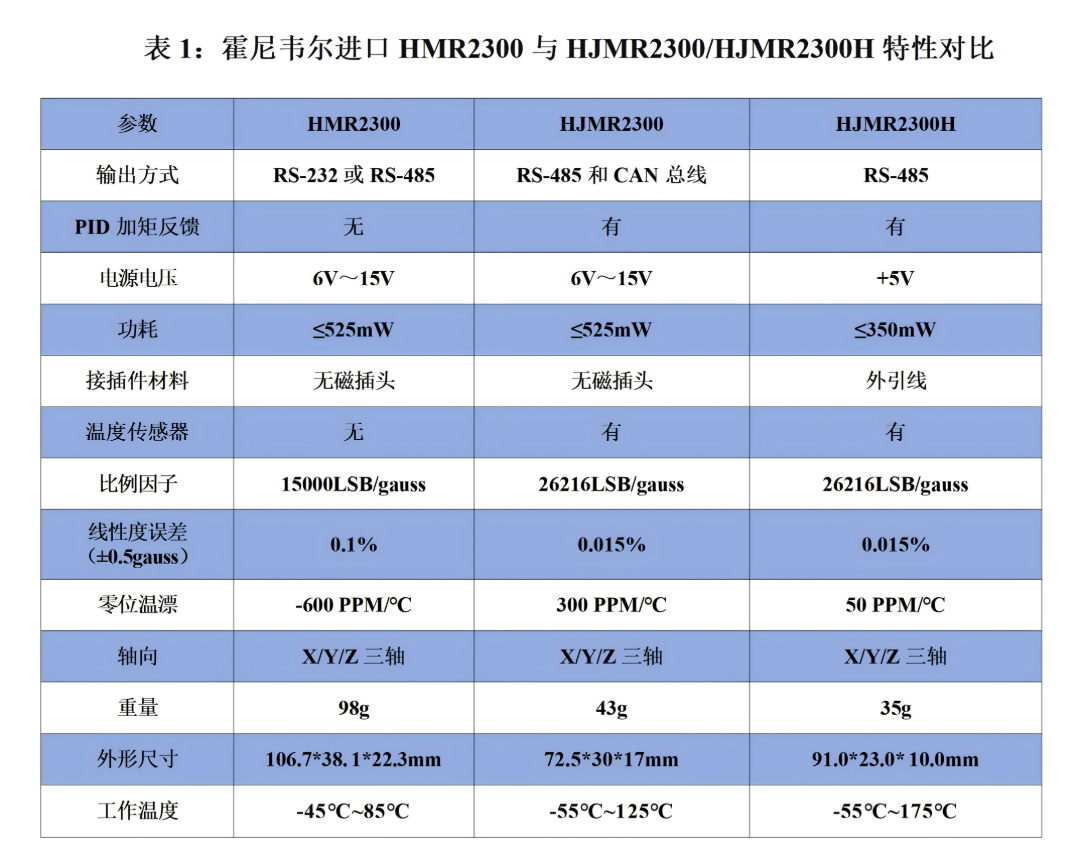

值得注意的是，HJMR2300H在性能和外形尺寸方面，已实现对霍尼韦尔HMR2300的自主可控替代。

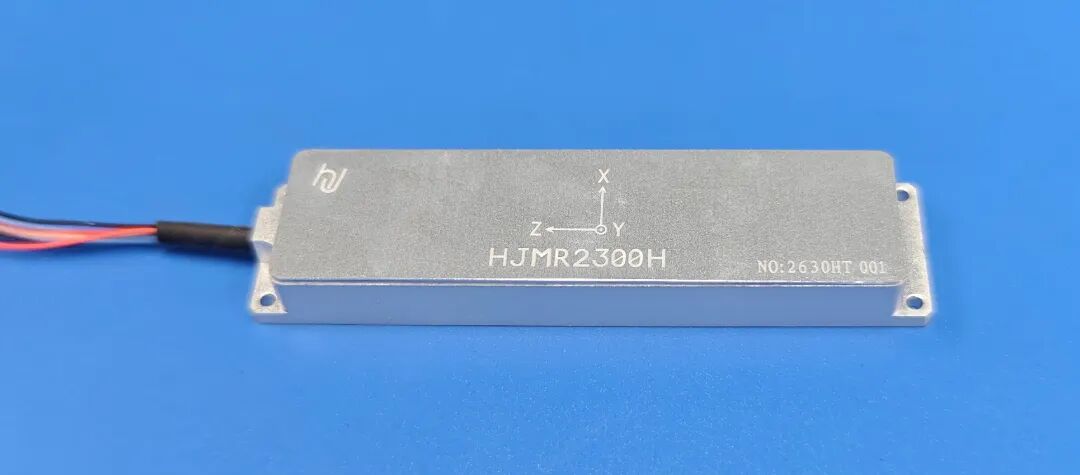

HJMR2300H产品介绍

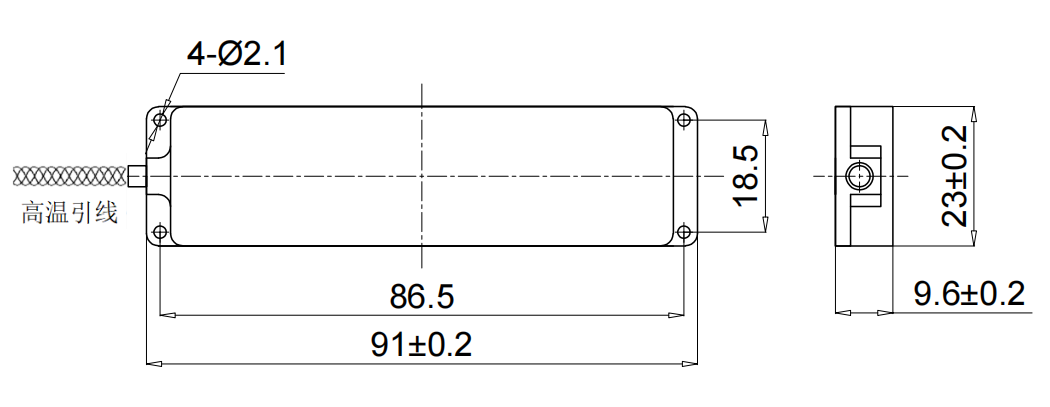

一、封装尺寸与重量优化

HJMR2300H在保持原有性能的基础上，实现了体积缩减50%、重量减轻20%。这一改进使其更适用于无人机载荷舱、随钻测量仪器、卫星姿态磁控等空间受限的平台，显著提升了产品的工程适配性。

二、温度补偿功能升级

当磁强计工作温度超过125℃时，坡莫合金材料的磁晶各向异性常数会发生显著变化，导致磁阻效应衰减、比例因子漂移、输出噪声增加、分辨率下降等问题。若未进行有效补偿，器件在175℃下的输出偏差可能达到数百毫伏，折算为磁场测量误差后，将超出应用允许范围。

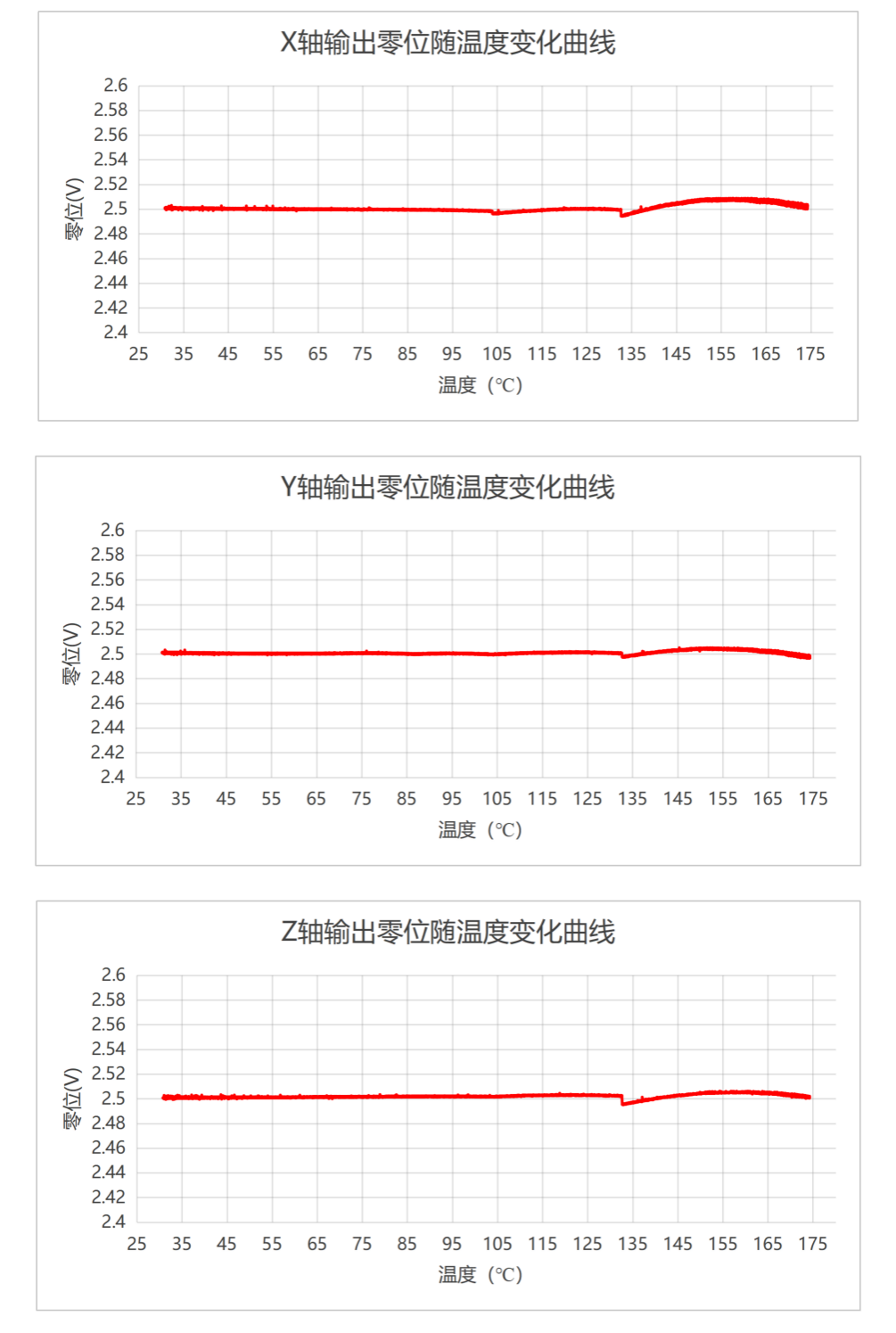

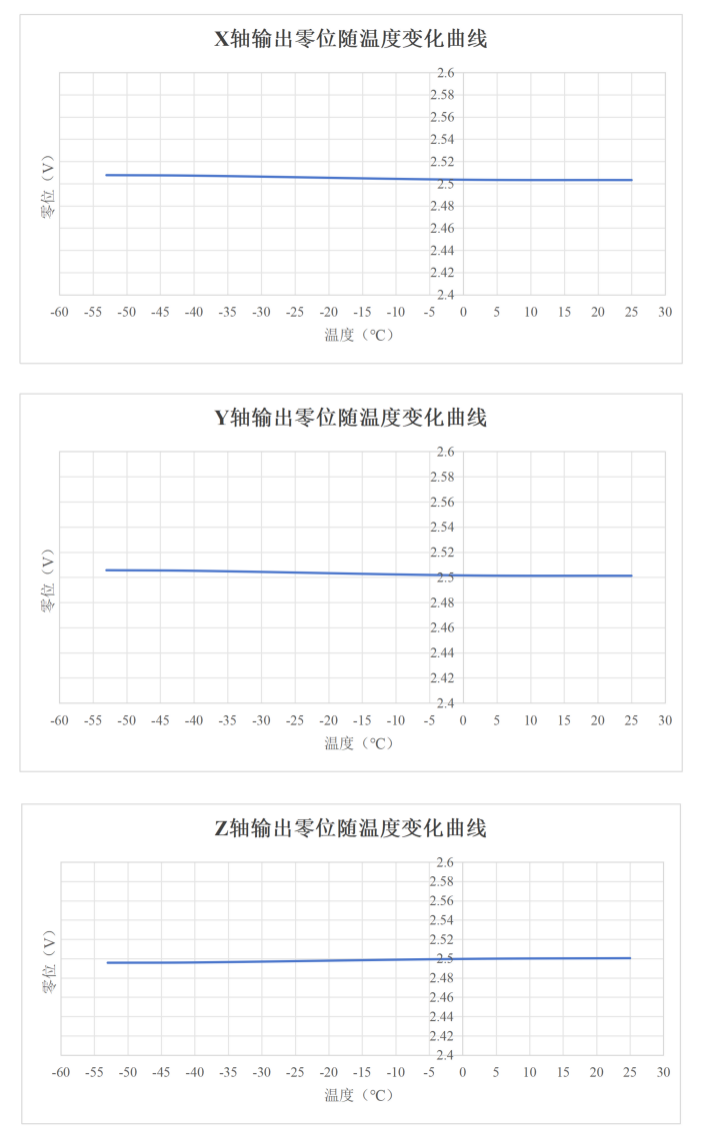

HJMR2300H在出厂阶段，依据预设的温度变化曲线，对X、Y、Z三轴的磁场测量数据进行数字域修正。修正后，产品在全温域内的输出零位变化量可控制在10mV以内，温漂稳定在50ppm/℃以内，既满足航空地磁导航对跨纬度长时间飞行中磁强计零位温漂的严格要求，也为石油钻井仪器在井下温度波动环境中的测量提供可靠保障。
