模拟量转无线数传模块在管路压力传感器PLC远程无线采集监控中的应用案例
在某化工原料输送厂区，共布设了26条分布式物料输送管路。每条管路的关键节点均安装了压力变送器，输出4-20mA模拟信号。厂区中控DCS系统需实时采集这些压力数据，以监控管道是否存在堵塞、泄漏或超压等风险。
原有采用有线方式采集模拟信号的方案存在诸多问题。由于输送管路横跨原料区、反应区和成品区，布设屏蔽线缆需穿越防爆区域和物料通道，施工周期长达60天，且布线成本高昂。此外，反应釜和大功率输送泵的持续运行产生强电磁干扰，导致4-20mA信号频繁跳变，DCS系统误报超压或泄漏，频繁触发全线停机，严重影响生产效率。

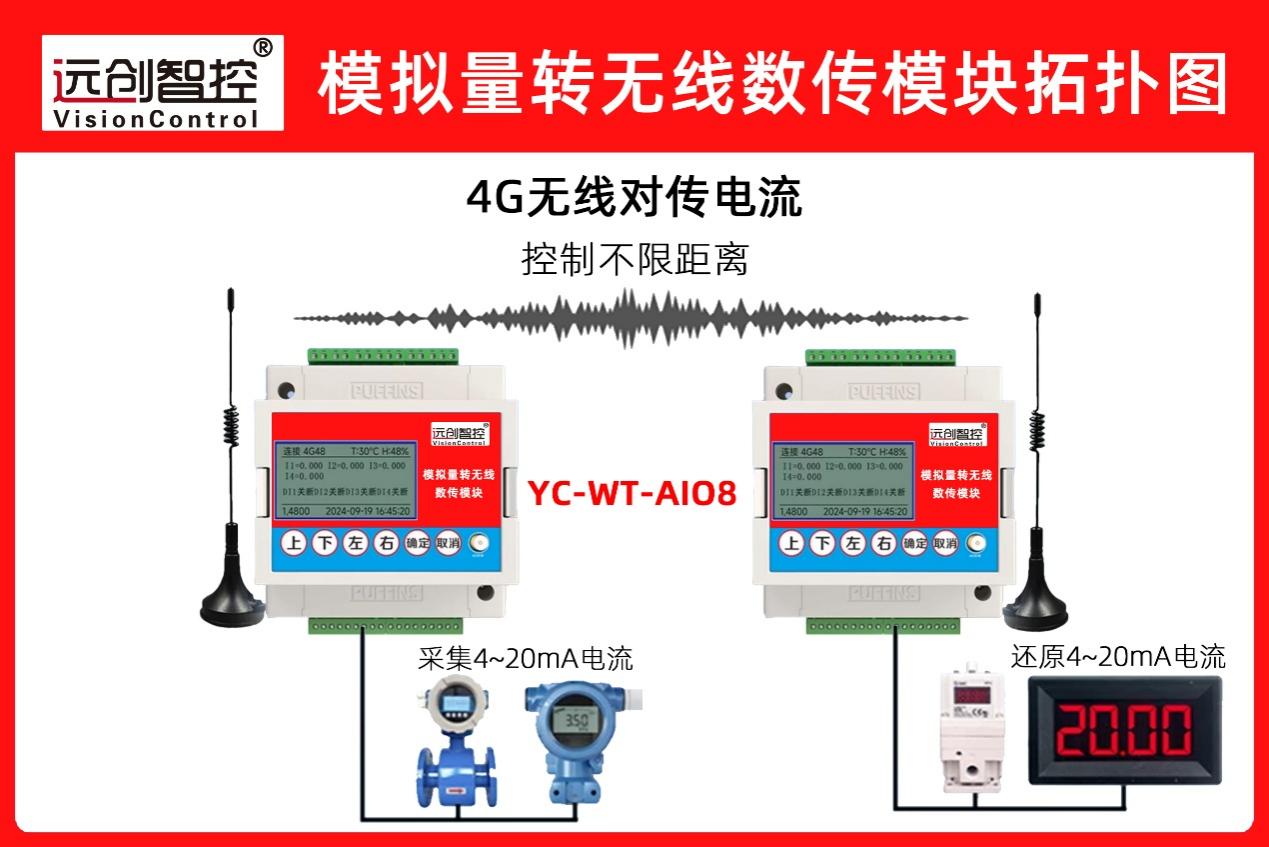

为解决上述问题，项目团队引入了远创智控YC-WT-AIO8模拟量转无线数传模块，构建点对点无线压力采集系统。该模块可采集每条管路的介质压力、管壁温度、泄漏检测和阀门开度等四路4-20mA信号，并通过无线方式将数据上传至中控系统。接收端模块输出相同精度的4-20mA信号，直接接入DCS或PLC的模拟量端子，保留原有测量精度，同时替代传统防爆屏蔽电缆。
项目实施方案

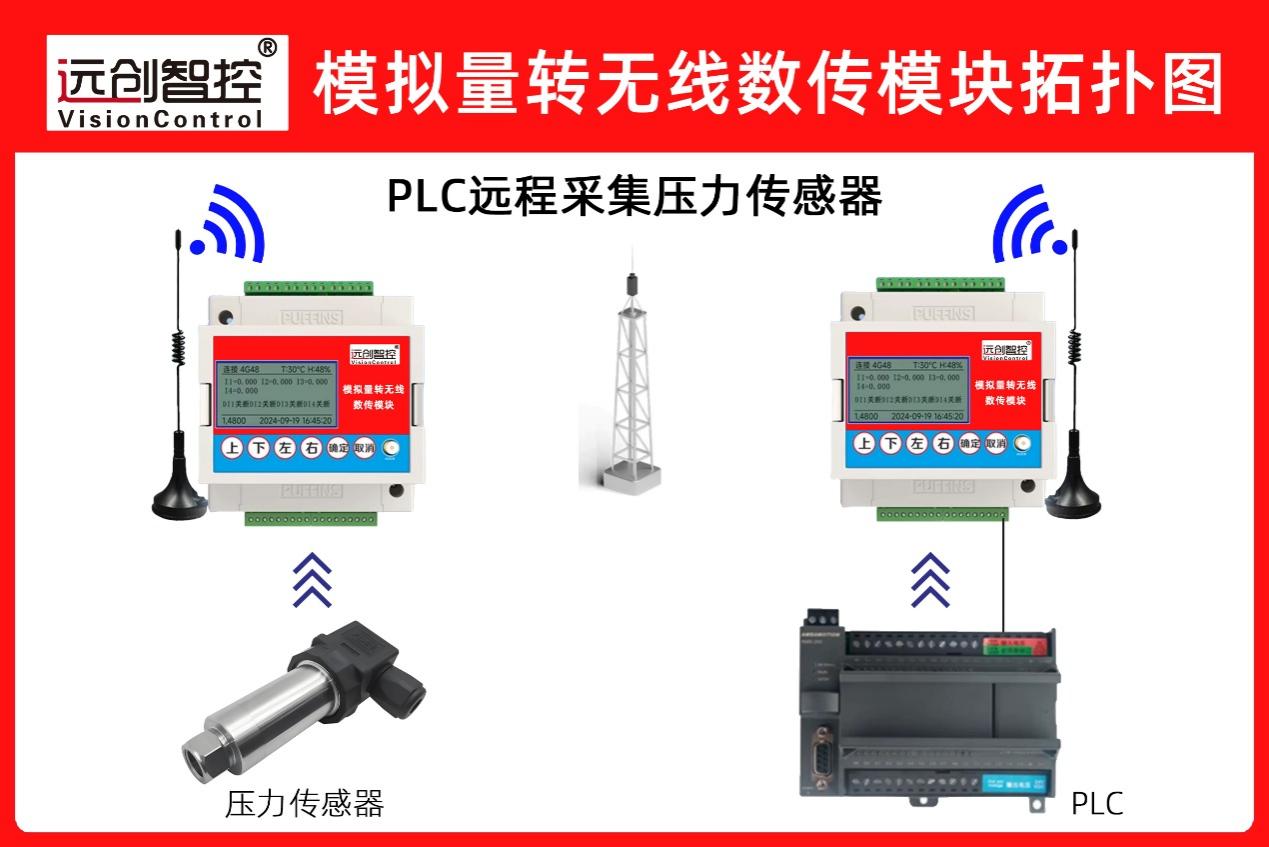

在每条输送管路的防爆接线盒内安装发射端YC-WT-AIO8模块。该模块具备8路光电隔离AI通道，可接入压力变送器、温度传感器、泄漏检测探头和电动阀开度变送器等设备。每通道提供2500VDC隔离防护，有效抵御来自输送泵和加热系统的电磁干扰。
YC-WT-AIO8模块采用DC24V防爆安全电压供电，外壳为铸铝材质，符合ExdIIBT4防爆标准。模块外置小型防腐天线，安装于管路支架外侧，避免大型金属罐体对无线信号的屏蔽。
在中控DCS机房的控制柜内，部署接收端YC-WT-AIO8模块。模块的8路AO通道与发射端AI信号一一对应，无失真还原4-20mA标准电流信号，接入DCS模拟量采集模块。中控系统可实时展示全厂管路压力曲线，并在超压时发出报警。
工程师可通过YC-WT-AIO8模块的WEB管理平台，批量配置26组管路终端的无线信道、报警阈值和联动停机逻辑。系统自动记录每段管路的压力波动和超压故障时间，为工艺安全溯源提供数据支持。
针对化工厂区的防爆、防腐、强电磁和高低温环境，YC-WT-AIO8模块内置六级EMC抗干扰电路，具备浪涌、静电和射频干扰防护能力，符合危化品车间标准。模块还配备大容量信号缓存池，当信号被金属罐体或管道遮挡时，可缓存全部模拟量数据，待信号恢复后自动续传，确保7×24小时连续监测无数据丢失。
26组模块划分独立无线信道并行采集，全厂管路压力数据可同步上传至DCS系统，无需分时采集，也不占用PLC有限的模拟量通道。管理员可通过网页后台实时查看各管路终端的在线状态、信号信噪比和传输偏差值。离线故障点位会自动高亮显示，便于检修人员精准定位并处理，从而减少全线停机次数。
项目落地成效
项目实施后，厂区26条管路的防爆压力采集线缆和桥架全部拆除，地面开挖和防爆布线的土建成本归零。每年因线缆腐蚀维修和误停机造成的产能损失减少约2.7万元。
全厂管路压力数据通过无线方式实时上传至DCS系统，管道泄漏和超压事件的响应速度提升85%，非必要全线停机次数下降90%。取消大量有线线缆接头后，酸碱腐蚀引发的漏电和蒸汽爆炸隐患大幅降低，企业顺利通过危化品安全生产标准化评审。
YC-WT-AIO8模块在强干扰化工环境中稳定运行，全年压力模拟量传输偏差控制在±0.04mA以内，管道状态监测准确可靠，完整保留生产安全记录。模块采用支架卡扣式防爆安装方式，无需改造原有变送器线路，单段管路改造仅需7小时，实现分段施工不停产。
该无线管路压力监测方案已纳入企业智能管控体系，显著提升了分布式物料输送管道的远程自动化安全监测能力。
