2026年7月，国际电工委员会（IEC）正式发布了两份关于变电站辅助电源系统的新标准。其中，IEC TS 63346-2-2:2026首次为变电站低压直流辅助电源系统提供了系统性的设计框架。这一标准的发布，为从事直流屏项目设计的工程师提供了新的技术参考。
直流屏中的电流检测究竟监测哪些内容
在变电站中，直流系统的首要任务是在交流电源中断时，确保继电保护装置、断路器以及应急照明的持续供电。据统计，我国110kV及以上电压等级的变电站数量已超过3.2万座，每座变电站均配备了直流电源系统。
在典型的直流屏系统中，存在多个关键的电流检测点，包括：
- 蓄电池充放电电流：用于评估电池的健康状况。
- 各馈线输出电流：用于支路保护和故障定位。
- 绝缘监测相关电流信号：辅助判断系统对地绝缘状态。
过去，这些检测点的布置方式和传感器选型往往依赖于以往经验。而IEC新标准的发布，为设计人员提供了更系统、规范的指导。
新标准对电流检测提出了哪些具体要求
IEC TS 63346-2-2:2026涵盖了电源配置、系统接线、设备选型及物理布局等多个方面，其中电流检测贯穿于整个系统设计。
在蓄电池监测方面，标准要求对电池组的充放电电流进行持续监测。浮充阶段的电流变化可反映电池的自放电和内阻状态，均充阶段的电流衰减则体现电池的接受能力，而放电阶段的电流趋势则用于评估其带载能力。这些数据对电池健康状态的评估至关重要。
在支路保护方面，当某一路馈线发生故障时，保护系统的动作选择性依赖于各支路电流数据的精确比较。若检测精度不足，可能导致误判。
随着无人值守变电站的普及，电流检测数据的可靠性直接影响远程运维平台对潜在故障的预判能力。
直流屏场景下传感器选型应关注哪些要点
与电池管理系统（BMS）或功率转换系统（PCS）不同，直流屏系统并不涉及SOC计算，也不处理高压电池组。因此，其传感器选型更注重数据的长期可信度和趋势准确性。
在选型优先级上，通常遵循以下顺序：
- 长期稳定性 > 极限精度
- 隔离特性 > 响应速度
- 免维护 > 可调参数

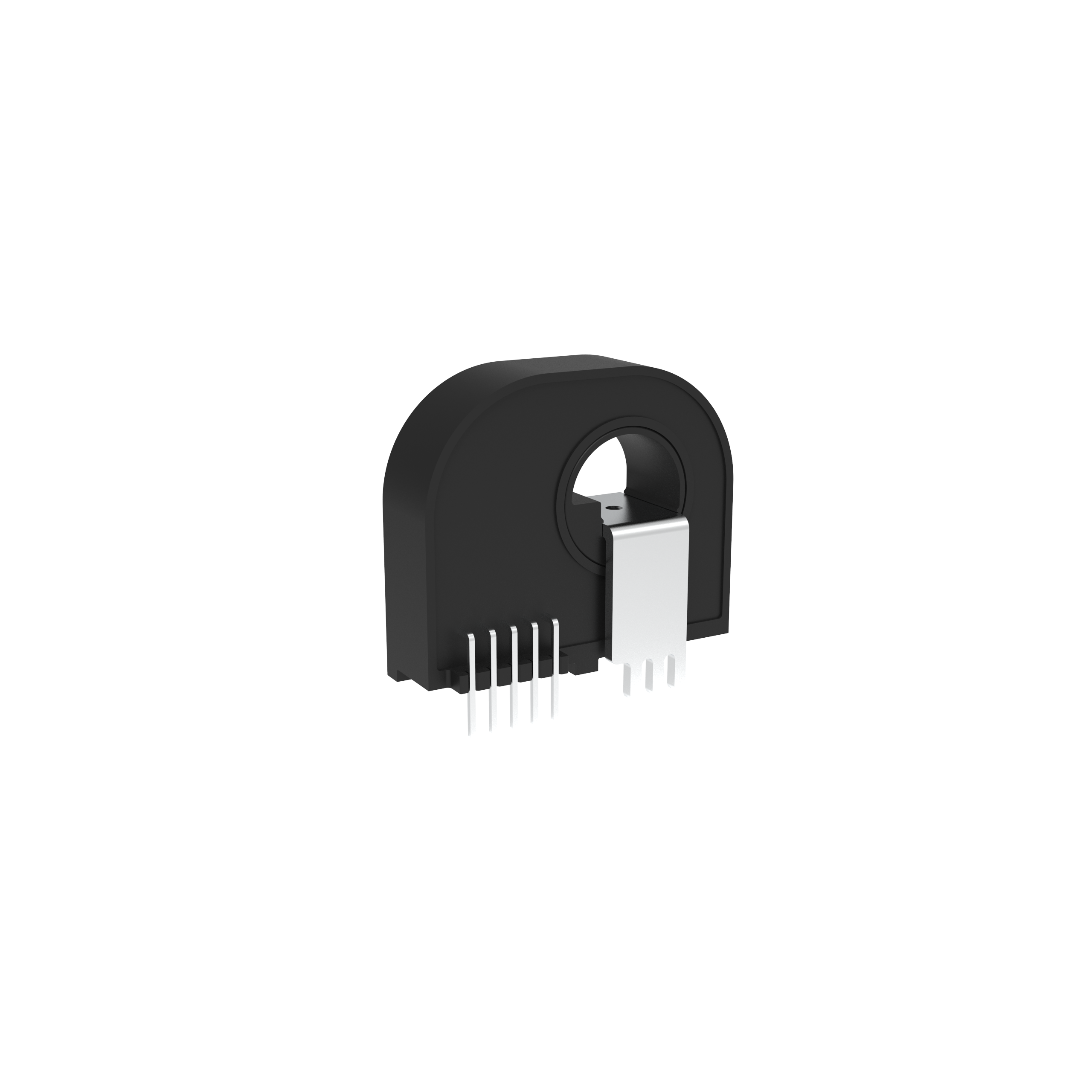

以芯森HR6V系列P00开环霍尔电流传感器为例，其适用于直流屏系统的特性包括：
- 量程覆盖50A至300A，满足大多数直流屏监测需求。
- 精度±1%，线性误差±0.5%，适用于趋势分析。
- 隔离耐压达2.5kVrms，对110V/220V系统具备充足的安全余量。
- PCB过孔安装方式，适合高密度柜体部署。
- 工作温度范围为-40°C至85°C，适应性强。
- 采用开环结构，无补偿绕组，长期运行可靠性较高。
需要注意的是，开环结构的精度通常低于闭环结构。若项目对精度要求较高，建议考虑闭环霍尔传感器方案。
直流屏电流检测的实用选型建议
在直流屏系统中进行电流传感器选型时，可参考以下思路：
对于蓄电池支路监测，应重点关注传感器在长期运行中的稳定性，以及在小电流条件下的线性度，因为浮充阶段的电流变化通常较小。
对于馈线输出监测，应确保传感器的量程与系统匹配，并具备足够的精度以支持故障支路的准确识别。
在整体系统设计中，应评估传感器的隔离耐压是否满足直流系统的电压等级要求，并确认其安装方式是否适配柜体结构。
IEC 63346系列标准并未提供具体的传感器型号推荐，而是提出了系统设计的方法论。在这一框架下，选型逻辑应从“沿用以往型号”转向“依据标准性能要求”。
在直流屏项目中，您在选择电流传感器时最看重哪些参数？欢迎在评论区分享您的实际经验。
