档案馆库房H-THRJ45温湿度传感器布点布线安装方案
原标题：H-THRJ45以太网温湿度传感器应用安装说明
添加图片注释，不超过 140 字（可选）
一、系统概述
该方案采用以太网型温湿度传感器，结合POE网络交换机与监控管理平台，构建一套网络化环境监测系统。系统适用于档案馆、机房、博物馆、仓库、实验室等需要长期监测温湿度的场所。

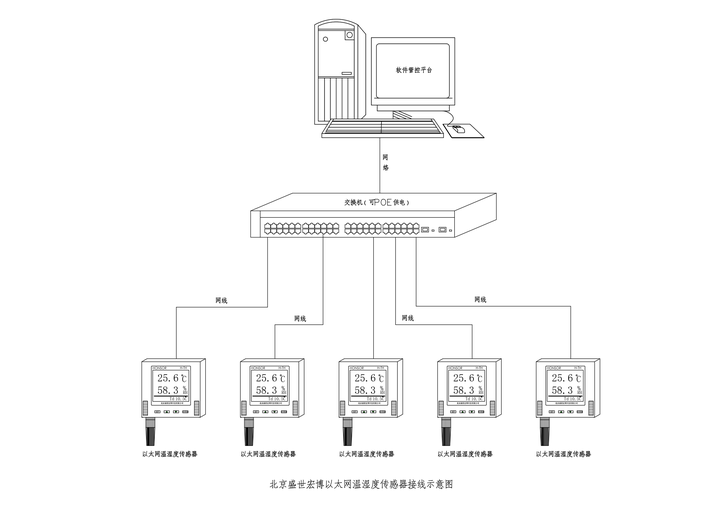

系统结构由监控计算机（软件平台）→POE交换机→以太网温湿度传感器组成，全部通过标准网线实现数据通信与供电，布线简洁，部署灵活。
二、工作原理

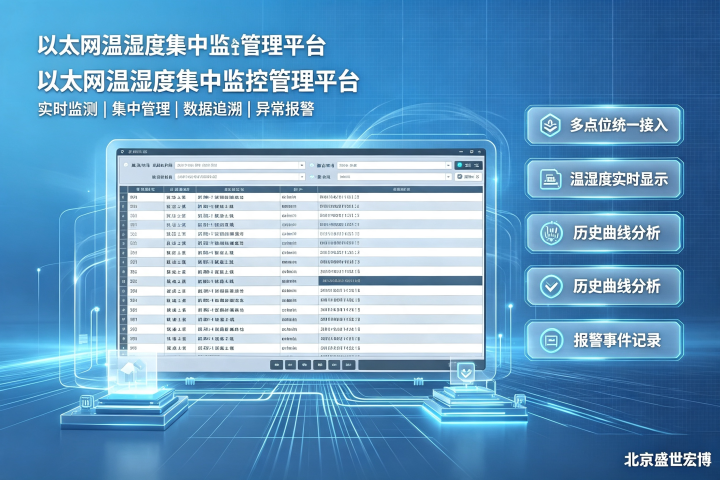

以太网温湿度传感器通过RJ45接口接入POE交换机，利用网线实现供电与数据传输。交换机通过局域网将传感器数据上传至监控平台，管理人员可在电脑端实时查看各监测点的温湿度数据，并支持数据存储、超限报警、历史曲线查询等功能。
添加图片注释，不超过 140 字（可选）
三、安装前期准备
1. 设备清单
包括以太网温湿度传感器、POE网络交换机、超五类/六类网线、安装膨胀螺丝、扎带、网线钳、测线仪。
2. 现场勘察
1. 根据现场环境分区确定传感器布点位置，应避开风口、阳光直射、热源和积水区域，确保采集的是具有代表性的环境空气。
2. 规划网线敷设路径，尽量避开强电电缆，减少电磁干扰；确定交换机安装位置，确保所有传感器网线长度不超过以太网传输距离限制（≤100米）。
3. 确认上位机（安装监控软件的电脑）与交换机网络互通，合理规划局域网IP网段。
添加图片注释，不超过 140 字（可选）
四、布线施工要求
1. 传输介质：所有点位使用标准超五类及以上非屏蔽双绞线，实现供电与信号传输一体化。

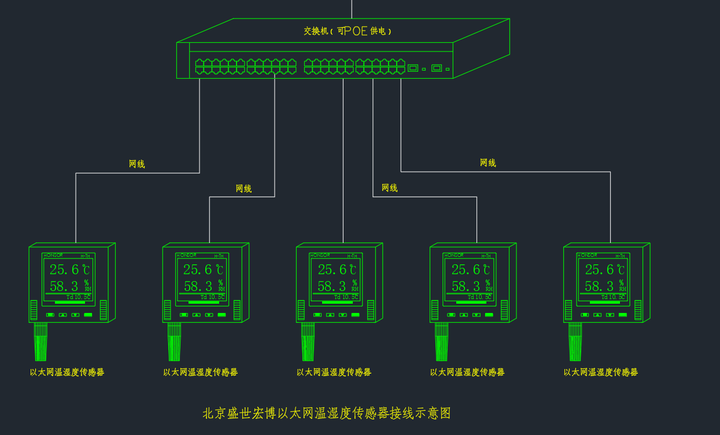

2. 连接拓扑
- 上位监控电脑通过网线接入POE交换机；
- 每台以太网温湿度传感器单独布线至POE交换机端口，采用星型布线结构；
- 线缆两端做好清晰标识，标注传感器编号，便于后期维护。
3. 布线规范
- 线缆穿管或线槽保护，固定牢固，防止挤压和磨损；
- 强弱电线路分开敷设，间距符合弱电施工标准；
- 网线施工完成后使用测线仪进行通断测试，确保链路完整。
五、传感器现场安装步骤
添加图片注释，不超过 140 字（可选）
添加图片注释，不超过 140 字（可选）
添加图片注释，不超过 140 字（可选）

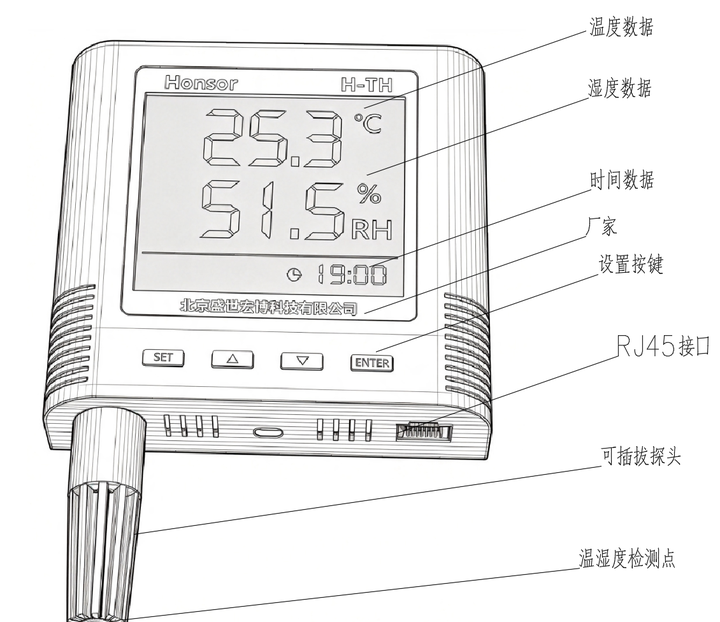

1. 设备固定：根据传感器外壳形式，使用配套螺丝将其安装在墙面、立柱或设备机架上，建议安装高度适中；温湿度探头应裸露在监测空间内，避免密闭包裹。
2. 线路连接：将制作好的水晶头网线一端插入传感器RJ45接口，另一端接入POE交换机的任意POE端口；接通后传感器屏幕亮起，设备开始运行。
添加图片注释，不超过 140 字（可选）
| 说明：本系统支持POE供电，无需额外布设220V电源线；如现场未使用POE交换机，可选用外置电源适配器供电型号。 |
3. 网络参数配置：设备上电后，通过配置工具设置传感器IP地址，确保所有设备与监控主机处于同一局域网网段，并记录每台传感器的IP及其安装位置。

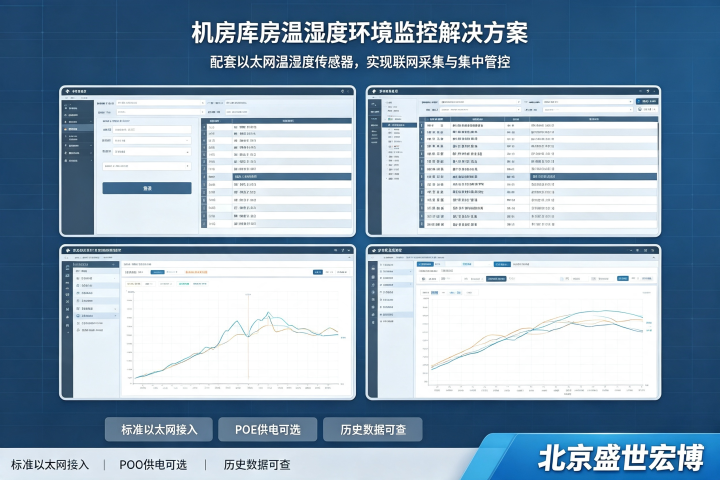

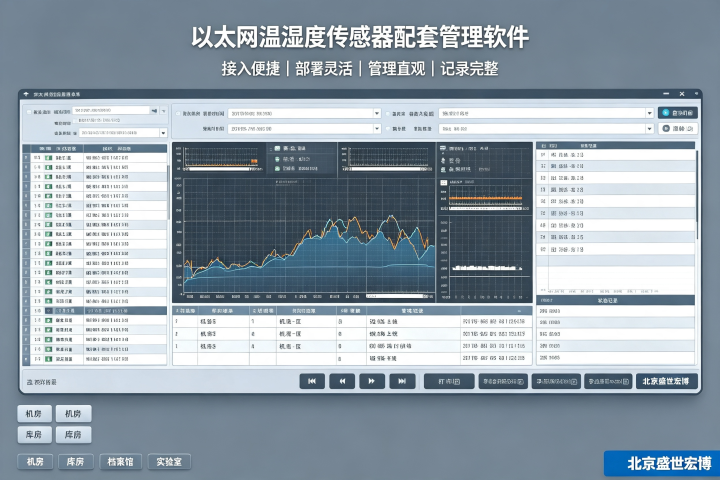

六、上位软件调试
1. 在监控主机上安装温湿度监控平台软件，并通过网线接入POE交换机；
2. 在软件中添加各以太网温湿度传感器，输入对应IP地址以建立通信；
3. 通信建立后，软件可实时读取各监测点的温湿度数据；
4. 根据实际管理需求设置温湿度上下限报警阈值，并启用数据自动记录功能。
七、安装注意事项
1. 传感器安装高度建议为地面以上1.2～1.8米，与墙体保持一定距离，避免墙体温度影响测量精度；
2. 探头应远离空调出风口、暖气片、照明灯具等热源或冷源；
3. 网线最大传输距离不超过100米，若点位距离较远，可增加交换机中继；
4. 在机房、档案库房等重要场所，布线应做好防火处理；
5. 定期检查网线接头和设备运行状态，确保系统长期稳定运行。
八、系统优势
1. 采用以太网通信，传输稳定、距离远，支持多点集中联网监测；
2. POE供电实现一线两用，减少电源线施工，降低施工成本；
3. 星型组网结构，单台传感器故障不影响其他设备运行；
4. 配套监控平台实现集中可视化管理，满足环境监管与数据溯源需求。
