高性能芯片背后的“隐形杀手”——IC载板故障，为何会损耗数十亿晶体管的算力？
黄森城
高性能芯片背后的 "隐形杀手"
IC载板故障
为何会损耗数亿晶体管的算力？
智能制造
随着高性能芯片快速发展，CoWoS、Chiplet 等先进封装技术加速普及，IC 载板成为高端半导体产业链不可或缺的关键一环。AI 算力浪潮进一步推动封装工艺向着更高精度演进。
IC 载板是芯片与外部电路的连接枢纽，承担信号传输、供电分配、散热支撑等功能，芯片能否稳定发挥性能，很大程度取决于载板品质。
工艺升级下，IC 载板线宽线距压缩至微米级，线路密如迷宫，良率管控难度显著提升，“微短路”便是高端 IC 载板量产过程中突出的测试难题。
01

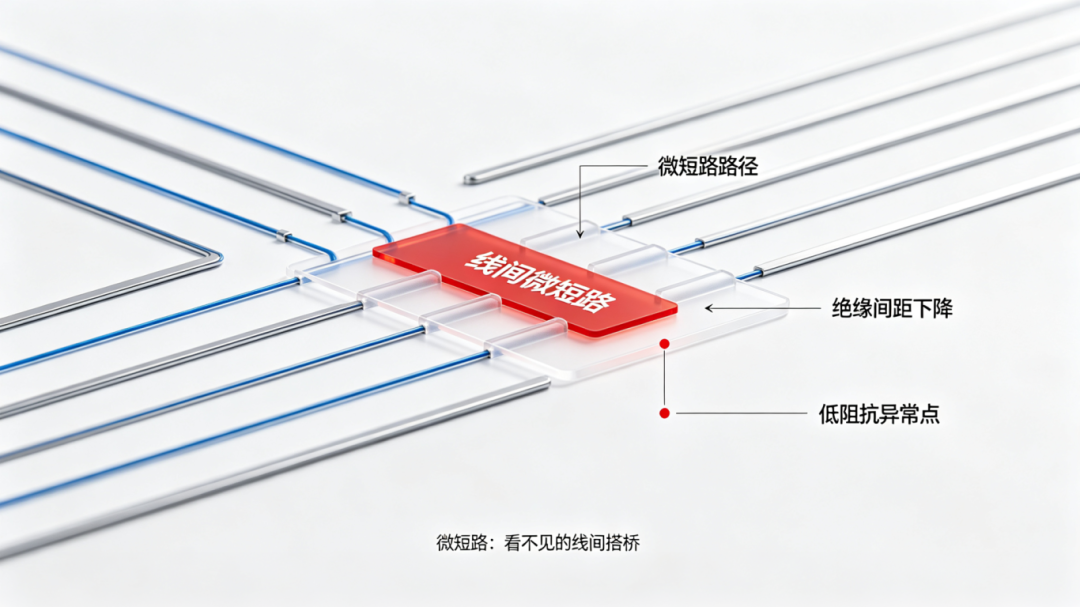

微短路
微米线路下的隐形线间搭桥
不妨试想：一枚指甲盖大小的芯片，内部集成数十亿颗晶体管。倘若承载它的 IC 载板上出现一条比头发丝细数百倍的 “多余导电通路”，轻则信号干扰、性能衰减，重则整颗芯片直接报废。
这类缺陷就是“微短路”。它并非完全导通的硬短路，而是绝缘下降形成的 “半短路”，看不见摸不着，往往只在特定电压、温度条件下才暴露异常，常规电测很难捕捉。微米级线路中如何检出这类缺陷，正是 IC 载板测试设备需要攻克的核心命题。
传统 PCB 线宽线距大多在 50 微米以上，短路缺陷依靠目视检查或常规电测便可检出。但进入 IC 载板微米级时代，测试精度要求发生本质变化。
重复定位精度：2.5微米
在这一尺度下，线路绝缘间距极小。蚀刻残留、介质层杂质、金属迁移等微小工艺偏差，都可能催生微短路路径。这类缺陷的检测难点在于：它不会持续稳定导通，往往仅在特定电压或温度条件下，才显现异常低阻抗。
常规开路/短路测试很难有效捕捉，需要更高灵敏度的电性能检测手段。行业常见方案包括施加微测试电压判定节点阻抗阈值，或依靠四线制测阻法识别毫欧级电阻变化。

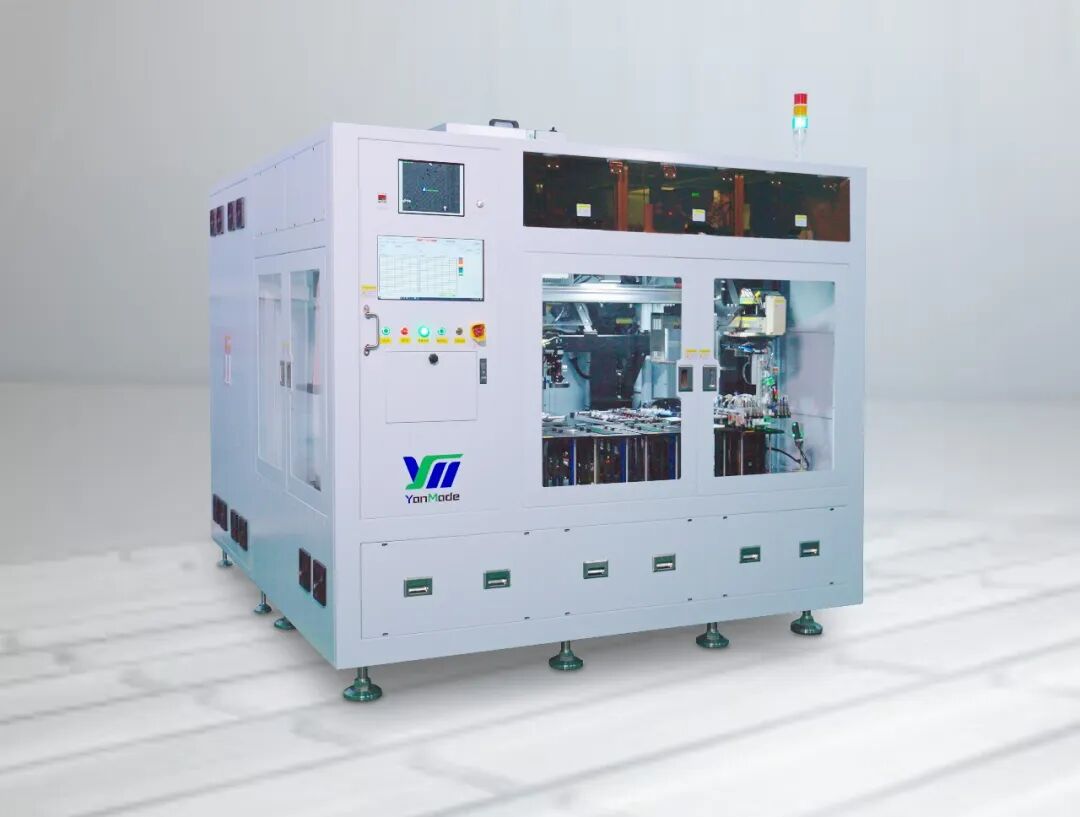

IC载板测试设备
燕麦科技 IC 载板测试设备支持开路检测、短路检测、四线检测、LEAK 检测、火花检测等多种电性能测试模式。设备采用双工作台布局与高刚性结构，2.5 微米重复定位精度，保障在微米级线路上稳定、精准完成测试。
02
测试设备
从 “能做” 到 “批量能做”
微短路检测，单点技术方案已有成熟路径。真正的考验落在量产端：如何在产线环境下高效、稳定、低成本完成全检。
IC 载板测试覆盖晶圆级到封测级多个环节。封测阶段的测试设备，既要守住微米级精度，也要兼顾产能。燕麦科技自主研发的IC载板测试设备采用双工作台布局，适配产品尺寸在45×50mm~150×250mm区间，在精密定位与测试效率之间实现平衡。
2026年关键进展
燕麦科技IC载板测试设备，从样机研发阶段正式迈入市场推广期。2026年6月，已斩获首个意向订单，正有序推进交付筹备工作。公司对标海外龙头设备厂商，持续迭代优化技术参数与产品稳定性。
03
赛道机遇
国产替代与市场空间
当前 IC 载板测试设备国产化率偏低，国产替代窗口期为先行者创造先发机会；但替代进程受技术迭代、客户验证周期、行业竞争等因素影响，存在不确定性。
据Prismark权威数据显示，2023年全球 IC 载板市场规模已接近 150 亿美元，预计2028年将突破 200 亿美元。TechSearch International《2024年全球电子基板测试设备市场报告》显示，2024年全球 IC 载板测试设备市场规模约 9.3 亿美元，预计2029年增至 15.7 亿美元，年复合增长率约 10.9%。测试设备作为载板制造的关键环节，需求随载板产能同步扩张。
从 FPC 到 IC 载板，燕麦科技正把十余年精密测试积累的运动控制、自动化系统集成能力，迁移至更高精度赛道。面对微米级线路带来的新挑战，公司持续打磨量产级测试方案，与 IC 载板产业链伙伴协同，共同筑牢产品良率根基。
关于 IC 载板测试，你还想了解哪些？欢迎留言告诉我们。
