JJF 2425-2026 二氧化碳培养箱校准装置

15156683480 20260904

  • 二氧化碳传感器
  • 湿度传感器
  • 温度传感器

JJF 2425-2026《二氧化碳培养箱校准规范》由国家市场监督管理总局于2026年6月25日发布，将于2026年12月25日正式实施。

一、 适用范围

本规范适用于二氧化碳（CO₂）培养箱的校准，涵盖医学、免疫学、遗传学、微生物学、农业科学、药物学等领域中用于细胞/组织体外培养的CO₂培养箱。

二、校准条件

2.1 环境条件

  1. 实验室环境温度：(18～28)℃；环境相对湿度：≤75% RH
  2. 校准场所避免气流直吹培养箱，远离热源、冷源、阳光直射；
  3. 供电电压满足设备说明书要求；
  4. 培养箱摆放水平，门封完好，无明显漏气；
  5. 校准时箱内空载，不放置样品；如用户需要模拟负载，应在原始记录、证书注明。

2.2 测量标准及配套设备（规范强制技术指标）

所有计量设备必须具备有效计量溯源证书。

1）多通道温度测量系统（含温度探头）

  • 测量范围：(0～80)℃
  • 最大允许误差：±0.1 ℃
  • 分辨力：≤0.01 ℃
  • 探头体积尽量小，减少对箱内气流场干扰；可同时采集 9 路温度。

2）二氧化碳气体分析仪

  • 测量范围：(0～20)% CO₂
  • 最大允许误差：±0.2%
  • 分辨力：≤0.1%

3）相对湿度测量模块（带湿度控制功能的培养箱必须配备）

  • 测量范围：(0～100)% RH
  • 最大允许误差：±2%RH
  • 分辨力：≤0.1% RH

三、校准项目与校准方法

3.1 外观及工作正常性检查

  1. 箱体外观完好，显示屏、按键、指示灯工作正常；
  2. 气路连接牢固，无漏气；设备运行无异常振动、异响；
  3. 箱体宜预留专用气体采样口；无采样口需开孔穿管，尽量降低漏气影响，记录开孔方式。

3.2 校准点选择

默认校准点：

  • 温度：37.0 ℃
  • CO₂浓度：5.0 %
  • 相对湿度：95 %RH
    可根据客户实际使用工况增加校准点，证书注明实际设定值。

3.3 测量点布点规则（核心）

箱体工作空间划分为上、中、下 3 个层面，中层为箱体几何中心平行底面平面。

测点距离箱体内壁：取箱体长、宽、高各边长的1/10；遇到风道位置，距离可加大，但最大不超过 500 mm。
如有样品架，下层测点布置在样品架上表面上方10 mm位置。

①温度测点

常规容积（0.05 m³～2 m³）：9 个温度测点

  • 上层：上层平面 4 个角点
  • 中层：中层平面 4 个角点 + 几何中心点
  • 下层：下层平面 4 个角点

9 点覆盖：上四角、中四角 + 中心、下四角。

特殊容积处理：

  • 容积＜0.05 m³（小箱体）：可减少测点数量；
  • 容积＞2 m³（大型培养箱）：增加测点；

凡是增减测点，原始记录、校准证书必须附测点布置示意图，写明每个测点坐标。

②CO₂浓度测点

仅 1 个测点：箱体几何中心点

  • 有预留采样口：直接从采样口抽取中心点气体；
  • 无采样口：采样管路末端探头放在箱体几何中心位置，泵吸采样。

③相对湿度测点

1 个测点：箱体几何中心点 ；仅对带湿度控制功能的培养箱开展本项目。

补充：如客户 GMP 需求需要做 CO₂均匀度、湿度空间均匀度，可协商增加多点，证书中注明为客户扩展项目，不属于规范强制项目。

3.4 稳定条件与数据采集

  1. 将培养箱设定至选定校准点，关闭箱门，开始稳定；
  2. 稳定时间优先按照设备说明书；说明书无规定时，稳定30 min，若仍未达到稳定，最多延长至 60 min；
  3. 稳定达标后开始采集：

经客户协商，可修改采集方案，但必须在校准证书、原始记录写明采集条件。

3.5数据计算

  1. 温度：示值误差、温度均匀度、温度波动度
  2. CO₂浓度：示值误差、波动度
  3. 相对湿度：示值误差、波动度（带控湿功能）。

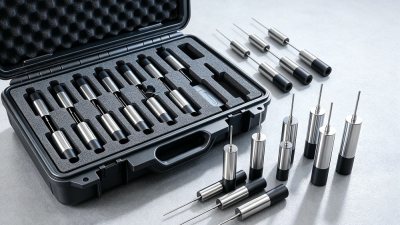

四、二氧化碳培养箱校准装置

产品型号
温度 探头数量 9（数量定制）
测量范围 （-40~125）℃
测量精度 优于±0.10 ℃
分辨率 0.01℃
湿度 探头数量 1（数量定制）
测量范围 （0~100）%RH
测量精度 优于±2%RH(10~30℃)
分辨率 0.01%RH
二氧化碳 探头数量 1（数量定制）
测量范围 （0~20）%
测量精度 优于±0.2%
分辨率 0.01%
最小采样间隔 1s
单个探头数据存储量 ≥100000组
传输方式 无线实时
供电方式 电池，可更换
