明治案例 | 流水线底部仅有4mm空隙，如何精准检测黑色来料？

明治传感 20260908

在工业自动化生产线上，传感器的选型往往决定着整个检测环节的成败。尤其是当面对黑色工件、狭小安装空间和固定机械结构这三重挑战时，很多工程师都会犯难。

今天，我们就通过一个真实案例，来看看明治传感EFL-30NM超薄型光电传感器是如何巧妙化解难题的。

应用场景

这是一条某零部件装配流水线，客户需要在流水线底部安装传感器，用来检测上方是否有工件通过。传感器与工件之间的检测距离被严格限定为11.3mm——这是由现有机械结构决定的，客户明确表示：“结构已经定型，不能改！”

起初，客户尝试使用普通的迷你红光漫反射光电传感器。然而，在实际测试中却发现了致命问题：来料工件是黑色的。黑色表面吸收了大量光线，导致普通红光传感器的检测距离从标称值急剧“缩水”，实际稳定检测距离仅有8mm左右。

这意味着，在11.3mm的安装距离下，传感器根本无法可靠地感知工件的“存在”，频繁出现漏检和误报，产线效率大受影响。

普通漫反射光电传感器的工作原理，是依靠发射红光并接收物体反射回来的光强来判断有无。当物体颜色越深（尤其是黑色），光线吸收率越高，反射率就越低。因此，反射回来的光信号强度不足，传感器就会“误以为”没有物体，导致检测距离大幅度衰减。

客户既不能改变工件颜色（那是产品本身的属性），又不能调整机械结构（那是既定设计），似乎走进了死胡同。

解决方案-超薄光电EFL

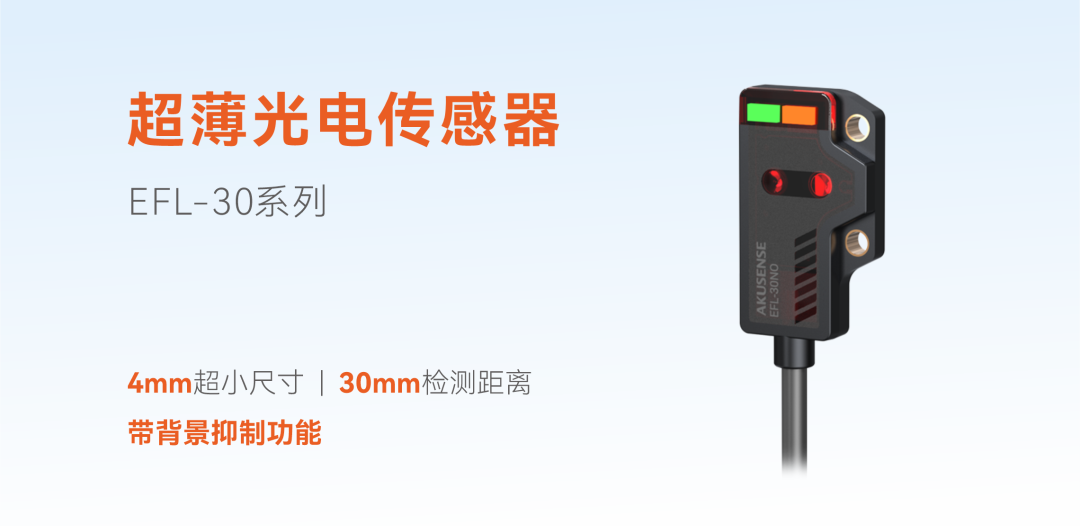

经过现场勘查和技术评估，我们向客户推荐了明治传感 EFL-30NM 超薄型背景抑制光电传感器。它的出现，恰好击中了所有痛点：

1. BGS背景抑制技术——专治“黑色衰减”

EFL-30NM内置BGS（Background Suppression）功能，不依赖反射光强弱，而是通过内部两个接收元件检测反射光的落点位置或能量分布差异。当物体距离变化，反射光回到接收器的位置随之改变，传感器通过比较这些信号，判断物体是否在设定距离内。因此，无论黑色还是白色工件，都能稳定检测，同时有效屏蔽背景干扰。

2. 4mm超薄尺寸——不改变机械结构的“通行证”

EFL-30NM的厚度仅有4mm，外形尺寸仅为20mm×14mm×4mm。如此纤薄的身材，让它可以轻松嵌入客户原本紧凑的安装空隙中，无需对流水线底部结构做任何机械改造，完美满足了客户“结构不变”的硬性要求。

3. 30mm检测距离——11.3mm绰绰有余

这款传感器的标准检测距离为30mm，远大于客户要求的11.3mm安装间距。不仅完全覆盖，还留有充足余量，即使工件位置有轻微波动，也能保证稳定响应。

4. 精准光斑，高速响应

在30mm处，EFL-30NM的光斑尺寸仅为0.5mm×0.5mm，可实现精确定位；同时响应时间≤1ms，能满足高速流水线节拍，做到“不漏一个、不错一个”。
