应用场景 | 条形光斑如何成为产线上的“稳定之选”
摩特传感器
在工业自动化检测中，很多时候问题不在于“测不准”，而在于“测不到”。
传统点状光斑光电传感器精度虽高，但光束过于集中。当被测物表面有镂空、缝隙、凹凸不平或形状不规则时，光斑很容易“漏掉”目标，导致信号丢失或误判。而条形光斑传感器的设计思路恰恰相反：把“点”变成“条”，用一条线状光束覆盖更宽的区域，只要目标物体的任何一部分进入光斑区域，就能被稳定检出。
这个看似简单的设计变化，却在多个行业的关键工位上发挥了不可替代的作用。

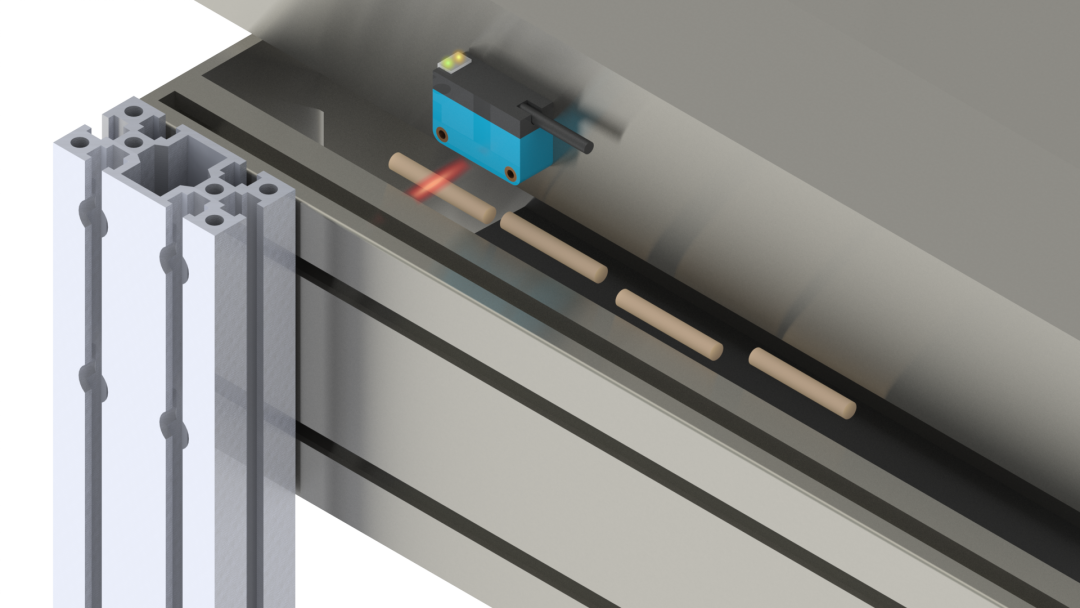

01-辣条包装计数
不固定位置的“稳定检出”
辣条包装产线有一个让人头疼的问题：每个辣条来料形状和状态极不规则，有的翘边、倾斜，位置随机在皮带的任意位置。传统背景抑制型光电面对这种位置随机物体时，检测极其不稳定，信号时有时无，计数自然不准。
解决方案的核心在于EZ-D561激光型条形光斑背景抑制光电传感器。60mm宽度覆盖整个皮带，无论辣条以何种姿态经过，传感器都能稳定输出信号，确保每一包都被准确计数，不漏不重。
对于食品包装这种高速、形状多变的场景，“能稳定检出”比“测得多精确”更有实际意义。

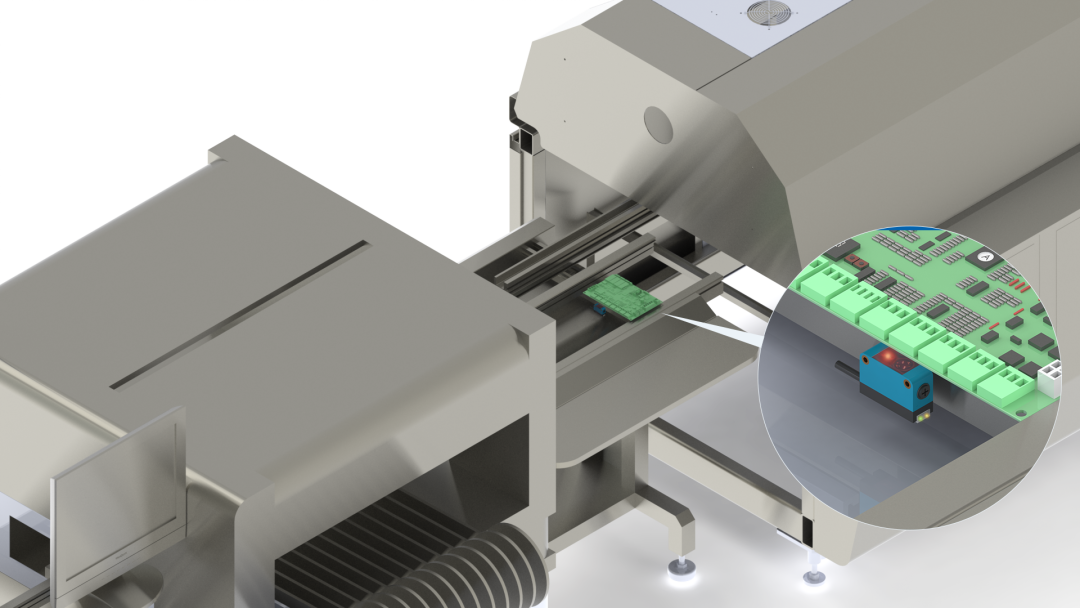

02-SMT电路板检测
镂空 孔洞 高反光表面的“穿透力”
PCB板（印刷电路板）的自动化输送检测，板上布满镂空的孔洞、焊接的凸起、高光亮的金属焊盘，普通的点状光斑照射上去，要么直接穿透孔洞导致“漏检”，要么在焊点表面产生多重反射信号导致“误触发”。
条形光斑传感器在这里的优势极为突出。摩特智能EZ-461线状光束设计，光斑覆盖面积远大于传统点状传感器。即便PCB板上存在大面积的镂空区域，只要光斑的任何一小段能打在板子的实体部分上，就能产生稳定的反馈信号，准确判断PCB的位置和计数。
在100mm距离处光斑尺寸达到10mm×30mm，专门针对黑色PCBA和镂空复杂PCBA优化，同时具备强大的抗光干扰能力，即使在高亮相机光源旁边也能稳定工作且不受目标颜色和背景颜色的干扰

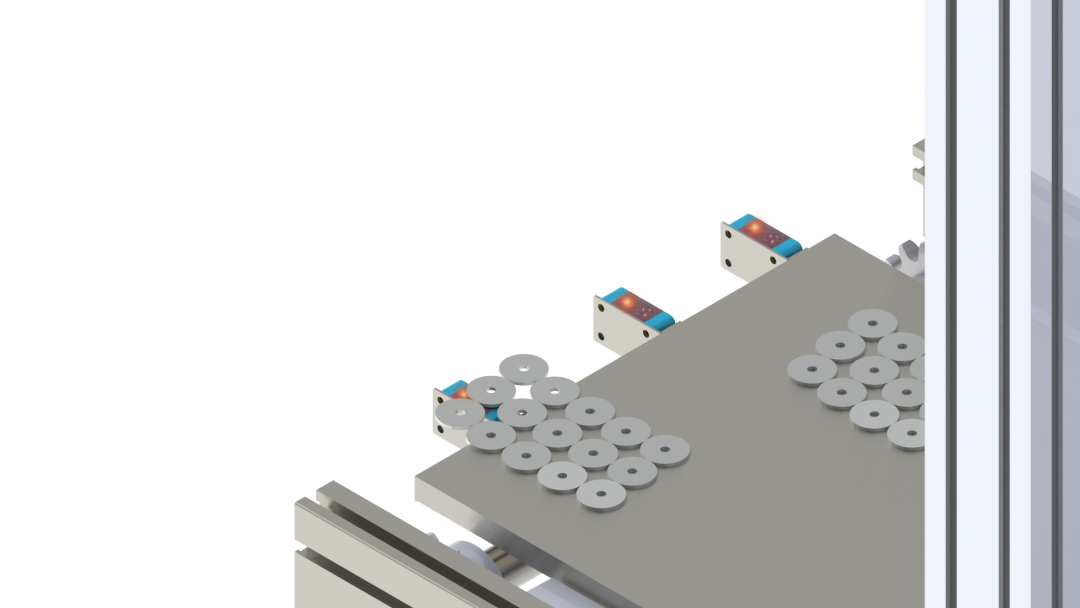

03-LED贴装检测
“容错检测”
这种自动化检测平台可以连续作业，大幅提升检测效率，并通过软件直观显示“PASS”或“NG”结果，彻底消除了人工误差 。
LED贴装产线对传感器提出了一个要求：要足够灵敏地检出贴好LED拼在一起镂空灯板，又不能在高速节拍下因为元件的凸起导致“误触发”信号。
条形光斑的长条状检测区域天然具备更高的容错能力。即使灯板没有精确落在光斑中心，只要在条形光斑的覆盖范围内，传感器依然能稳定触发。用更大的覆盖面积换取更高的检测稳定性。

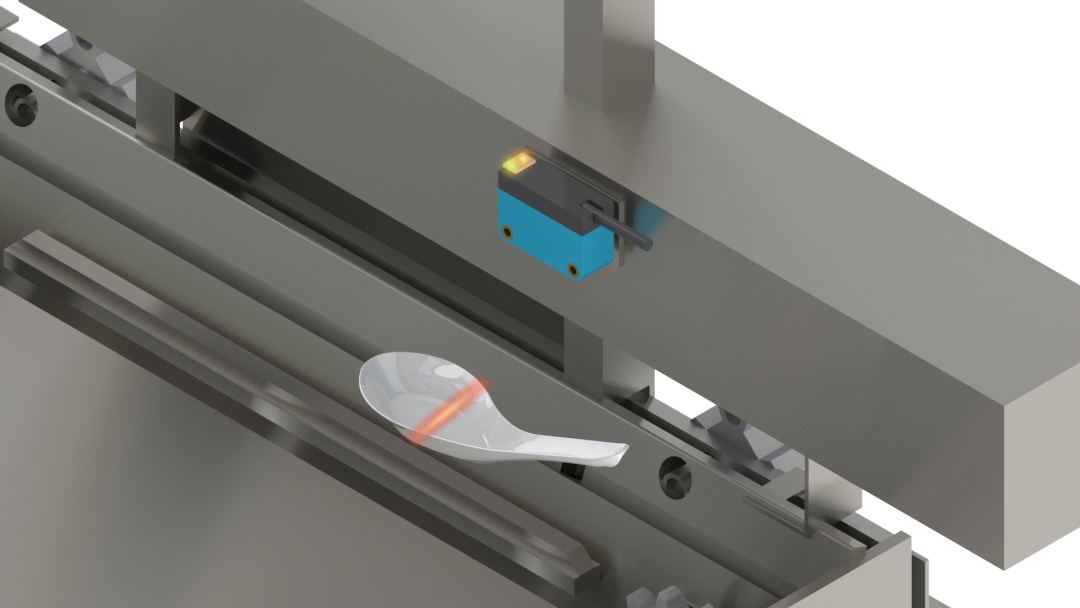

04-消毒清洗包装餐具检测
“数得清”
餐具消毒，清洗，包装如何知道里面放了多少餐具？餐具皮带线摆放杂乱，特别是勺子这种不规整物体，检测难度不小。
条形光斑传感器：不追求单点的高精度，而是通过更大的检测面积获取全局信息。将“点检测”扩展为“线检测”，用覆盖范围的扩大来弥补单个检测点的信息局限。稳定的检测不规整，和摆放杂乱位置的勺子。
条形光斑传感器的价值，不在于它比点状光斑“更准”，而在于它比点状光斑“更稳”。
在辣条包装、PCB板、LED贴装和洗碗机这些场景中，被测物的共同特征是形状不规则、表面不连续、姿态不确定。点状光斑面对这些特性时容错率极低，而条形光斑用一条线覆盖更大的检测区域，本质上是在用空间冗余换取信号稳定。
对于工程师和采购者来说，选型的逻辑也很清晰：当被测物“不规整”，或者安装空间导致光斑无法精准对准目标时，条形光斑就是比点状光斑更务实的选择。
MOTEE 摩特
广东摩特智能控制有限公司是一家以“专用芯片化”路径重新定义工业传感器的国家高新技术企业，也是工业自动化智能传感器领域的创新引领者。
公司集芯片设计、封装、研发、生产与销售于一体，构建起“芯片+算法+硬件”三维一体的全技术链，年装机量超过1500万只，已成为颇具影响力的民族品牌。
产品聚焦光电、槽形、光纤、位移、接近、安全及专用类智能传感器，广泛服务于3C电子、新能源、汽车制造、半导体、机器人、包装、物流等行业。
