手持式检测仪器的电源开关设计：上电默认关机为什么重要
sensormTYK
做手持式检测仪器的同行大概都遇到过：装配产线一通电，机器自己亮了，传感器前端跟着上电，返工重来。

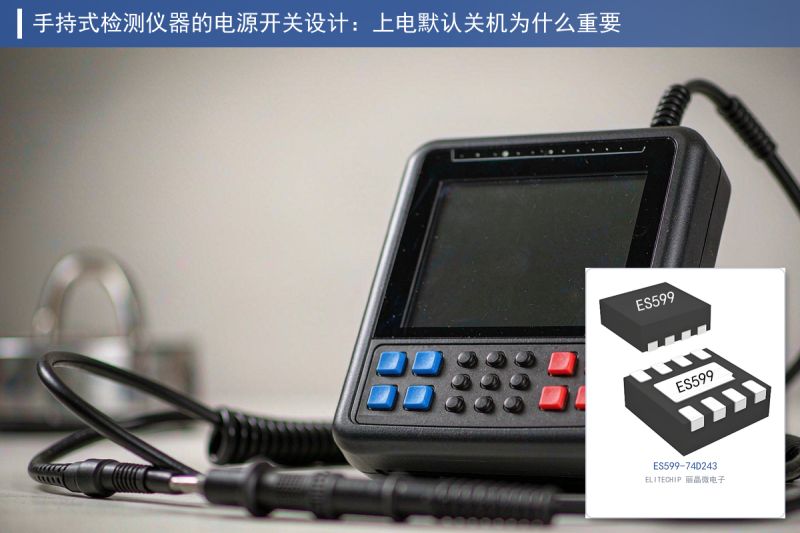

问题出在电源开关逻辑。整机通断交给一颗电源开关芯片管最省心，它负责按键之后的上电和下电。ES599-74D243出自丽晶微电子，这类芯片上电默认不工作，也就是默认关机，装配完成前整机是死的，不会因为产线误通电就点亮，对工厂是少一道返工。手持式检测仪器往往整机贵，产线误点亮一次就可能烧传感器，这颗默认关机等于加了一道保险。
仪器里传感器前端往往单独使能。这颗芯片三路OUTL低电平有效、一路OUTH高电平有效，正好用来分别使能主控和传感器部分。比如OUTH拉高给传感器供电，OUTL拉低驱动指示灯，逻辑分得开，画板子清楚。每路低电平或高电平输出都是220mA，带个小传感器模块和指示灯够用，超220mA要外挂MOS。有些气体或光电传感器前端吃电流大，记得提前算一路够不够，不够就分两路或外挂扩流。
巡检类仪器最在意待机。静态电流2uA，整机待机几乎不掉电，放仓库几个月还能开机。供电2.2-5.0V，单节锂电直接接，不用额外稳压。双按键也实用：KEY1长按1秒开、短按关，现场快操作；KEY2长按3秒开和关，放工具包挤压不会误开机，巡检员把仪器塞包里跑现场，不会半路自己亮，到了点位再长按开，稳。
封装DFN-8L超薄，适合薄机身手持设备，单手拿着不硌。底部焊盘悬空，PCB布局要留散热接地焊盘，否则回流虚焊，整机可靠性受影响。工作温度-10℃~+70℃，常温巡检足够，北方的极寒户外或工业高温车间别用，那种要宽温料，别拿消费级硬扛。
还有一点容易被忽略：OUTL低电平有效和OUTH高电平有效电平相反，传感器使能脚极性要核对，接反了会出现通电即工作，反而失去开关意义。画原理图时把两路分开标清楚，layout复查一遍。
巡检员实际使用的节奏也值得考虑。到了检测点位，长按KEY2三秒开机，开始采样；挪到下一处，塞包里不会误开，到位置再开。比单键方案少很多误触，数据也不会被中途误点亮干扰。这种操作逻辑对一线工人很友好，培训成本低。
薄机身之外，DFN-8L省下的板面积能留给传感器走线和屏蔽，整机更紧凑。回流焊工艺成熟，贴片良率高，配合上电默认关机，产线直通率有保障。
顺带说下版本，ES599-74D243是V03改短按关下降沿触发的版本，早期版本KEY1逻辑不同，选型拿样确认料号，别混用导致现场手感对不上。芯片程序固化，贴片即用，不用产线烧录，整机装配少一道工序。
采购层面，这类ASIC按量报价，批量越大单价越划算，比外挂MCU加一堆外围元件省钱也省板面积。对仪器厂来说，BOM整洁、出错点少，售后压力小。
从整机成本看，单颗ASIC替代MCU加去抖外围，小批量也划算，板面积还小。程序固化贴片即用，工厂不用烧录工位，直通率更高。巡检数据可靠性也受益，误点亮少了，电池和传感器寿命都长，现场少宕机，这对售后和客户信任都实在。
另有版本可按功能要求重新定制开发程序，原厂支持，比如改长按时长、改输出极性都能谈。需要规格书和样片可联系索取。
