物联网低功耗开关机IC：让传感节点待机5μA
sensormTYK

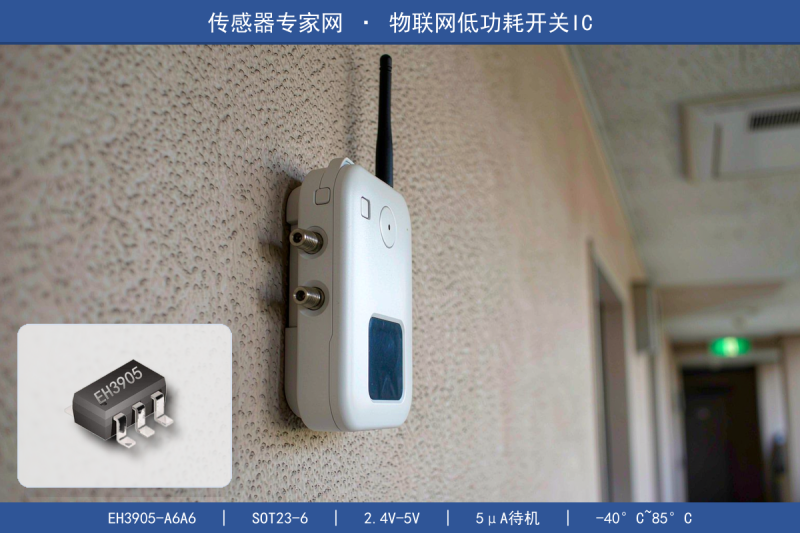

无线传感节点最怕两件事：电池早早耗光，和误触把系统唤醒。LoRa、NB-IoT、蓝牙温湿度、水浸、烟感、门磁这类节点，大多靠小电池撑一年以上，电源管理稍有疏漏，续航目标就崩了。一颗低功耗开关IC能帮上忙——EH3905-A6A6把待机做到5μA，靠双按键控制整个节点的上下电。
传感节点的典型架构是：电池→开关IC→DC-DC或LDO→MCU+传感器+无线模块。关机时开关IC切断后级供电，后级零耗，整机只剩IC自身的5μA待机。按下KEY1约1秒，OUTL变低、OUTH变高，后级得电启动；再长按约1秒关机，输出翻回，节点重新沉睡。KEY2则关机要长按约3秒，适合放在外壳内部防误触。
上电默认状态要写进设计文档：OUTL高、OUTH低，即待机。很多节点第一次上电"不工作"，其实是等按键，不是故障。把这个默认态和MCU的复位时序对齐，避免上电瞬间后级被误供电。SOT23-6只有6脚，1脚KEY2、3脚KEY1、4脚OUTH、5脚OUTL、6脚VDD、2脚GND，脚位紧凑但要留好按键走线间距。
驱动能力是14mA。IOL典型14mA（VDD=5.0V、VOL=0.7V），IOH约6mA。传感节点后级若只是LDO使能和MCU唤醒，14mA足够；但如果要直驱射频功放、电磁阀、加热片，必须外挂三极管或MOS。过VDD、过GND极限均50mA，超了烧毁不可逆。扩流时OUTH接PMOS栅极、OUTL接NMOS栅极最顺手，外管扛负载，IC只出逻辑。
温度按工业级对待。推荐工作-40°C~85°C，参数保证以-40°C低温下限为界，低于此或高于85°C都可能漂移。户外水浸、烟感、农业监测节点常年在低温或日晒下，设计余量要留。存储-40°C~125°C只是入库运输标准，不代表工作态。
静态5μA在VDD=3.0V、输出关闭时测得。单节锂电2.4V-5V都能喂，覆盖满电到放空。但要注意VDD对VSS极限-0.3V~6.0V，任意引脚对VSS不超-0.3V~VDD+0.3V，电池反接或热插拔得加防反接保护。物联网低功耗开关 IC的价值，是把"断电即真零耗"和"一键唤醒"结合，比让MCU一直睡浅觉省得多。
再给个节点布线细节。开关IC放在电池之后、DC-DC之前，去耦用0.1μF陶瓷电容贴近VDD-GND。按键走线远的话加一点滤波，避免EFT干扰误唤醒。唤醒后MCU再给IC一个反馈，或仅靠按键维持，看你是"按键唤醒"还是"按键开关"模式。SOT23-6占板极小，适合塞进烟感、门磁那种紧凑外壳，BOM上能少一颗MCU和几颗阻容。
节点若用KEY2的3秒长按关机，要在结构上把KEY2藏好，别让用户随手按到关机。很多现场故障其实不是芯片问题，而是按键布局没防住误触。低功耗开关机芯片选型，先看负载电流是否落在14mA内、温区是否覆盖布点环境。节点若长期无人维护，建议把关机键时长设长一点防误触，并在固件里做二次确认。需要完整电气参数与参考电路，可联系方案商索取规格书与样片；若节点对按键时序、输出极性、开关逻辑有定制需求，方案商可按功能重新定制开发程序。
