TPS62912是具有集成铁氧体磁珠滤波器补偿的 17VIN、2A 低噪声和低纹波降压转换器
产品详情
描述：
TPS6291x 器件是一系列高效、低噪声和低纹波电流模式AQS210PSX同步降压转换器。这些器件非常适合通常使用 LDO 进行后置调节的噪声敏感型应用，例如高速 ADC、时钟和抖动清除器、串行器、解串器和雷达应用。
这些器件以 2.2 MHz 或 1 MHz 的固定开关频率运行，并且可以与外部时钟同步。
为了进一步降低输出电压纹波，该器件集成了环路补偿，可与可选的第二级铁氧体磁珠 LC 滤波器一起工作。这允许低于 10 μV RMS的输出电压纹波。
类似于低噪声 LDO 的低频噪声水平是通过使用连接到 NR/SS 引脚的电容器对内部电压基准进行滤波来实现的。
可选的扩频调制方案将 DC/DC 开关频率扩展到更宽的跨度，从而降低了混频杂散。
特性：
●低输出 1/f 噪声 < 20 μV RMS（100 Hz 至 100 kHz）
●铁氧体磁珠后的低输出电压纹波 < 10 μV RMS
●> 65 dB 的高 PSRR（高达 100 kHz）
●2.2MHz 或 1MHz 固定频率峰值电流模式控制
●可与外部时钟同步（可选）
●集成环路补偿支持用于具有 30-dB 衰减的第二级 LC 滤波器的铁氧体磁珠（可选）
●扩频调制（可选）
●3.0V 至 17V 输入电压范围
●0.8V 至 5.5V 输出电压范围
●57-mΩ/20-mΩ R DSon
●输出电压精度为 ±1%
●精确的使能输入允许
○用户定义的欠压锁定
○精确排序
●可调软启动
●电源良好输出
●输出放电（可选）
●–40°C 至 150°C 结温范围
●2.0mm × 2.0mm QFN，0.5mm 间距
●使用 TPS6291x 和WEBENCH电源设计器创建定制设计
应用：
●电信基础设施
●测试和测量
●航空航天和国防（雷达/航空电子设备）
●医疗的
参数：
输入电压 (最小值) (V)：3
输入电压 (最大值) (V)：17
输出电压 (Min) (V)：0.8
输出电压 (最大值) (V)：5.5
输出 (最大) (A)：2
Iq (典型值) (uA)：5000
开关频率 (Min) (kHz)：900
开关频率（最大）（kHz）：2420
特征：使能、频率同步、输出放电、过流保护、电源良好、软启动可调、扩频、同步整流、UVLO 固定
工作温度范围（℃）：-40 到 150
调节输出 (#)：1

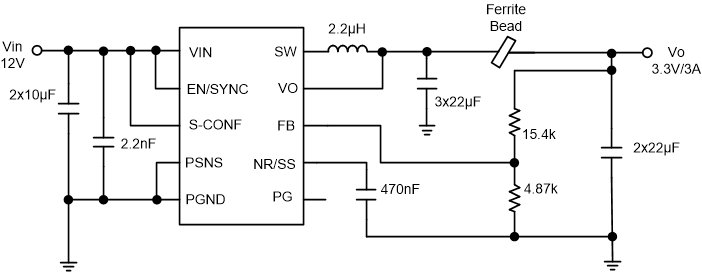

◆TPS62912 典型应用

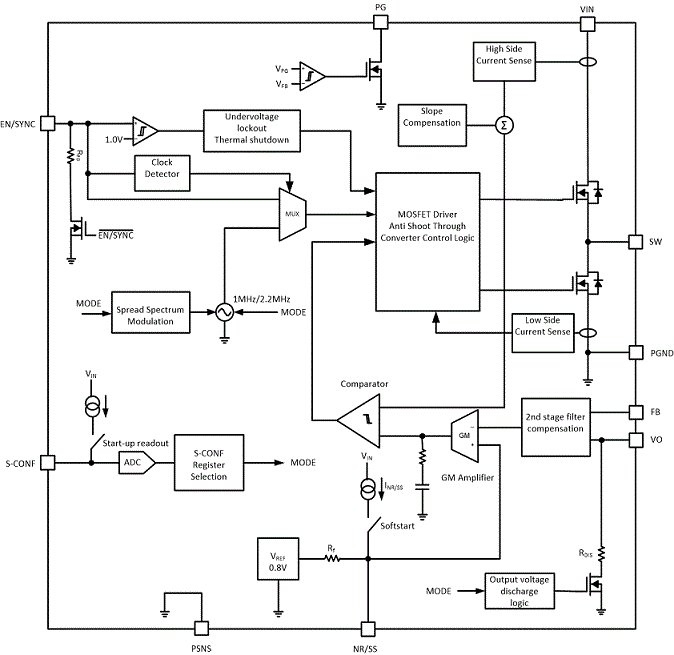

◆TPS62912 功能框图
