软包电池厚度尺寸测量方法
软包电池是比较于圆柱电池和方形电池两种硬壳电池的存在，它的外壳一般是铝塑复合膜，而方形电池、圆柱电池则是采用密封的硬体外壳包装，它们积攒的热量很难释放，一旦电池内部的压力较大时，会容易引起爆炸，所以出厂时，会对电芯厚度进行逐一测量，模拟电池盒内的空间尺寸，测量过程包括给软包电池施加固定的压力，并测量厚度尺寸，进行优良品管控。
目前检测软包电池芯厚度，有如下几种办法：

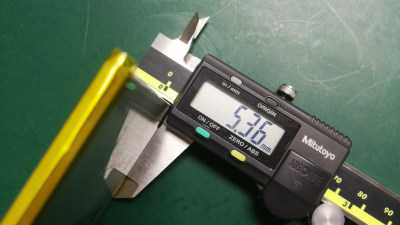

1、 采用卡尺测量
电芯厚度，必须在平行板内夹紧测量。使用平行板的目的，是模拟电池盒内的空间。卡尺卡在哪里，会影响读数。而且卡尺与电芯的夹角也会影响读数。夹得多紧，要征得顾客同意。因为这和电池盒的强度有关。但我们自己可以根据经验，建议一个参考压强。
优点：成本低，产品更新换代，只需要对操作人员重新培训即可。
缺点：效率低，无法形成设备批量化生产，而且检测精度无法保证。
2、采用2D激光测厚仪测量
用3D激光线扫轮廓传感器，通过机构运动，扫描软包电池表面高度值，然后根据高度值去管控软包电池封边后的厚度
优点：适合较大面积软包电池封边检测
缺点：没有给软包电池表面施加固定压力，只采集到厚度尺寸，不适合于软包电池电芯成品检测。
3、采用基于高度规的电池测厚仪
优点：适合较大面积软包电池封边检测
缺点：没有给软包电池表面施加固定压力，只采集到厚度尺寸，不适合于软包电池电芯成品检测。
4、采用力距传感器测量
工作原理说明：
力矩传感器内部集成直线电机、运控控制、驱动单元、位移传感器等元器件，通过专业算法，实现电流与压力的转换，可精准控制压力值，并通过高精度光栅尺，测出被测物的厚度值
优点：结构简单、压力精准控制、快速测量、测量精度高，适合用于半自动化或者全自动化设备在线测量
缺点：制造技术要求相对较高
5、采用砝码配重的控力位移测量方法
工作原理说明：压力：配重砝码与压合块通过钢丝绳相连，调整砝码重量，从而调节压合块施加到被测物体上的压力。
厚度测量：通过位移传感器，读取压合块的高度值，从而计算出被测物的厚度。
优点：原理简单，技术门槛低。
缺点：结构复杂、压力控制不精准，难以调整、效率比较慢，设备制造成本高。
