INA2128是双路、低功耗仪表放大器
产品详情
描述：

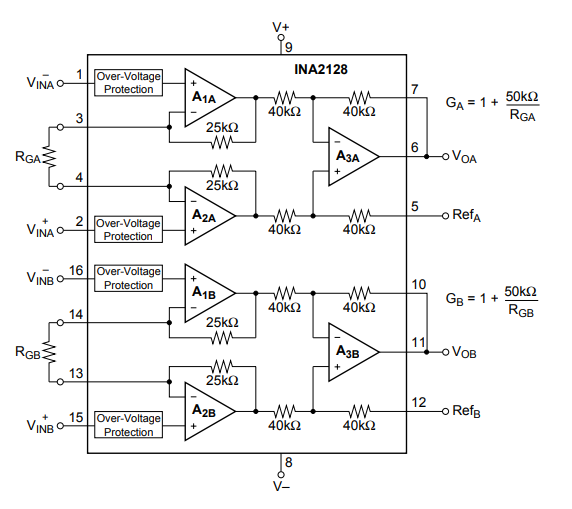

INA2128 是一款双通道、低功耗、通用仪表ADC0809CCV放大器，具有出色的精度。其多功能 3 运算放大器设计和小尺寸使其成为各种应用的理想选择。电流反馈输入电路即使在高增益（G = 100 时为 200kHz）下也能提供宽带宽。
单个外部电阻器可将任何增益设置为 1 至 10,000。内部输入保护可承受高达 ±40V 的电压而不会损坏。
INA2128 经过激光微调，可实现非常低的失调电压 (50μV)、漂移 (0.5μV/°C) 和高共模抑制（G ≥ 100 时为 120dB）。它采用低至 ±2.25V 的电源供电，每个 IA 的静态电流仅为 700μA——非常适合电池供电和多通道系统。
INA2128 采用 16 引脚塑料 DIP 和 SOL-16 表面贴装封装，规定温度范围为 -40°C 至 +85°C。
特性：
●低失调电压：最大 50μV
●低漂移：0.5μV/°C（最大值）
●低输入偏置电流：最大 5nA
●高 CMR：最小 120dB
●输入保护至 ±40V
●宽电源范围：±2.25V 至 ±18V
●低静态电流：700μA / IA
●16 针塑料 DIP，SOL-16
●应用
○传感器放大器热电偶、RTD、电桥
○医疗仪器
○多通道系统
○电池供电设备
参数：
通道数 (#)：2
VS（最大）（V）：36
VS (分钟) (V)：4.5
输入偏移 (+/-) (最大值) (uV)：50
增益（最小值）（V/V）：1
增益（最大值）（V/V）：10000
1 kHz (Typ) 时的噪声 (nV/rt (Hz))：8
特征：电流反馈、过压保护
CMRR (最小值) (dB)：120
输入失调漂移 (+/-) (Max) (uV/C)：0.5
输入偏置电流 (+/-) (最大值) (nA)：5
Iq (典型值) (mA)：0.7
最小增益带宽 (Typ) (MHz)：1.3
增益误差 (+/-) (最大值) (%)：0.5
工作温度范围（℃）：-40 至 85
类型：电阻器
输出摆幅裕量（至负电源） (Typ) (V)：0.8
输出摆幅裕量（至正电源） (Typ) (V)：-0.9
输入共模裕量（至负电源） (Typ) (V)：1.7
输入共模裕量（至正电源） (Typ) (V)：-1.4
0.1 Hz-10 Hz（典型值）时的噪声 (uVpp)：0.2
增益非线性 (+/-) (Max) (%)：0.002
