鼎阳科技推出新型数字示波器 可将电信号变成可视化图像
示波器，是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程。近年来，不断扩展的便携式电子产品朝着低功耗、低电压电子系统迅速发展，这对以数字示波器为代表的电子测试测量仪器的分辨率和底噪提出了更高的要求。分辨率越高，意味着示波器能够更精细地显示信号细节并进行更加精准的测量。

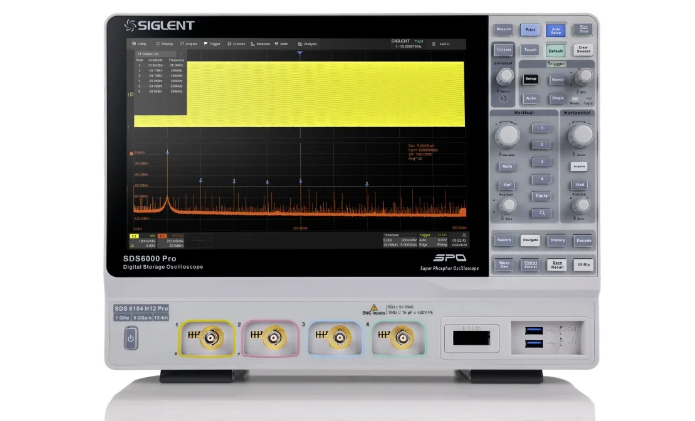

文中所述新款示波器，图自鼎阳科技
为此，5月11日，深圳市鼎阳科技股份有限公司正式发布SDS6000 Pro系列数字示波器。据了解，该示波器新品是一款集大成的高分辨率、高带宽的数字示波器，具有最高12-bit垂直分辨率、最高1GHz带宽、最高5GSa/s实时采样率和250Mpts/ch存储深度，具备4个模拟通道和16位数字通道，其全带宽下的本底噪声低至125μVrms，直流增益精度可达±0.5%。
鼎阳科技称，8-bit分辨率的量化等级为256，而12-bit分辨率的量化等级为4096，这就意味着鼎阳科技采用12-bit ADC的SDS6000 Pro系列示波器是传统8-bit示波器信号分辨能力的16倍，可轻松观测到更清晰的波形，更多信号细节，并进行更精准的波形测量。

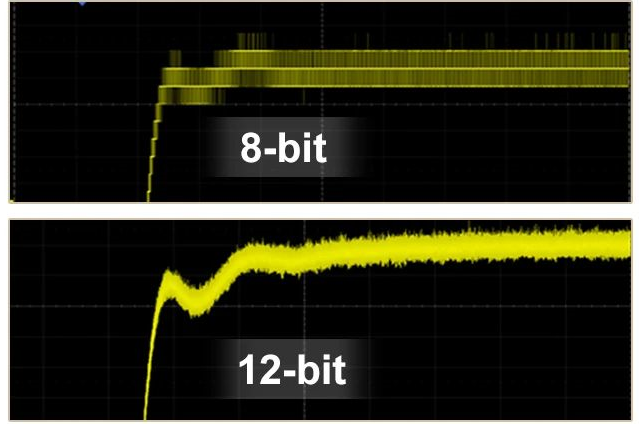

8-bit VS 12-bit示波器波形显示，图自鼎阳科技
据介绍，SDS6000 Pro具有强大的数据分析处理能力。通过硬件加速的FFT功能，支持8M点FFT频谱分析，4条独立的Math波形，支持20多种常用数学运算，并带有公式编辑器支持用户自定义运算表达式，实现复杂的嵌套运算。SDS6000 Pro还具有事件搜索、历史模式、高速模板测试等功能，大大提升了信号分析处理效率。
同时，标配的波特图功能扩展了其应用范围，在滤波器设计、环路稳定性分析等测试调试工作中，可搭配波形发生器附件或SDG系列波形发生器，绘制出被测件的波特图，直观地观察到电路的幅频和相频曲线，从而判断环路是否稳定。
另外，该系列示波器具备电源分析选件，能帮助用户快捷测量和分析电源领域中的多个项目，如电源质量分析、谐波分析、纹波分析等，可广泛应用在开关功率器件参数测量、电源控制回路调制特征分析和线路功率谐波分析等领域，极大简化电源测试手动操作步骤，提高工程师测试效率，从而缩短电子产品开发上市时间。
