大联大世平集团推出基于onsemi产品的5G基站电源方案
2022年8月9日，致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下世平推出基于安森美（onsemi）FAN65008B同步降压IC的5G基站电源方案。
5G时代的到来，从根本上颠覆了现有的传统通讯方式，它加速了现实社会与互联网空间的快速融合，让人与人、人与机器的交互都步入了一个全新的水平。而发展5G的一重要目标就是在提高信息传输速率、减少延迟的同时，节约能源、降低系统成本。随着5G信号大规模覆盖需求增大，大量5G基站的建设已迫在眉睫，这势必会为电源市场带来新的机会。顺应此趋势，大联大世平基于安森美FAN65008B同步降压IC推出了5G基站电源方案。
安森美FAN65008B是一款高性能同步PWM降压稳压器，其集成了高边和低边功率MOSFET，支持从4.5V到65V的宽电压范围，能够处理的连续电流高达10A。此外，onsemi的PowerTrench MOSFET工艺与领先业界的封装技术将FAN65008B集成在一个四方扁平无引线（PQFN）封装中，能够在电源路径上提供极低的寄生效应，使开发人员能够实现98.5%的峰值能效。这意味着使用FAN65008B比使用一个外部MOSFET的方案具有更低的振铃和更低的电磁干扰性（EMI）。除了上述特性，FAN65008B还具有可调过流保护、热关断、过压保护和短路保护等功能，可以保护器件本身和任何下游电路不受损害。
图示3-大联大世平集团推出基于onsemi产品的5G基站电源方案的方块图
在5G技术发展如此快速的进程中，基站电源要兼顾低成本、高能效以及方便极简、快速部署的需求，大联大世平联手onsemi推出的5G基站电源方案针对市场痛点进行优化，能够满足行业需求，助力5G基站建设快速推进。
核心技术优势：
Ÿ 宽输入电压范围：4.5V至65V；
Ÿ 连续输出电流：10A；
Ÿ 具有输入电压前馈的固定频率电压模式PWM控制；
Ÿ 0.6V参考电压，精度为0.67%；
Ÿ 可调开关频率：100kHz至1MHz；
Ÿ 双LDO用于单电源操作并减少功率损耗；
Ÿ 用于轻负载的可选CCM PWM模式或PFM模式；
Ÿ 宽工作范围的外部补偿；
Ÿ 可调软启动和Pre−Bias启动；
Ÿ Enable功能具有可调节的输入电压欠压锁定（UVLO）；
Ÿ Power Good指示；
Ÿ 过流保护、热关断、过压保护、欠压保护和短路保护；
Ÿ 高性能薄型6mm x 6mm PQFN封装；
Ÿ 无铅且符合RoHS标准。

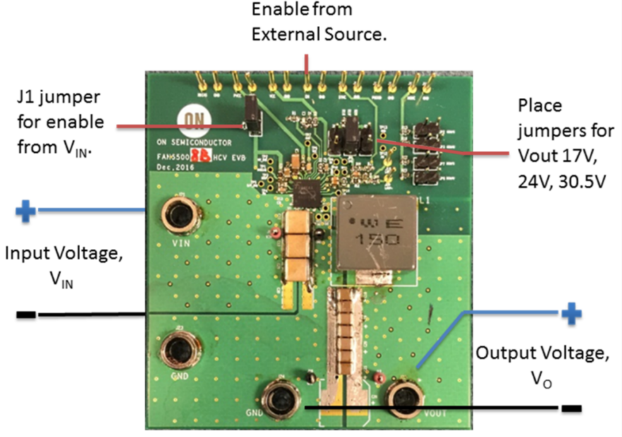

方案规格：
Ÿ 输入电压范围：30V至60V；
Ÿ 输出电流：10A；
Ÿ 输出电压：24V；
Ÿ 输出电压涟波：40mVp-p；
Ÿ 切换频率：300kHz。
