ISO35T是具有集成变压器驱动器的 1Mbps 全双工 2.5kVrms 隔离式 RS-485 和 RS-422 收发器

产品详情

描述：

ISO35T 是一款隔离式差分线路收发器，具有集成振荡器输出，可为隔离变压器提供初级电压。该器件是一款适用于 RS-485 和 RS-422 应用的ADV7183BKSTZ全双工差分线路收发器，可通过将引脚 11 连接到引脚 14 并将引脚 12 连接到引脚 13 轻松配置为半双工操作。

这些器件是长传输线的理想选择，因为接地回路被断开以允许更大的共模电压范围。该器件的对称隔离栅经过测试，可在总线收发器和逻辑电平接口之间提供 60 秒内每个 VDE 的隔离。

任何有线 I/O 都可能受到来自各种来源的电气噪声瞬变的影响。如果这些噪声瞬变具有足够的幅度和持续时间，它们可能会损坏收发器和/或附近的敏感电路。ISO35T 可以显着降低数据损坏和损坏昂贵控制电路的风险。

ISO35T 的使用温度范围为 –40°C 至 85°C。

特性：

●专为 RS-485 和 RS-422 应用而设计

●信令速率高达 1 Mbps

●1/8 单位负载 – 总线上最多 256 个节点

●热关断保护

●典型效率 > 60% (ILOAD = 100 mA) - 见 SLUU470

●低驱动器总线电容 16 pF（典型值）

●用于总线开路、短路、空闲的故障安全接收器

●逻辑输入可承受 5V

●50kV/μs 典型瞬态抗扰度

应用：

●隔离的 RS-485/RS-422 接口

●工厂自动化

●电机/运动控制

●HVAC 和楼宇自动化网络

●网络安全站

参数：

类型：RS-485

数据速率（最大）（Mbps）：1

工作温度范围（℃）：-40 至 85

◆ISO35T典型应用电路

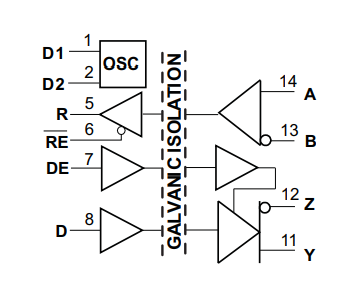

◆ISO35T 功能框图
