振弦式反力计轴力计 荷载计钢支撑测力传感器地铁工程监测仪器
GEOZLJ-50振弦式反力计,又称轴力计,是一种振弦式载重传感器,具有分辨力高、抗干扰性能强,对集中载荷反应灵敏、测值可靠和稳定性好等优点,能长期测量基础对上部结构的反力,对钢支撑轴力及静压桩试验时的载荷,并可同步测量埋设点的温度.
主要技术指标
规格：50、100、150、200、250、300、400、500、600
测量范围： 500、1000、1500、2000、2500、3000、4000、5000、6000KN
分辨力： ≤0.08%F·S
综合误差： ≤2.0%F·S
工作温度：-25℃～+60℃
工作温度精度：±0.5℃
埋设与安装
轴力计的使用场合较多,仪器的工作及施工条件也不完全一样,需要时可及时与我厂联系,,下面主要针对支撑轴力测量的安装情况进行叙述

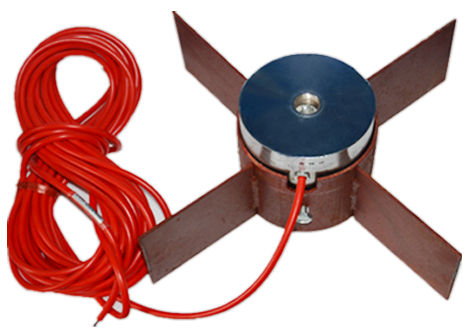

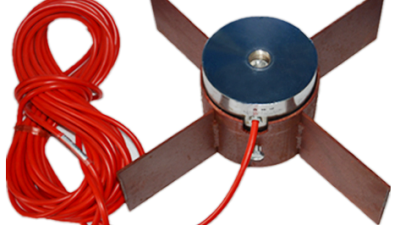

1、由我厂配套提供的轴力计安装架(另购),安装架圆形钢筒上没有开槽的一端面与支撑的牛腿(活络头)上的钢板电焊焊接牢固,电焊时必须与钢支撑中心轴线与安装中心点对齐.
2、待冷却后,把轴力计推入焊好的安装架圆形钢筒内并用圆形筒上的4个M10螺丝把轴力计牢固地固定在安装架内,使支撑吊装时,不会把轴力计滑落下来即可.
3、测量一下轴力计的初频,是否与出厂时的初频相符合(≤±20HZ),然后把轴力计的电缆妥善地绑在安装架的两翅膀内侧,使钢支撑在吊装过程中不会损伤电缆为准.
4、钢支撑吊装到位后,即安装架的另一端(空缺的那一端)与围护墙体上的钢板对上,轴力计与墙体钢板间最好再增加一块钢板250㎜×250㎜×25㎜,防止钢支撑受力后轴力计陷入墙体内,造成测值不准等情况发生.
5、在施加钢支撑预应力前,把轴力计的电缆引至方便正常测量时为止,并进行轴力计的初频率的测量,必须记录在案.
6、施加钢支撑预应力达设计标准后即可开始正常测量了.
7、变量的确实:一般情况下,本次支撑轴力测量与上次同点号的支撑轴力的变化量,与同点号初始支撑轴力值之差为本次变化量.并填写成果汇总表及绘制轴力变化曲线图.
