河长制水质在线悬浮物/污泥浓度检测传感器

余小姐 13410851282 20220824

工业废水监测

随着国家环保政策日益完善和管理的加强，水质在线监测仪在实际监测中得到了广泛应用。云传物联结合近两年来互联网+环保的研发经验，针对畜禽养殖行业废水场、市政污水站、农村生活污水、重大涉水企业，推出了水质在线检测仪，可实现水质的实时连续监测和远程监控。为及时掌握涉水企业的水质状况，解决业主方、环保部门对所管辖片区的环保水质监管、总量控制落实情况提供了依据。

一、产品介绍
智能型悬浮物传感器是一款采用RS485通讯接口和标准Modbus协议的智能水质传感器。该传感器基于组合红外吸收散射光线法，应用ISO7027方法可以连续精确测定悬浮物/污泥浓度。按照ISO7027红外双散射光线技术不受色度影响测定悬浮物/污泥浓度值。根据使用环境可以选配带自清洗功能。数据稳定，性能可靠；内设自诊功能，保证数据准确；安装和校正简单。该传感器具有免维护、抗干扰能力强等优点。广泛应用于地表水、市政污水、工业废水、污水处理、自来水厂、过程控制等领域。
二、工作原理
智能型悬浮物传感器采用散射光式悬浮物测量法原理设计制作而成。当一束光束射入水样时，由于水样中悬浮物质使光产生散射，通过测量后向散射光的强度，并与内部标定值进行比对，从而计算出水样中的悬浮物，经过线性化处理输出最终值。
悬浮物是指悬浮在水中的固体物质，是衡量水污染程度的指标之一，造成水浑浊的主要原因。随着颗粒物浓度不断增大，入射光不能照射到所有颗粒物，并且在90°方向的散射光被其它颗粒物遮挡而检测不到，因此采用两束更小的散射光测量悬浮物。
三、产品特点
散射光原理，内置温度传感器；
支持RS-485，Modbus/RTU协议；
光纤式结构，抗外界光干扰能力强；
红外LED 光源，稳定性高；
IP68防护，水深20米内。
四、技术参数
型    号 AMT-WN300
测量原理散射光法
量程范围 0～2000.0mg/L
分辨率 0.1mg/L，0.1℃
精    度 ±5%(取决于污泥同质性)，±0.3℃
校准方式两点校准
温度补偿自动温度补偿(Pt1000)
输出方式 RS-485(Modbus/RTU)
工作条件 0～50℃，<0.2MPa
存储温度 -5～65℃
外壳材质 POM、ABS
安装方式浸入式安装，3/4"NPT管螺纹
线缆长度 5米，其它长度可定制
功    耗 0.2W@12V
电    源 12～24VDC
防护等级 IP68

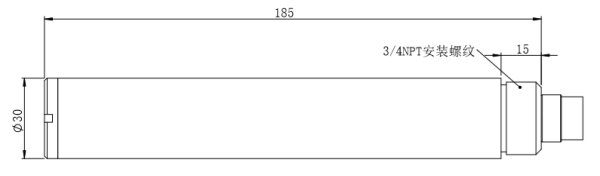

五、尺寸图

*注：传感器接头为M16-5芯防水接头公头。
六、传感器安装
传感器安装距离要求：与侧壁保持5cm以上，与底部保持10cm以上。
七、电气连接
传感器线缆为4芯双绞屏蔽线，线序定义：
红色线—电源线（12～24VDC）
黑色线—地线（GND）
蓝色线—485A
白色线—485B
通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失。
接线说明：考虑到线缆长期浸泡在水中（包括海水）或暴露在空气中，所有接线处均要求做防水处理，用户线缆应具有一定的防腐蚀能力。
八、应用市场
广泛应用于市政/工业废水：初级和二次沉淀池、回流活性污泥、废活性污泥、混合液、曝气池、排水、地表水、市政污水、工业废水、污水处理、自来水厂、过程控制...等诸多领域。
