LMH32401是可编程增益、差分输出高速跨阻放大器
产品详情
描述：
LMH32401 器件是一款可编程增益、单端、输入至差分输出跨阻放大器，适用于光检测和测距 (LIDAR) 应用以及激光测距系统。LMH32401 器件的增益可配置为 2 kΩ 或 20 kΩ。LMH32401 器件具有 1.5V PP的输出摆幅，设计用于驱动 100Ω 负载。
LMH32401 器件具有一个集成的 100mA 钳位，可保护AD1583ARTZ-REEL7放大器并允许器件从过载输入条件中快速恢复。LMH32401 器件还具有集成环境光消除电路，可用于代替光电二极管和放大器之间的交流耦合，以节省电路板空间并降低系统成本。在需要直流耦合的情况下，可以禁用环境光消除电路。
可以使用EN引脚将 LMH32401 器件置于低功耗模式，以在不使用放大器时节省功耗。将放大器置于低功耗模式会将其输出引脚置于高阻抗状态。此功能允许将多个 LMH32401 放大器多路复用到单个 ADC，其中EN控制引脚用作多路复用器选择功能。
特性：
●集成可编程增益：2 kΩ 或 20 kΩ
●性能，增益 = 2 kΩ，C PD = 1 pF：
○带宽：450兆赫
○输入参考噪声：250 nA RMS
○上升、下降时间：0.8 ns
●性能，增益 = 20 kΩ，C PD = 1 pF：
○带宽：275兆赫
○输入参考噪声：49 nA RMS
○上升、下降时间：1.3 ns
●集成环境光消除
●集成 100mA 保护钳位
●集成输出多路复用器
●宽输出摆幅：1.5 V PP
●静态电流：30毫安
●封装：16 引脚 VQFN 和裸芯片
●温度范围：–40 至 +125°C
应用：
●机械扫描激光雷达
●固态扫描激光雷达
●激光测距仪
●光学ToF位置传感器
●无人机视觉
●工业机器人激光雷达
●移动机器人激光雷达
●真空机器人激光雷达
参数：
通道数 (#)：1
GBW（典型值）（MHz）：450
总电源电压 (Max) (+5V=5, +/-5V=10)：3.45
总电源电压 (Min) (+5V=5, +/-5V=10)：3
Vos（偏移电压@25 C）（最大值）（mV）：20
轨到轨：不
特征：集成 TIA
带宽@Acl (MHz)：450
工作温度范围（℃）：-40 到 125

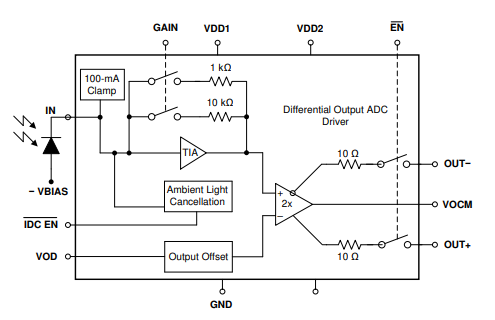

◆LMH32401 简化框图

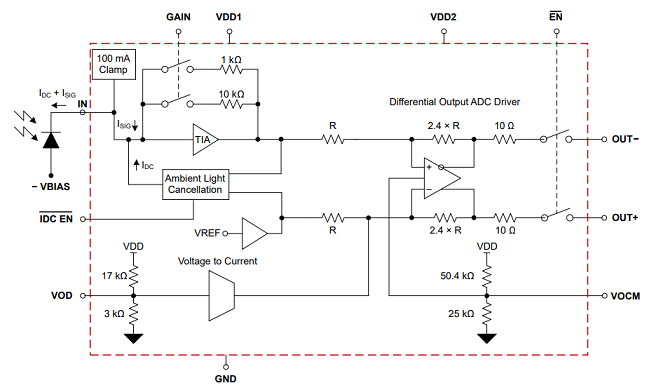

◆LMH32401 功能框图
