深圳市韵烁科技有限公司,专注于摄像头测试图卡,机器视觉标定板,测试用面反射光源,透射型光源灯箱的研发设计与销售;摄像头图像测试实验室的搭建;光学辅件的销售;摄像头测试软件和图像质量分析软件的开发。
公司产品广泛应用于相机、手机、电脑等消费电子产品;医疗、车载、无人机、安防监控、机器视觉、智能交通、智能家居、航空航天、VR以及无人车间等行业。
公司产品自主研发创新,与时俱进;竭诚为客户提供专业的产品支持与优质服务;热忱欢迎海内外客商前来洽谈合作。
主要产品

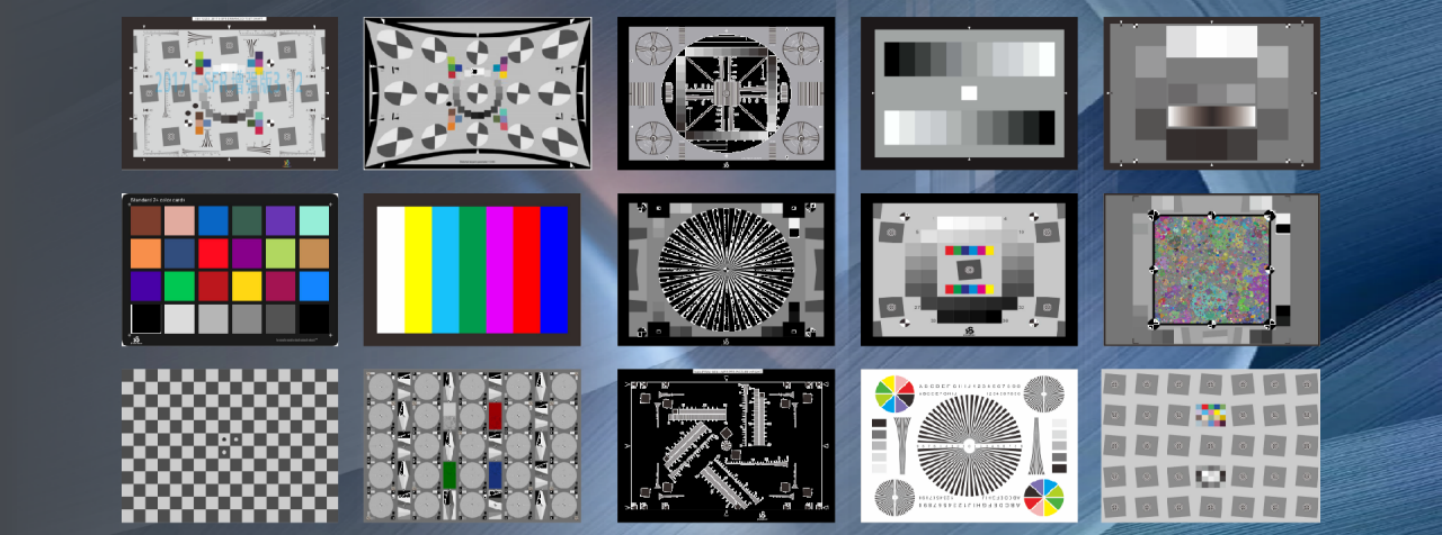

测试图;标定板;光源设备;测试设备;光学件;辅助配件;图像实验室;订制测试卡;图像分析软件
行业方案
医疗器材摄像头测试
医疗行业在很多方面采用成像技术,例如,内窥镜、药丸相机、口腔镜、头戴摄像头等等,因此影像产品的质量测试工作也必不可少。医疗摄像头在工作时拍摄距离比较短,视场角也比较小,需要用到比较精细的测试卡。基础测试项目:解析度;畸变;视场角景深;色彩还原 (色彩偏差、色彩饱和度、白平衡)。基础测试卡:分辨率
安防监控测试
随着安防监控行业市场的发展壮大,市场对于安防监控摄像头的像质水平也有了更高的期待,相关的质量检测机构和生产商对于相机的像质提出了更高的要求。由此对应监控摄像头的性能检测显的尤为重要安防监控摄像头的测试,主要有5个功能要求:1.自动增益控制;2.自动白平衡调整;3.逆光补偿;4.日夜模式和电子快门。这也是IP
汽车辅助影像系统测试
随着摄像头在汽车行业应用的不断增多,汽车影像对于图像质量的要求也越来越高了。我司为汽车行业提供完整的摄像头图像质量分析测试方案,可以分析超声波类,雷达和激光雷达传感器成像系统,以及图像处理算法。顺着自动驾驶技术的不断发展,智能化汽车也会越来越安全。一般测试项目:测试项目参考标准分辨率ISO12233:2014畸
行车记录仪测试
基础测试项目:测试项目测试子项目测试目的曝光曝光范围测试夜晚至白天(夏天晴天中午)是否均能正确曝光场景切换响应时间测试车辆进出隧道环境亮度突变时能否快速自适应颜色色彩还原视频中的颜色是否与实物颜色一致颜色均匀性画面内色彩分布是否均匀视场角水平视场角行车记录仪是否满足广角及其标
称值清晰度MTF测试画面清晰
手机摄像头测试
一般的测试项目:解析度--目前解析度的测试方法很多,主流的是通过契型线和MTF函数来测试,特别说明对于远距离测试解析度的情况推荐使用双光源分别从左右以45°入射照亮分辨率测试卡。色彩还原--测试在各种光源环境摄像头下对物体色彩的还原能力。畸变--测试摄像头拍摄物体畸变程度。白平衡--测试各种光源环境下摄
车载环视系统标定装置
车载环视系统包括:
装配在车体前、后、左、右的四路摄像头(M);
对应设置在四路摄像头(M)下方地面上的四个标定板(图卡1);
分别设置于相邻两个平行于第一标定板(图卡1)之间地面上的四个第二标定板(图卡2);第二标定板(图卡2)位于相邻两路所述摄像头(M)的重合摄像区间内。
摄像头标定机构包括:
图像获取模块---用于在标定过程中获取摄像头(M)拍摄的第一标定板(图卡1)和所述第二标定板(图卡2)的图像;
坐标确定模块---用于根据所述图像,确定第一标定板(1)和第二标定板(2)上各角点在车身坐标系中的坐标;
坐标确定模块包括:
第一坐标确定单元,用于根据摄像头(M)拍摄的第一标定板(图卡1)的图像,确定第一标定板(图卡1)上各角点在车身坐标系中的坐标;
第二坐标确定单元,用于根据摄像头(M)拍摄的第二标定板(图卡2)的图像,确定第二标定板(图卡2)上各角点在车身坐标系中的坐标;
摄像头外参标定模块---用于根据第一标定板(图卡1)和第二标定板(图卡2)上各角点在车身坐标系中的坐标,分别标定所述摄像头(M)相对于车身坐标系的外部参数。
摄像头外参标定模块包括:
第一摄像头外参标定单元,用于根据第一标定板(图卡1)上各角点在车身坐标系中的坐标,标定摄像头(M)相对于车身坐标系的第一外部参数;
第二摄像头外参标定单元,用于根据第二标定板(图卡2)上各角点在车身坐标系中的坐标,标定所述摄像头(M)相对于所述车身坐标系的第二外部参数。
标定装置还包括---导向机构(GR),用于使待标定车辆(CAR)的行驶路径不经过第一标定板(图卡1)和第二标定板(图卡2)。
导向机构(GR)包括:
设置于待标定车辆(CAR)的车轮内侧地面上的两条导轨;
导向机构上的多个位置传感器,设置在地面预设行驶区域;
控制器,设置在所述待标定车辆(CAR)上;
报警器,设置在所述待标定车辆(CAR)上;
位置传感器、所述控制器、所述报警器顺次电性连接。
Camera测试项目及测试设备
Camera的质量历来受到极大的重视,如何评测Camera的性能也成了各个厂商最为关心的一件事情。我司根据大量客户的反馈以及以往的测试经验,总结了以下11个Camera测试项目及测试设备。1、逆投影解析2、解像力测试 MTF3、解像力测试 TV-Lines EIA CHART4、解像力测试 SFR/TV-Lines ISO12233 CHART5、色彩还原能力测试 Color Fidelity:ColorChecker CHART/D656、灰度分辨能力测试 灰阶 EIA CHART/灰阶卡7、相对照度测试 Shading 8%Gray CHAR8、视场范围测试 FOV ColorChecker CHART/FOV Chart9、漏光与鬼影测试 Flare 暗室10、影象畸变测试 Distrotion11、室内/室外实际拍摄 清晨/黄昏
3D摄像头测试
一、光学方面
1、视场角测试
测试工具:视场角测试图纸ISQ-171-116
测试方法:摄像头对准图纸中心进行测试,然后根据拍摄图像读出数据。
2、工作距离
测试工具:直尺/激光测距仪
测试方法:摄像头对准分辨率测试图纸测试,使用直尺/激光测距仪测试成像清晰范围距离
3、分辨率
测试工具:透射式ISO12233分辨率测试卡(2000线)ISQ-219-100D
测试方法:摄像头对准分辨率测试图纸测试,将拍摄图片导入软件中分析中心、四角分辨率值,对准参数判断是否合格。
二、成像(双摄像对比一致性)
1、畸变
测试工具:畸变测试卡ISG-013-100D
测试方法:摄像头对准畸变测试卡图纸测试,将拍摄图片导入软件中分析,即可得出畸变值。
2、相对照度、白平衡
测试工具:18%灰度测试卡ISQ-180-403D
测试方法:摄像头对准畸变测试卡图纸测试,将拍摄图片导入软件中分析。即可得出相对照度及白平衡值。
3、色彩还原性、视点色彩一致性
测试工具:24色色卡 ISG-180-419D
测试方法:摄像头对准24色色卡图纸测试,将拍摄图片导入软件中分析,即可得出色彩饱和度、色彩偏差,对比值得出一致性。
4、灰阶
测试工具:灰阶测试卡ISD-023-100D
测试方法:摄像头对准24色色卡图纸测试,将拍摄图片导入软件中分析,即可得出灰阶数。
5、分辨率
测试工具:透射式ISO12233分辨率测试卡(2000线)ISQ-219-100D
测试方法:摄像头对准分辨率测试图纸测试,将拍摄图片导入软件中,分析中心、四角分辨率值,对准参数判断是否合格。
6、信噪比
测试工具:ISO15739摄像头噪点测试卡ISQ-171-205D
测试方法:摄像头对准24色色卡图纸测试,将拍摄图片导入软件中分析,即可得出信噪比值。
7、立体视觉对齐(垂直,水平视差)、视点数量、延时(动态)、帧率、感光度
这几项没有图纸可以测试,到时拿到摄像头后再商议下如何测试。
三、辅助设备
色温与照度可调摄像头测试灯箱
