卡伦测控技术（无锡）有限公司 成立于 2011 年，公司注册资金 2000 万。现在江苏无锡·中国电子(无锡)数字芯谷拥有 3800 平生产制造基地和研发电子实验室。全体员工通过十几年的专业科研、高校科研成果转化以及技术引进合作，在试验方法均满足 GB、GJB、MIL、JIS、IEC、ATE、AEC 等相关试验标准筛选要求及规定下，一直致力于可靠性环境模拟试验设备、可靠性老化测试设备、低温恒温专用设备研发、生产、销售并为客户提供行业整体解决方案。

公司产品分为两大模块

一、可靠性试验设备，几乎覆盖所有电子元器件可靠性试验，是国内可靠性试验设备产品线齐全的供应商。设备有：芯片气体冲击、步入式试验室、超快速冷热冲击试验机、恒温恒湿试验箱、应力筛选试验箱、冷热冲击试验设备、气体式冲击试验机、液态冲击试验箱、耐候试验设备、快速温变试验箱、高温老化室、老化测试室、低气压试验机、QUV 紫外线老化试验机、淋雨试验箱、沙尘试验箱、盐水喷雾试验机等。

二、可靠性老化测试设备，如高温反偏老化系统（HTRB)、高温高湿反偏老化系统（H3TRB)、间歇式功率循环试验系统（IOL)、HTOL 集成电路高温动态老化测试系统、HAST 高加速寿命偏压老化测试系统、IGBT 模块高温反偏老化测试系统、HTGB 高温栅反偏老化测试系统、高精密导通电阻测试系统等。

发展历程

2024年11月  公司迁址至无锡市锡山区安镇街道先锋中路6号中国电子(无锡)数字芯城，入驻数字化产业集聚区，提升研发与生产协同能力。定位为智能测控技术综合服务商，覆盖智能仪器仪表、光学仪器、半导体设备等高附加值领域，形成“研发+制造+服务”一体化模式。

2023年5月  注册资本从1000万元增至2000万元，新增5G通信技术服务、工业自动化系统销售等业务，强化在智能制造与通信技术领域的布局。

2023年2月  公司启动重大战略转型，正式更名为卡伦测控技术(无锡)有限公司，并全面调整经营范围，从传统环境试验设备转向智能仪器仪表、光通信设备、半导体专用设备等高端制造领域，涵盖研发、生产、销售及技术服务全链条。

2011年7月  公司前身“无锡环试通试验设备有限公司”成立，初期聚焦环境试验设备的研发、制造及进出口业务。

荣誉资质

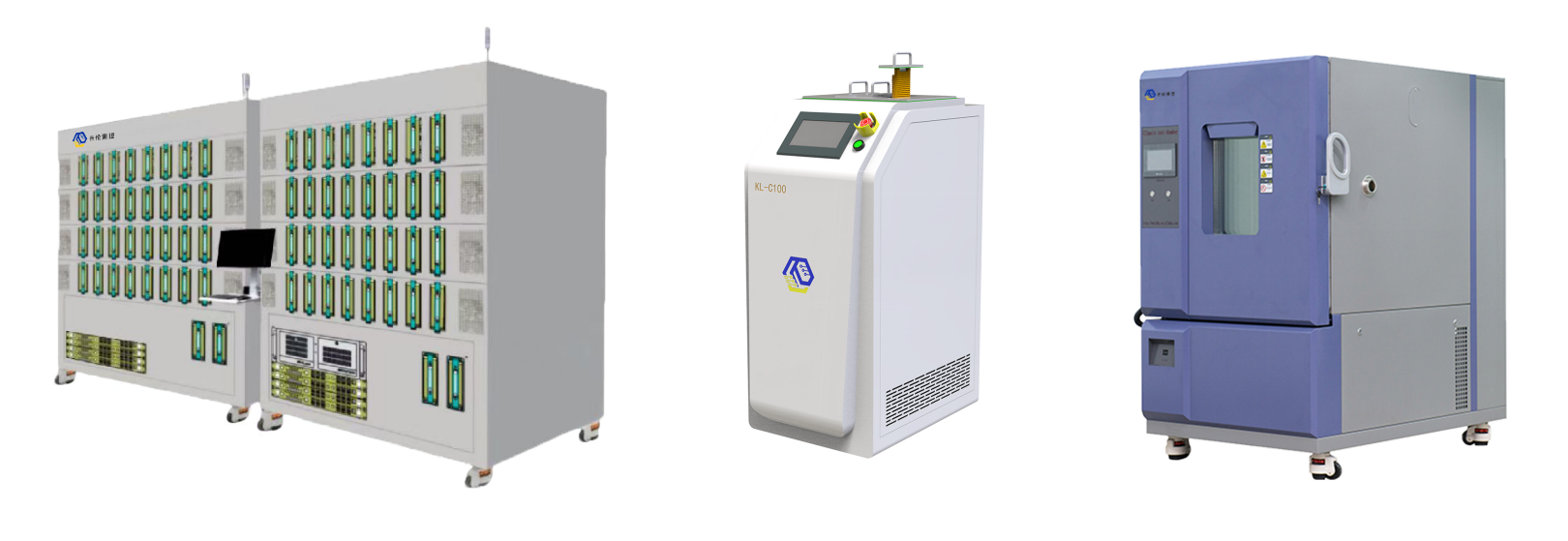

主要产品

半导体芯片可靠性测试设备

半导体芯片可靠性测试设备是确保芯片在全生命周期内性能稳定、符合严苛使用要求的关键工具。其作用贯穿芯片设计、制造、封装及终端应用，尤其在应对高温、高压、辐射、机械应力等复杂环境时，能精准暴露潜在缺陷，优化芯片设计。

MEMS标定(量产、工程验证）

MEMS标定是连接设计与实际应用的关键环节，通过系统性校正将理论性能转化为实际可用性。其作用不仅在于提升单器件精度，更通过消除环境干扰、工艺波动和长期老化影响，确保MEMS在汽车、消费电子、医疗等领域的可靠性和功能安全。

可靠性环境模拟试验设备

可靠性环境模拟试验设备在产品的研发、生产和质量控制中发挥着至关重要的作用，通过模拟极端或特定环境条件，评估产品在实际使用中的性能和耐久性

应用领域

MEMS在汽车、消费电子、医疗、半导体、汽车零部件、家电、新能源、信息通讯等领域

实验室

环境与可靠性测试 、失效分析 、培训与技术服务 、第三方实验室整体筹建
