TDK宣布推出新数字传感器 扩大其TMR角度传感器组合

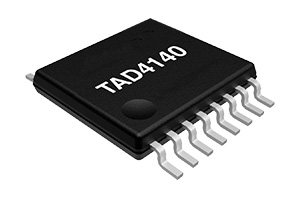

7月2日消息，TDK公司已宣布，其新型数字TAD4140传感器将扩展其隧道磁阻（TMR）角度传感器产品系列。与TDK现有的数字角度传感器TAD2141相比，新TAD4140专为高要求的汽车和工业应用而设计，在单个TSSOP16封装中，新TAD4140具有两个信号处理器单元和2×2个TMR桥的完全冗余。两个角度传感器都能够在-40℃到+150℃的环境温度范围内进行360°的无触点感应，使该设备适用于电机控制应用，例如电动助力转向（EPAS）系统中的无刷直流（BLDC）电机换向。
TDK数字角度传感器组合的各种内部诊断功能使TAD2141和TAD4140都能与要求功能安全的严格汽车应用兼容，TAD4140满足汽车安全完整性等级D（ASIL D）的要求，由于其电隔离信号、高信号可用性和高诊断覆盖率，能够支持故障运行模式。
数字输出支持霍尔仿真（UVW）、最多12位编码器（ENC）、增量编码器（ABZ）、脉宽调制（PWM）和串行外围接口（SPI）等功能。由于其内置冗余，TAD4140可以同时提供两个不同的输出，如ABZ和ENC，以计算速度、方向和电机位置。这意味着传感器可用于两个电子控制单元（ecu）以主/从配置工作的应用，例如在转向马达位置检测等应用中。
TDK最先进的TMR技术可与专用专用集成电路（ASIC）结合使用，包括嵌入式数字信号处理器（DSP）。通过集成静态和动态校准功能，TAD2141和TAD4140都可以补偿增益、偏移或正交性的漂移。传感器保证了±0.35度的角度精度，在室温下，角度误差仅为±0.05度，达到了业界最高的精度。还可以补偿包括磁铁倾斜或磁铁位移在内的机械非理想性，允许机械部件具有更宽的装配公差。
两个传感器都模制在TSSOP16封装中，封装一侧有相同的引脚，为客户提供了设计灵活性，并在需要时可以简单地切换到冗余版本（TAD4140）。
