磁传感器: TDK针对安全相关应用推出小型冗余模拟TMR角度传感器
TAS4240是一款基于半桥TMR的紧凑型、高性价比、冗余角度与位置检测传感器
· 在温度、磁场范围和使用寿命方面具有极高的稳定性
· 提供安全相关应用（如动力转向电机）所需精确冗余的转子位置测量功能

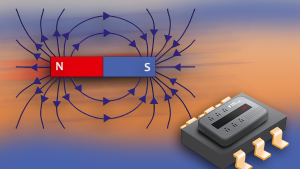

TDK公司 推出面向汽车和工业应用的基于TAS4240 TMR技术的角度传感器，为其隧道磁阻（TMR）角度传感器产品组合再添新成员。TAS4240采用紧凑型TSSOP8封装，提供双路冗余模拟单端正弦/余弦输出。该传感器能够在空间有限且需要高性能的应用条件中实现精确的角度测量。TAS4240的样品现已上市，其量产已于2022年4月开始。
作为一款360°角度传感器，TAS4240非常适合于精确测量关键安全应用中BLDC电机的转子位置，如动力转向、制动助力器或牵引电机。*该传感器拥有四个TMR半桥，能够提供双路独立正弦/余弦输出。系统可以实现上至ASIL D的高安全级别，即使在有一路输出失效时也能保证很高的位置信息可用性。该传感器还可以为故障运行理念提供支持，具体取决于系统架构。
TDK最先进TMR技术的开发应用得益于其在磁传感器技术方面积累的长期专业知识，同时公司成功地实现了复杂TMR技术的小封装化集成，进而优化了其传感器产品。在温度波动的情况下，以及在传感器使用寿命的各个阶段，传感器的角度精度可以保持稳定。TAS4240在扩展磁场范围内的确定性行为表现开启了其新的应用可能性，即便在苛刻的环境中也适用。
术语
· TMR：隧道磁阻
主要应用*
· 无刷直流（BLDC）和永磁同步电机（PMSM）在安全相关环境（电子助力转向、制动助力器等）中的换向。
· 利用TAS4240传感器阵列实现线性位置感测
· 工业伺服电机、自动化、编码器、机器人
主要特点和效益
· 360°无接触角度测量；
· 在-40°C至+150°C的环境温度范围内，可以实现±1.0 °的极高角度精度；
· 冗余：2×单端输出；
· 低功耗；
· 支持径向传感理念；
· 针对汽车（AEC-Q100）和工业应用进行了优化。
主要数据
