拖曳式瞬变电磁系统 城市地下空间调查设备

一、城市地下安全隐患:为何需要 “透视眼”?​

传感专家

​传感专家传感专家

(一)城市化进程中的隐蔽危机​

随着城市化进程的飞速发展,城市地下空间的开发利用日益深入,轨道交通纵横交错,各类管网星罗棋布,基坑工程随处可见 ,它们相互交织,共同构成了一个庞大而复杂的地下网络。然而,这一网络也隐藏着诸多危机。复杂的地质条件、施工过程中留下的隐患,在时间的积累下不断发酵,导致道路塌陷、管线泄漏等事故频频发生。这些事故不仅严重影响了城市的正常运行,还对市民的生命财产安全构成了巨大威胁。​

传统的探测手段在应对这些问题时,逐渐暴露出诸多不足。探测深度的限制,使得它们难以发现深埋地下的隐患;精度的欠缺,导致对隐患的判断不够准确;而效率低下,则无法满足城市快速发展过程中对地下安全监测的迫切需求。面对这些问题,我们急需一种更加先进、高效的探测技术,为城市地下空间的安全保驾护航。​

(二)从 “事后抢险” 到 “事前预防” 的技术刚需​

以杭州为例,在城市大脑 3.0 的建设过程中,地下深层风险的实时监测成为了一个核心痛点。这座充满创新活力的城市,在数字化转型的道路上不断探索前行,对城市安全的精细化管理提出了更高的要求。地下空间作为城市的 “隐形根基”,其安全状况直接关系到城市的可持续发展和居民的生活品质。​

拖曳式瞬变电磁系统的出现,为解决这一难题带来了希望。作为一种 “主动防御型” 技术,它能够通过连续动态探测,实现对地下深层结构的全面扫描和实时监测,为城市地下空间装上了一台灵敏的 “预警雷达”。与传统的探测技术不同,拖曳式瞬变电磁系统能够主动出击,提前发现潜在的安全隐患,并及时发出预警,让我们能够在事故发生前采取有效的措施进行防范。这种从 “事后抢险” 到 “事前预防” 的转变,不仅是技术的进步,更是城市安全治理模式的一次重大转型 ,标志着城市安全管理正逐步从被动应对向主动预防迈进。​

二、拖曳式瞬变电磁系统:技术原理与核心突破​

(一)揭秘 “地下透视” 的核心机制​

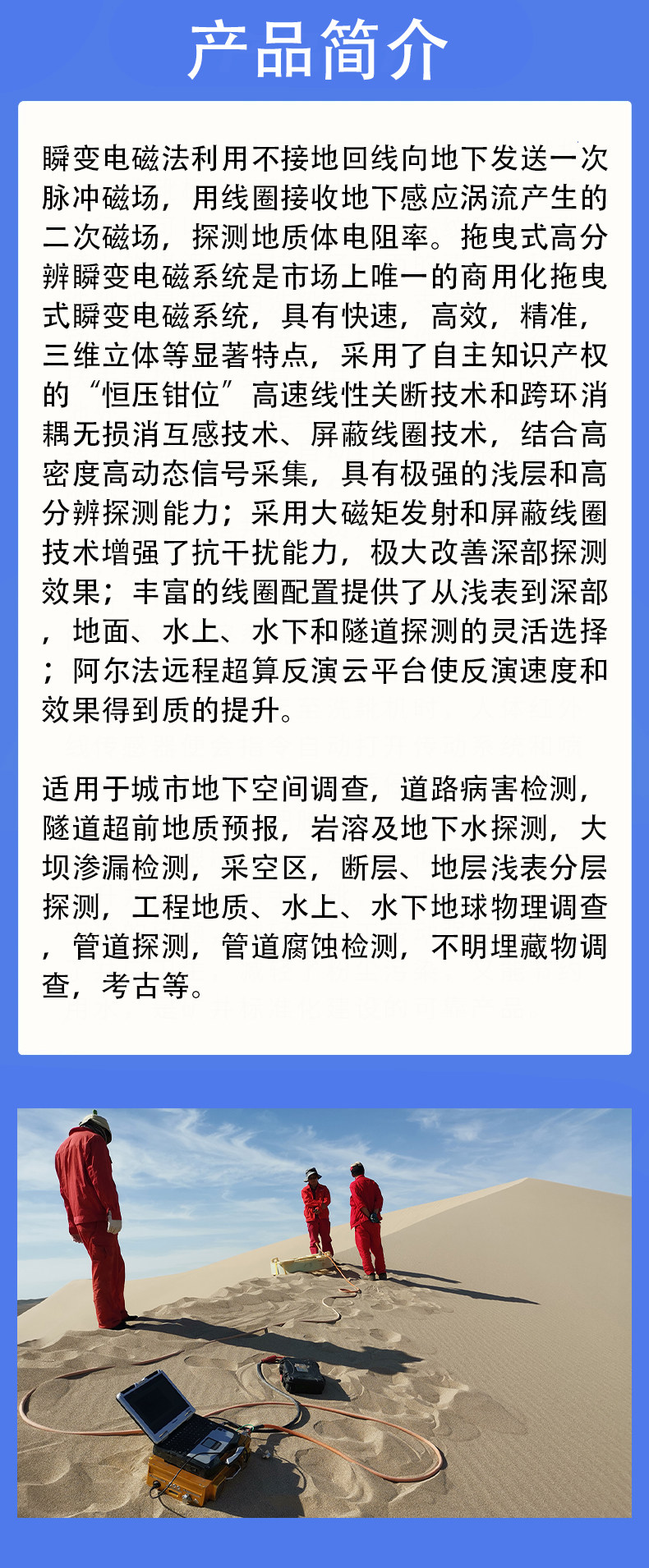

拖曳式瞬变电磁系统,作为城市地下安全探测的 “黑科技”,其核心原理基于瞬变电磁法(TEM),这是一种利用电磁场随时间变化来探测地下地质结构的地球物理勘探方法。简单来说,就像是给地下做了一场 “时间分辨的电磁体检”。​

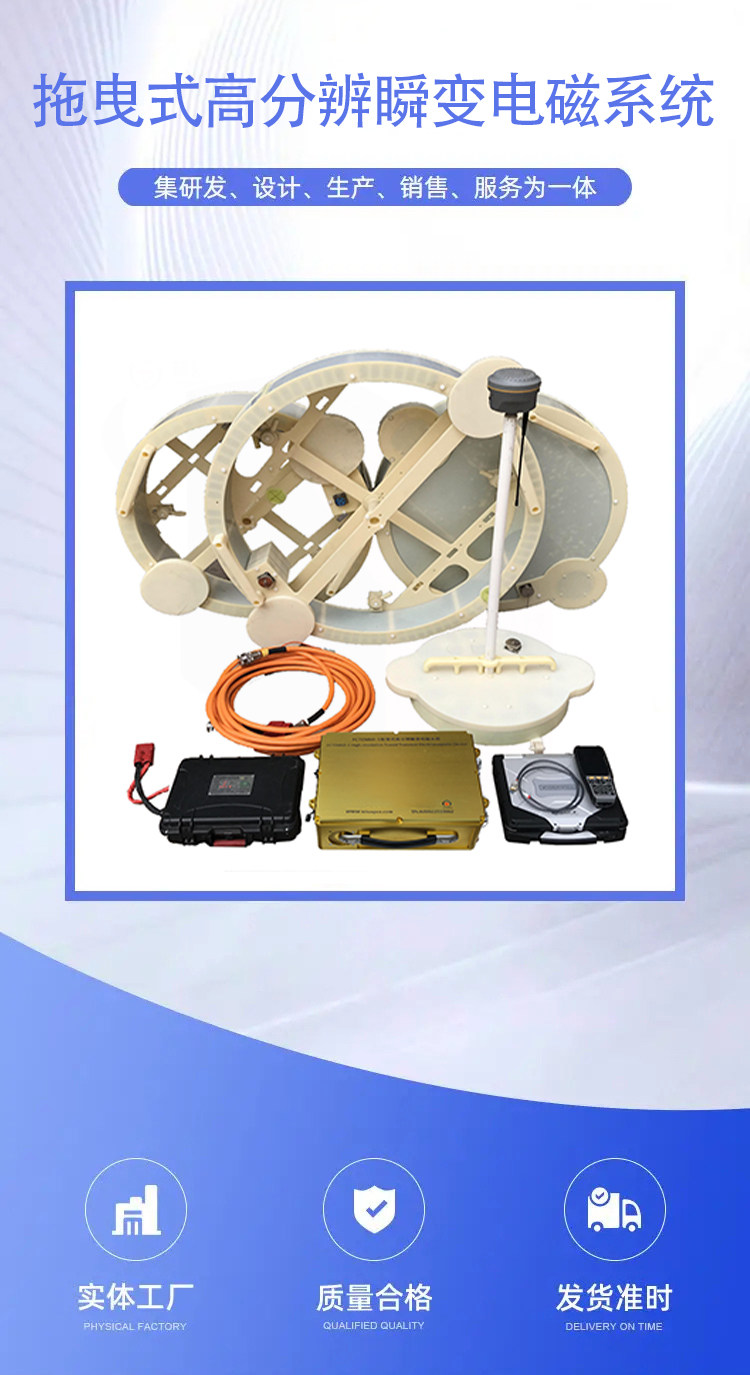

系统通过车载拖曳平台,让发射线圈与接收线圈同步运行。发射线圈向地下发射强大的脉冲电磁场,这个电磁场就像一个 “电磁使者”,迅速穿透地下,与地下不同地质体相互作用。当发射电流突然断开时,地下地质体中会感应出二次电流,进而产生二次感应信号。这些信号就像是地下地质体的 “回应”,携带着丰富的地质信息,比如地层的导电性、结构特征等。​

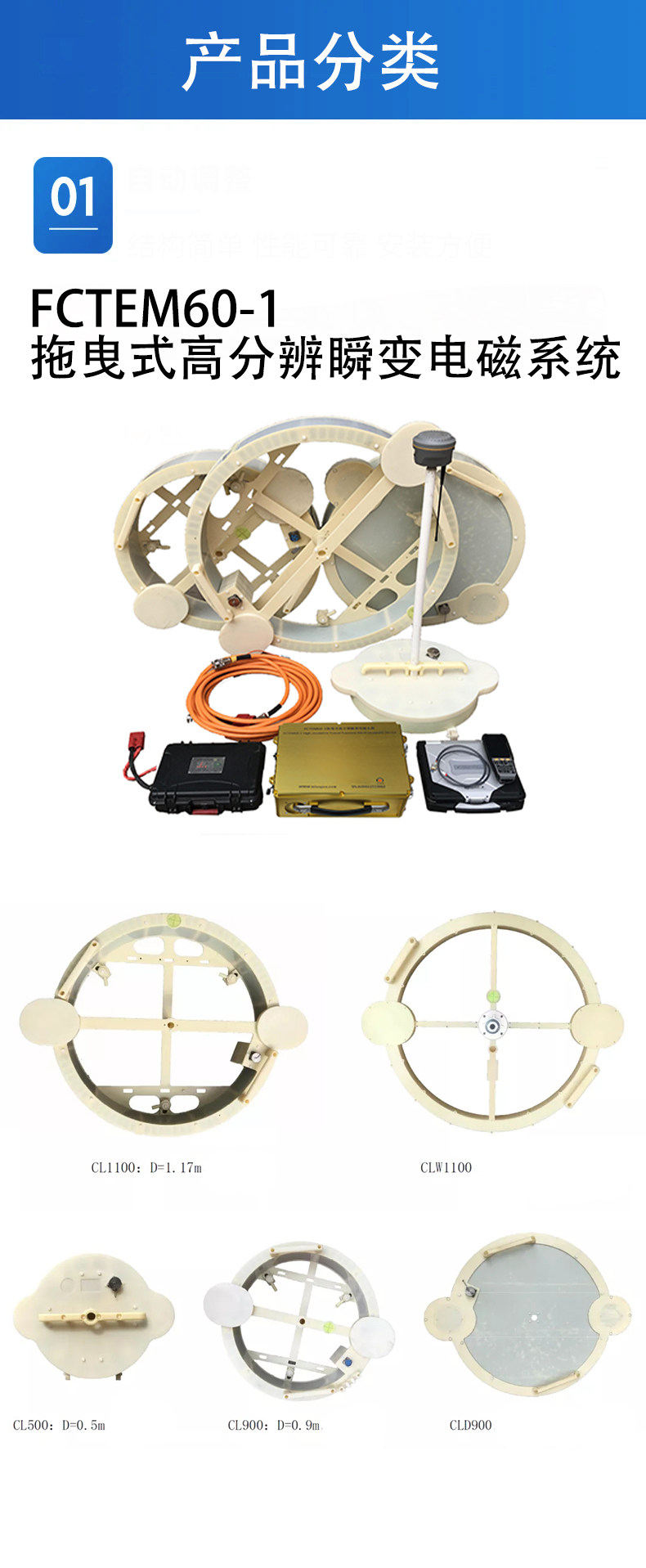

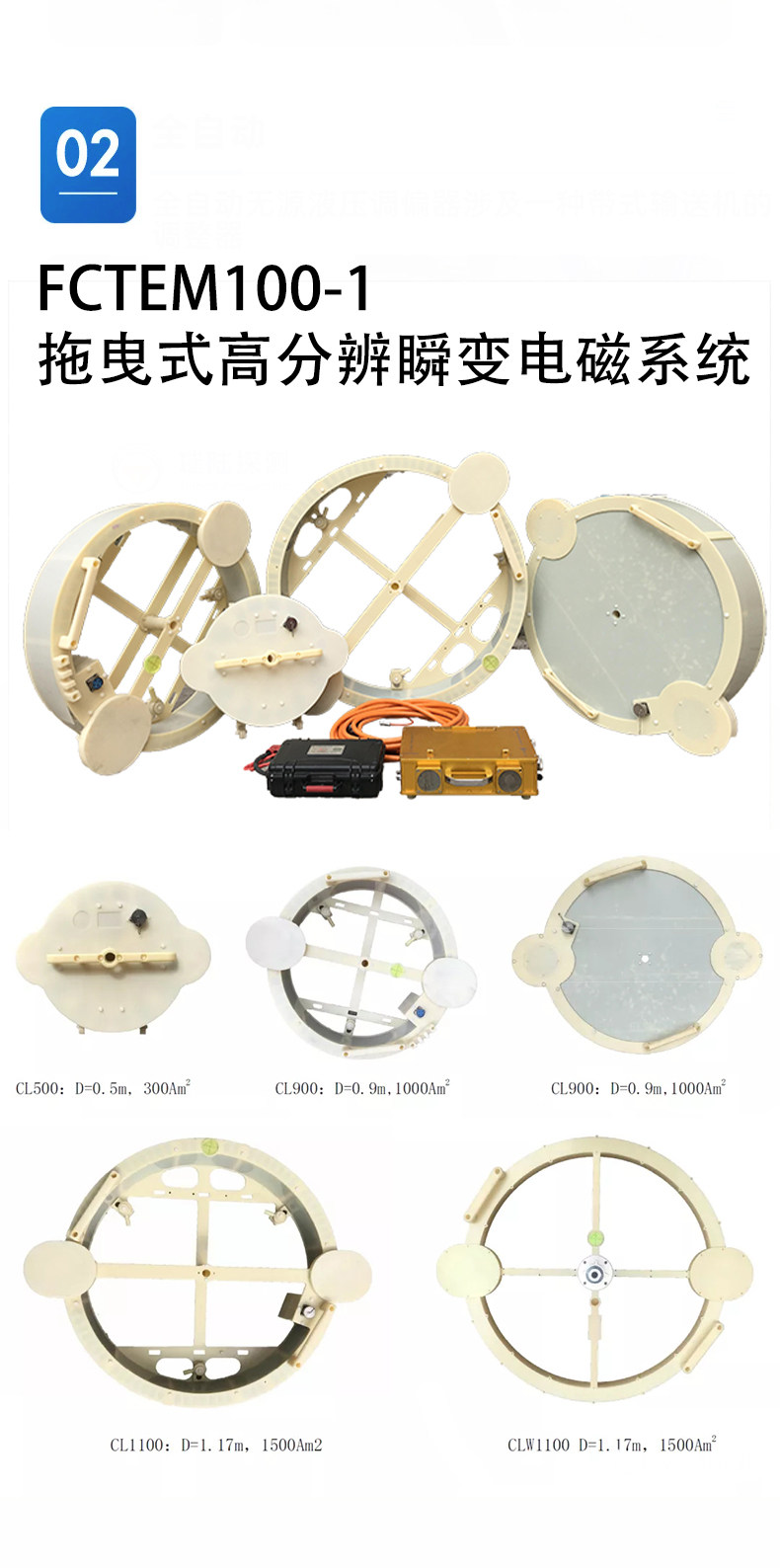

而接收线圈的任务,就是精准采集这些二次感应信号。为了克服传统方法中的难题,该系统创新采用了 “偏心自补偿” 技术。这项技术就像是给系统装上了一个 “智能稳定器”,能够有效消除一次场干扰,确保接收线圈接收到的信号纯净、准确 。同时,等间隔蜂房线圈设计的运用,大幅提升了线圈的性能。蜂房式线圈的独特绕制方式,使得其体积小、分布电容小,电感量大,能够更高效地接收电磁信号,实现了 0 - 60 米深度地质结构的连续快速成像,分辨率达到了惊人的厘米级 。这意味着,即使是地下深处极其细微的地质变化,也逃不过它的 “火眼金睛”。​

(二)三大技术优势重塑行业标准​

  1. 探测能力突破:传统的探地雷达,探测深度往往局限在 20 米以内,就像是一个视力有限的观察者,只能看到浅层的情况;而单点钻探虽然能够获取地下样品,但属于离散采样,就像在大海里捞针,难以全面掌握地下的情况。拖曳式瞬变电磁系统则截然不同,它实现了 0 - 60 米全深度覆盖,并且能够以毫米级密度进行连续采样,就像给地下做了一次全方位的 “CT 扫描”。对于富水层、空洞、疏松体等安全隐患,其识别精度相比传统方法提升了 40% ,大大提高了对地下隐患的发现能力。​

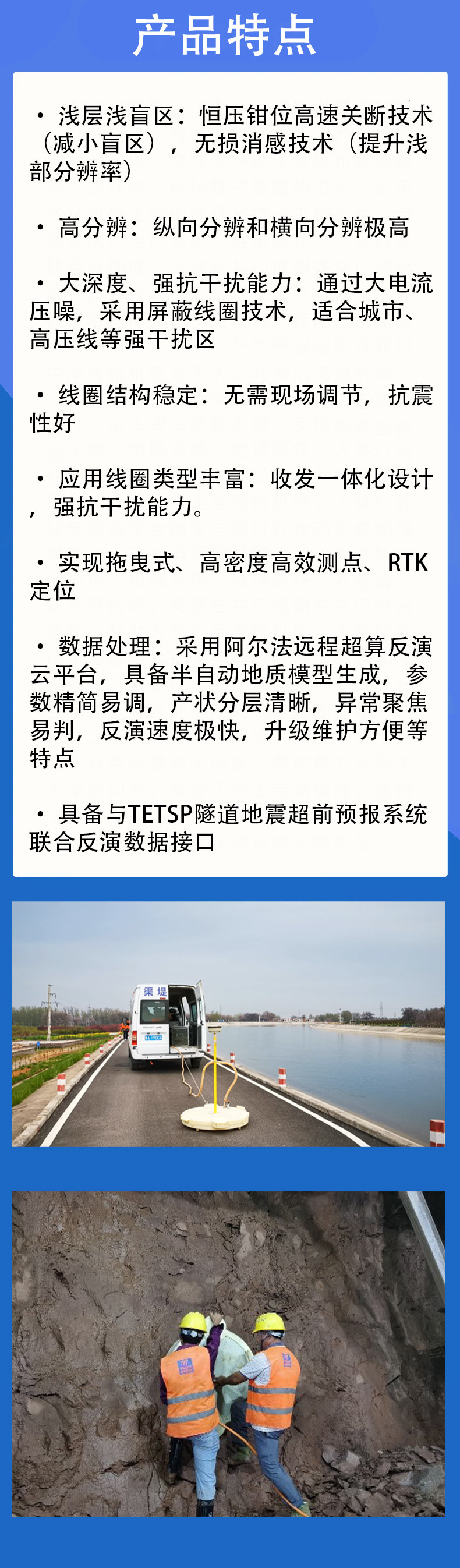

  2. 效率革命:车载拖曳式设计是该系统的一大亮点,它支持在时速 5 - 10 公里的速度下进行动态探测 ,就像一辆灵活的 “探测战车”,在城市道路上快速前行的同时,不断扫描地下的情况。单日作业里程可达 50 公里,相比传统的人工单点探测,效率提升了 10 倍以上。这不仅大大缩短了探测时间,还大幅降低了城市道路探测对交通的影响,让城市在正常运转的同时,完成地下安全隐患的排查工作。​
  3. 数据智能化:在数字化时代,数据的处理和分析至关重要。拖曳式瞬变电磁系统集成了城市安全大模型,就像是拥有了一个 “智慧大脑”。这个大模型能够实时解析电磁信号,将复杂的电磁数据转化为直观的三维地质云图 ,让地下的情况一目了然。同时,它还能自动标注风险等级,为应急指挥系统提供毫秒级预警数据。一旦发现潜在的安全隐患,系统能够迅速发出预警,为城市安全管理部门争取宝贵的时间,采取有效的应对措施。​

传感专家传感专家

三、从 “杭州经验” 看技术落地:多维应用场景解析​

  1. (一)城市道路 “隐形杀手” 克星​
  2. 在城市道路的 “地下江湖” 中,隐藏着许多不为人知的 “隐形杀手”,它们时刻威胁着道路的安全和行人的生命。岩溶裂隙就像是地下的 “裂缝刺客”,悄悄地在道路下方蔓延,随时可能导致路面塌陷;管网渗漏则如同 “地下暗流”,不断侵蚀着道路的根基,使道路变得脆弱不堪 。而拖曳式瞬变电磁系统,就像是一位英勇的 “侠客”,凭借其强大的探测能力,精准地识别出这些隐患。​
  3. 在深圳福田、杭州余杭等试点区域,“小安 A7” 探测装备通过拖曳式瞬变电磁技术,如同拥有了一双 “透视眼”,能够精准识别道路下方 30 米深处的岩溶裂隙和管网渗漏隐患。它就像一个不知疲倦的 “侦察兵”,在城市道路上穿梭,成功避免多起塌陷事故,守护着城市道路的安全。在某高速公路项目中,该技术更是大显身手,将病害检出率从传统方法的 65% 提升至 92% ,就像一位经验丰富的医生,能够更准确地诊断出道路的 “病症”,为养护决策提供精准靶向,让道路养护工作更加有的放矢。​
  4. (二)基础设施建设 “护航者”​
  5. 城市轨交、综合管廊等重大工程,是城市发展的重要支撑,它们就像是城市的 “生命线”,承载着城市的运行和发展。然而,在这些工程的建设过程中,地下的复杂地质条件往往会给工程带来巨大的挑战。拖曳式瞬变电磁系统,作为基础设施建设的 “护航者”,为这些重大工程的顺利进行提供了有力保障。​
  6. 在南京地铁某标段施工前,拖曳式瞬变电磁系统通过连续探测,发现了地下 45 米处的断层破碎带。这一发现就像是在黑暗中点亮了一盏明灯,让施工人员提前了解到地下的情况,提前调整基坑支护方案,成功避免了超 2000 万元的经济损失,确保了地铁工程的安全进行。在水利领域,该技术同样发挥着重要作用。在对长江堤坝的渗漏检测中,它就像一个精准的 “定位仪”,能够实现 200 米距离内渗漏点的定位误差小于 1 米,为堤坝的安全运行提供了可靠的数据支持,守护着江河湖泊的安澜。​
  7. (三)应急管理 “数字哨兵”​
  8. 在应急管理领域,时间就是生命,信息的及时获取和准确判断至关重要。拖曳式瞬变电磁系统接入杭州城市大脑应急指挥系统后,就像是一位忠诚的 “数字哨兵”,与气象、管网压力等多源数据融合,构建起了一个 “风险预测 - 实时预警 - 联动处置” 的闭环。​
  9. 2024 年汛期,某区域通过该系统提前 48 小时预判路基软化风险,就像一位先知先觉的 “预言家”,提前发出预警。相关部门根据预警信息,及时启动分级管控,迅速采取措施进行防范。这一举措使得应急响应效率提升 60%,大大提高了应对突发事件的能力,为保障人民生命财产安全赢得了宝贵的时间。在面对自然灾害、城市突发事故等紧急情况时,拖曳式瞬变电磁系统能够快速提供准确的地下信息,为应急决策提供科学依据,成为应急管理部门的得力助手,守护着城市的安全与稳定。​

传感专家传感专家

四、研发突围:从 “跟跑” 到 “领跑” 的中国方案​

  1. (一)十年磨一剑:杭州企业的技术攻坚​
  2. 在拖曳式瞬变电磁系统的研发征程中,杭州的企业展现出了非凡的勇气和毅力,叙简科技便是其中的典型代表。自 2012 年成立以来,叙简科技始终怀揣着为城市安全保驾护航的使命,扎根于城市安全智能体服务领域。在地下空间探测技术这片充满挑战的土地上,他们毅然决然地开启了漫长而艰辛的探索之旅。​
  3. 多年来,叙简科技累计投入高达 3 亿元用于研发,这份对科技创新的执着与坚定,彰显了他们的决心和魄力。仅拖曳式装备专项的投入就达到了 5000 万元,这些资金的投入,如同为技术研发注入了源源不断的动力。在研发过程中,他们面临着诸多技术难题,每一个难题都像是一座难以逾越的高山。然而,叙简科技的研发团队并没有退缩,他们凭借着深厚的技术积累和勇于创新的精神,逐一攻克了线圈耦合优化、噪声压制等 12 项核心技术。​
  4. 这一项项核心技术的突破,背后是无数个日夜的辛勤付出和不懈努力。研发人员们在实验室里反复实验、调试,不断优化算法和设计方案。为了验证一个技术参数,他们可能要进行成百上千次的测试;为了找到一种更有效的抗干扰材料,他们可能要查阅大量的文献资料,进行无数次的对比分析。正是这种对技术的精益求精和对创新的执着追求,让他们成功突破了技术瓶颈,实现了从 0 到 1 的跨越。​
  5. 经过多年的努力,叙简科技取得了丰硕的成果,共获得 19 项发明专利。这些专利不仅是他们技术实力的证明,更是他们在市场竞争中的有力武器。每一项专利都凝聚着研发人员的智慧和汗水,代表着他们在技术创新道路上的一个个里程碑。​
  6. 2024 年,对于叙简科技来说,是具有里程碑意义的一年。他们的产品在 GEO 全球研讨会上惊艳亮相,成为唯一入选的中国城市地下探测装备。这一荣誉的背后,是叙简科技多年来坚持自主创新的结果。在过去,我国的城市地下探测技术长期依赖进口,在国际市场上缺乏话语权。而叙简科技的成功,打破了这一局面,标志着我国在城市地下探测领域实现了从技术引进到自主创新的华丽转身。如今,我国的拖曳式瞬变电磁系统技术已经达到国际领先水平,在全球市场上占据了一席之地。叙简科技也凭借着其卓越的技术实力和创新能力,成为了行业的领军企业,引领着行业的发展方向。​
  7. (二)构建 “地下数字孪生” 新生态​
  8. 在数字技术飞速发展的今天,“数字孪生” 概念正逐渐渗透到各个领域,为城市的发展带来了全新的思路和机遇。依托拖曳式瞬变电磁数据底座,杭州正积极试点建设 “地下数字孪生世界”,这一创新性的举措,有望为城市地下空间的管理和发展带来革命性的变化。​
  9. 拖曳式瞬变电磁系统通过对地下空间的连续动态探测,能够获取海量的高精度数据。这些数据就像是一把把钥匙,打开了地下世界的神秘大门,为构建 “地下数字孪生世界” 提供了坚实的数据基础。在试点建设过程中,杭州充分发挥其在数字经济领域的优势,将拖曳式瞬变电磁探测结果与 BIM(建筑信息模型)模型、物联网传感器数据进行深度融合。​
  10. BIM 模型以其三维可视化的特点,能够直观地展示建筑物的结构和内部构造;物联网传感器则像一个个敏锐的 “触角”,实时感知地下空间的温度、湿度、压力等环境参数。将这些数据与拖曳式瞬变电磁探测结果相结合,就如同为地下空间编织了一张紧密的信息网,实现了地下空间全要素的数字化映射。在这个 “地下数字孪生世界” 里,城市管理者可以通过电脑屏幕,实时、全面地了解地下空间的状况。他们能够清晰地看到地下管线的分布走向、地质结构的变化情况,以及各类设施的运行状态。就像拥有了一双 “透视眼”,可以穿透地面,洞察地下的一切。这不仅为城市的规划和建设提供了精准的数据支持,还能让城市管理者提前预判潜在的安全风险,及时采取有效的防范措施。​
  11. 未来,随着技术的不断成熟和应用的不断推广,这一技术有望复制到全国 300 余个基建活跃城市。想象一下,在不久的将来,全国各大城市都拥有自己的 “地下数字孪生世界”,这些数字孪生世界相互连接,形成一个覆盖 200 万平方公里的庞大地下安全监测网络。这个网络将像一个巨大的智能卫士,时刻守护着城市地下空间的安全,为城市的可持续发展提供坚实的保障。它将为城市的规划、建设、管理和应急处置等提供全方位的支持,让城市的运行更加安全、高效、智能,为人们创造更加美好的生活环境。​

传感专家传感专家

五、未来已来:重新定义城市地下空间开发范式​

  1. (一)从 “粗放开发” 到 “精准治理”​
  2. 随着城市的快速发展,地下空间的开发利用日益受到重视。为了规范和指导城市地下空间的规划与建设,《城市地下空间规划规范》的修订工作显得尤为重要。在这一背景下,拖曳式瞬变电磁技术凭借其卓越的性能,被列为新建城区必选探测手段,这无疑为城市地下空间的安全开发提供了有力保障。​
  3. 据相关数据预测,到 2025 年,全国大中城市地下空间探测覆盖率将实现大幅提升,从当前的 15% 跃升至 40%。这一增长趋势不仅反映了城市对地下空间安全重视程度的提高,也预示着拖曳式瞬变电磁技术将迎来更广阔的应用空间。随着探测覆盖率的提升,与之相关的安全监测市场也将迎来爆发式增长,预计将带动百亿级的市场规模。这一庞大的市场需求,将吸引更多的企业和资本投入到拖曳式瞬变电磁技术的研发与应用中,进一步推动技术的创新与发展。​
  4. 在未来的城市建设中,拖曳式瞬变电磁技术将成为地下空间开发的 “标配”。它将如同一位忠诚的卫士,时刻守护着城市地下空间的安全。在城市轨道交通建设中,通过该技术可以提前探测地下的地质情况,如断层、溶洞等,为工程设计和施工提供准确的依据,避免因地质问题导致的工程事故和延误。在地下综合管廊的建设中,拖曳式瞬变电磁技术可以实时监测管廊的结构安全和周边地质环境的变化,及时发现潜在的安全隐患,保障管廊的正常运行。通过实现对地下空间的精准探测和监测,我们能够更加科学地规划和开发地下资源,实现从 “粗放开发” 到 “精准治理” 的转变。这不仅有助于提高城市地下空间的利用效率,还能有效降低开发过程中的安全风险,为城市的可持续发展奠定坚实的基础。​

传感专家传感专家

  1. (二)技术普惠:让 “城市 CT” 走进县域​
  2. 在城市地下空间探测技术不断发展的今天,县域及乡镇的基建需求也逐渐受到关注。为了满足这些地区对地下空间探测的需求,轻量化拖曳式装备应运而生。这种装备的研发落地,标志着拖曳式瞬变电磁技术正朝着更广泛的应用领域迈进。​
  3. 轻量化拖曳式装备的一大特点是其灵活性。它支持多种载体,包括三轮车、无人机等。这使得它能够适应不同的探测环境和需求。在一些地形复杂的县域地区,三轮车可以轻松穿梭于狭窄的街道和乡村小道,实现对地下空间的便捷探测;而无人机则可以在一些难以到达的区域,如山区、河流附近等,进行快速的空中探测,大大提高了探测的效率和覆盖范围。这种灵活性,让拖曳式瞬变电磁技术不再局限于大城市的应用,为县域及乡镇的地下空间探测提供了可能。​
  4. 成本的降低也是轻量化拖曳式装备的一大优势。相比初代产品,其成本降低了 30%。这使得更多的县域及乡镇能够负担得起这种先进的探测技术,推动了技术从一线城市向县域的渗透。在过去,由于成本高昂,许多县域及乡镇在地下空间开发过程中,往往只能采用一些传统的、效果有限的探测方法,导致地下安全隐患难以被及时发现和解决。而现在,轻量化拖曳式装备的出现,为这些地区提供了一种性价比更高的选择。​
  5. 随着拖曳式瞬变电磁技术在县域的普及,乡村振兴中的地下空间合理开发将得到有力支持。在县域的基础设施建设中,如道路、桥梁、水利设施等,通过使用拖曳式瞬变电磁技术,可以提前探测地下的地质情况,优化工程设计,确保工程的质量和安全。在农村的土地整治和农业设施建设中,该技术也可以发挥重要作用,帮助农民更好地了解地下土壤的情况,合理规划农业生产,提高土地的利用效率。拖曳式瞬变电磁系统作为一项具有革命性的技术突破,不仅为城市地下空间的安全治理提供了强大的支持,也为城市的可持续发展和人民的生活品质提升做出了重要贡献。它的出现,标志着我们正迈向一个 “隐患可测、风险可控、安全可溯” 的地下空间智慧时代。这一时代的到来,既是科技赋能的成果,更是 “人民城市为人民” 理念的生动实践。在未来,我们相信拖曳式瞬变电磁技术将继续发挥其优势,不断创新和发展,为城市和乡村的建设带来更多的安全与便利,让我们的生活更加美好。

查看全文

点赞

18979903513

江西世纪行安全设备,是一家从事粉尘防爆类产品的专业生产厂家,主营产品有无焰泄爆装置、单向隔爆阀、泄爆片、火花探测器、压差报警器等产品

作者最近更新

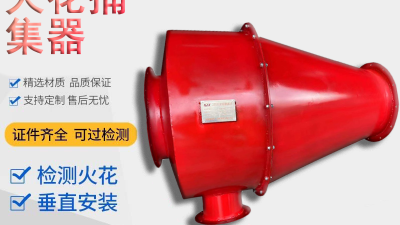

  • 旋流火花捕捉器 除尘器管道沉降式火星收集器
