新品 | 6.5A，2300V单通道隔离式栅极驱动器评估板（配SiC MOSFET）

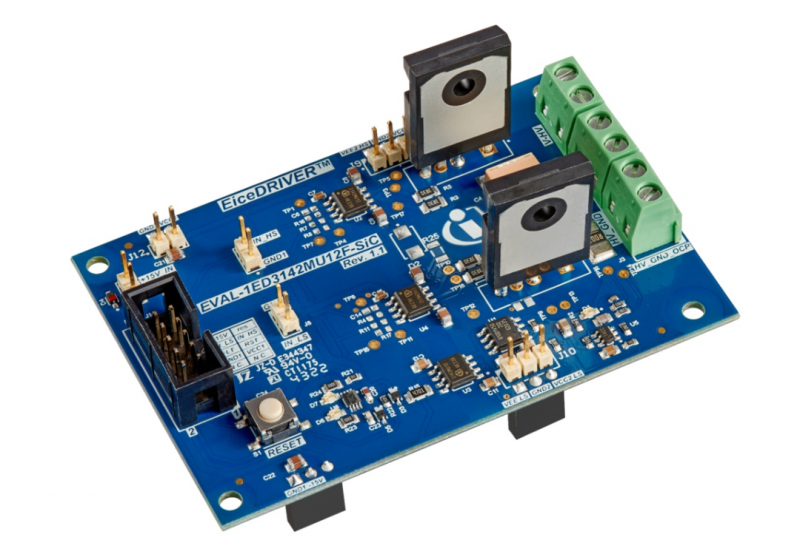

EVAL-1ED3142MX12F-SIC采用半桥电路，用两个栅极驱动IC　1ED3142MU12F来驱动 IGBT、MOSFET和SiC MOSFET等功率开关。

该板预装了两个CoolSiC™ SiC MOSFET IMZA120R020M1H，一个额外的栅极驱动IC用于隔离从上桥臂到逻辑控制侧的过流反馈信号，采用快速运算放大器做过流检测的比较器，评估板最适合于双脉冲测试。

产品型号：

Eval-1ED3142MU12F-SiC

所用器件：

1ED3142MU12F 6.5A，

2300V单通道隔离式栅极驱动器

IMZA120R020M1H

20mΩ 1200V SiC MOSFET

产品特点

EiceDRIVER™紧凑型单通道隔离栅极驱动器1ED31xx系列（X3紧凑型系列）。

用于650V/1200V/1700V/2300V

/IGBT，Si和SiC MOSFET驱动

2300V的功能偏移电压可用于相应的应用

电隔离的无磁芯变压器栅极驱动器

6.5A源和灌峰值输出电流典型值

35V绝对最大输出电源电压

45ns的传输延迟，20ns的输入滤波器

应用价值

集成滤波器减少了对外部滤波器的需求

严格的IC到IC传输延迟匹配（最7ns），提高了应用的稳健性，不会因老化、电流和温度而产生变化

适合在高环境温度和快速开关应用中运行

UL 1577（计划）VISO=3.6kV（rms）1秒，3.0kV（rms）1分钟

应用领域

电动汽车充电

电机控制和驱动

服务器电源

光伏系统的解决方案

不间断电源（UPS）

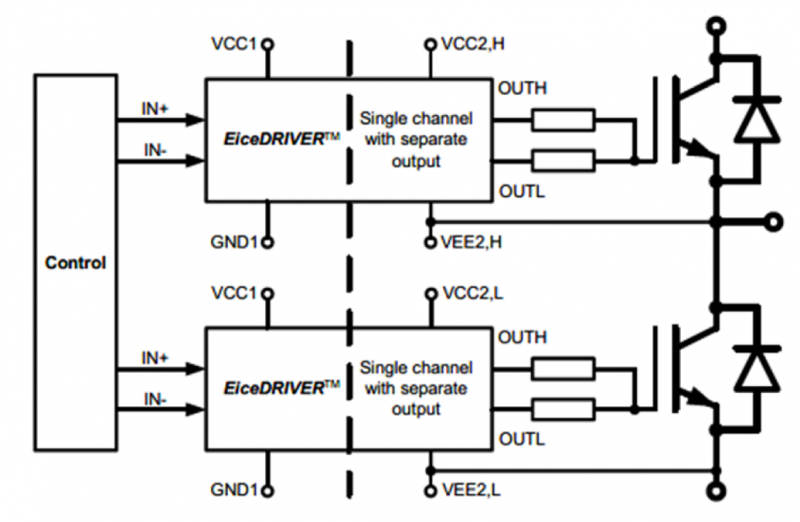

产品框图
