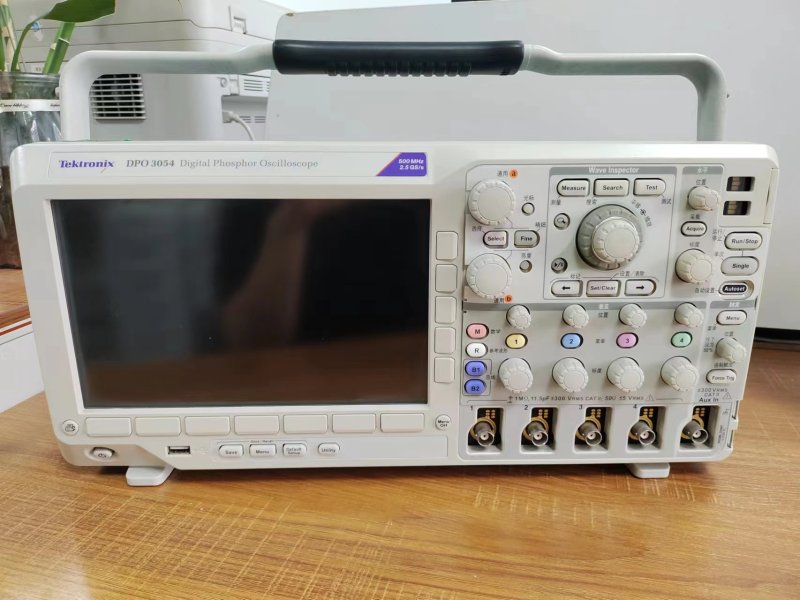

泰克Tektronix DPO3054/MSO3054示波器
泰克MSO3054/DPO3054特点
模拟通道：4
模拟带宽(-3分)：500 MHz
典型值为5mv/div时的计算上升时：700 ps
采样(模拟通道)：2.5 GS/s
记录长度：5 M points
垂直系统模拟通道
tektronix泰克MSO3054/DPO3054示波器500MHz
硬件带宽限制≥300 MHz 型号20 MHz 和 150 MHz100 MHz 型号20 MHz输入阻抗1 MΩ ±1%， 75 Ω ± 1%， 50 Ω ±1%输入灵敏度范围1 MΩ1 mV/格至 10 V/格75 Ω， 50 Ω1 mV/格至 1 V/格垂直分辨率8 位（高分辨率为 11 位）最大输入电压1 MΩ300 VRMS，峰值为 ≤ ±450 V75 Ω， 50 Ω5 VRMS，峰值 ≤ ±20 VDC 增益精度±5 mV/格及以上时为 1.5%
±2 mV/格时为 2.0%
±2.5%，1 mV/格
通道间隔离任何两个通道在相同的垂直刻度下≤≥100：100 MHz 时为 100：1，>100 MHz 时为 ≥30：1，
tektronix泰克MSO3054/DPO3054示波器500MHz
最高可达额定带宽垂直系统数字通道
阈值每组 8 个通道的阈值阈值选择TTL、CMOS、ECL、PECL、用户定义用户定义的阈值范围–15 V 至 +25 VMaximum 输入电压–20 V 至 +30 VThreshold 精度±[100 mV + 阈值设置的 3%]最大输入动态范围50 Vp-p（取决于阈值设置）最小电压摆幅500 mVp-p输入电阻101 kΩ 磁负载8 pFV标准分辨率1 位水平系统
模拟通道
以最高采样率捕获的最长时间（所有通道）2 ms秒/格范围1 ns/格至1000 s/div时基延迟时间范围-10格至5000 s通道间纠偏范围±100 ns时间基精度±任何≥1 ms间隔内10 ppm水平系统数字通道
秒/格范围1 ns/格至 1000 s/格最大记录长度（主通道，所有通道）5 M 点最大采样率（MagniVu，所有通道）8.25 GS/s（121.2 ps 分辨率）最大记录长度（MagniVu，所有通道）以触发器为中心的 k 点最小可检测脉冲宽度2.0 ns通道间偏斜500 ps，典型值，仅数字通道到数字通道这是传播路径偏斜并忽略由于带通失真引起的偏斜贡献， 阈值不准确（参见阈值精度）和样本合并（参见数字通道时序分辨率）触发系统
触发模式自动、正常和单触发耦合直流、交流、高频抑制（衰减 >50 kHz）、低频抑制（衰减 <50 kHz）、噪声抑制（降低）
