众城卓越小讲堂5：PCB
几乎每种电子设备，小到电子手表、计算器，大到计算机，通讯电子设备，军用武器系统，只要有集成电路的地方就有它的存在，印刷电路板是电气单元块间互连的桥梁。在大量的电子产品研究过程中，最基本的成功因素是该产品的印刷板的设计、生产制造细节把控。印制板的设计和制造质量直接影响到整个产品的性能和成本，甚至导致商业竞争的成败。基于电路板的重要性，所以业界也有人将其称为“电子产品之母”。
众城卓越一直都非常注重产品研发，不仅在风桨电机、风桨伺服驱动器这些核心器件上精心打磨，在最源头的PCB设计上也是花费了相当多的精力，反复测试验证每个相关单元电路，打造出一款款精品PCB。

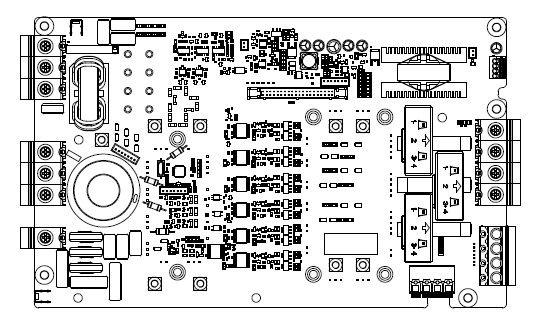

众城卓越的核心产品就是围绕着风桨系统开发，今天就了解一下其中的PCB和PCBA，现在请众城卓越来给我们讲解一下吧!
问题1、PCB和PCBA有何差别?
答：简单来说PCB是光板，没焊接器件;PCBA有器件焊接。
问题2、为什么要采用压接方式连接端子与板材?
答：众城卓越在国内风电变桨行业最早采用压接工艺方式，它是使用专用工装设备将端子压接到板材上面，不需要过炉焊接，端子过大电流可达160A。这种工艺技术在多年前还只能是欧洲某些厂商使用，由于设计、工艺、材料成本等限制，国内风电行业还没有大批量推广。众城卓越研发历经1年多，从图纸设计到材料选材、工艺磨合、模板搭建再到反复试验，PCB表面处理工艺采用沉金设计，平整化及抗氧化力更强，虽然成本要高出很多，但比其他同业所用喷锡工艺更适合用在风电领域;另外一个端子的针脚就有16个，看着不起眼，加工起来却不是件容易的事，精度要求高，如果没达到工艺要求，针脚就不能充分接触到孔壁，机器上电运行工作时大电流通过时，就会造成故障。目前同行类产品压接端子公差控制为±0.075MM，而众城卓越可做到±0.05MM。
问题3、为什么要对板材特殊选择?
答：一块板材看似普通，但由于风电行业应用环境温差较大，高温最高能达到70℃，低温达—40℃，在这样的环境下，如果板材选择不当，会造成粹化、失效。众城卓越的目标是要做超越进口品质的“中国制造的精品”，所以虽然成本增加，他们还是选用了行业内最高端的基板，保证用在风机设备的板材TG值可达到150℃以上，给用户更安全的保障。
问题4、PCB的生产流程是怎样的?
答：PCB生产流程其实是非常繁杂的，首先要根据客户需求进行多方沟通后设计相符合的电路;其次功率端子、模块、芯片等用什么型号，全部要反复比对、测试;设计图纸出来后由众城卓越的专家团队进行评审。而如何把多达3000余个元器件容纳在一个仅有约0.06平方米的板材上，则很考量设计人员的技术能力。随后的PCBA生产也是一个非常严谨、复杂的过程，每道工序都要做SOP指导文件，生产工人必须严格按照里面说明规范操作，这样才能出来一台台性能良好的机器。
问题5、PCB板在设备内部的排列摆放的意义是什么?
答：由于一台设备里PCB板不止一块，有功率板、电源板、电容板、控制板等，多达7-10块，且形状各异，那么如何让这些PCB板有效摆放，既达到产品需求，又能够减小空间，众城卓越的设计人员就如同乐高积木工程师，把这些板巧妙拼接，将设备尺寸尽量缩小，降低客户成本。
