薄膜电容的分类与用途
薄膜电容是以有机塑料薄膜为电介质的一类电容器，具有高稳定性、低损耗和长寿命等特点，广泛应用于电子电路中。以下从分类和用途两方面进行详细分析：
一、分类方式
薄膜电容的分类主要依据 介质材料、 电极结构 和 制造工艺三个维度。

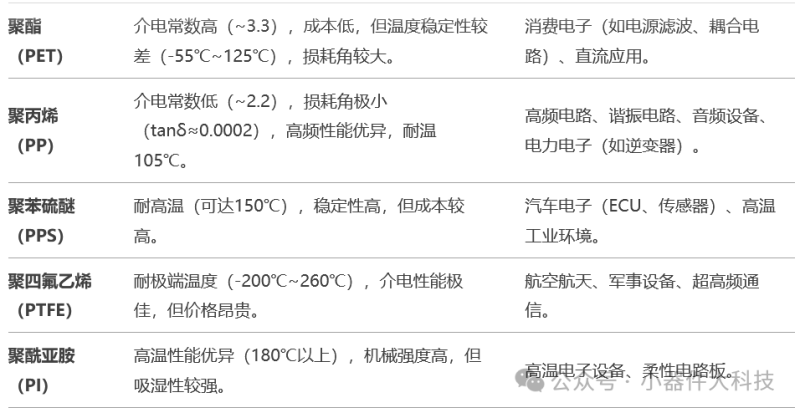

1. 按介质材料分类
不同材料的薄膜决定了电容的性能参数（如温度范围、损耗角、介电常数等）：

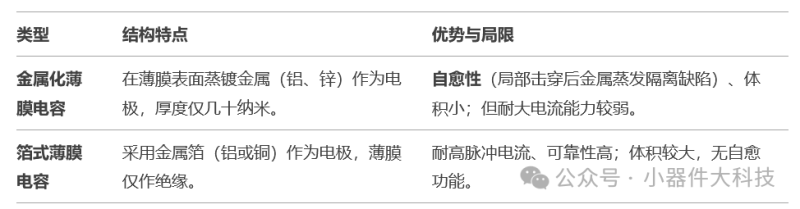

2. 按电极结构分类
电极设计影响电容的自愈性、体积和耐电流能力：

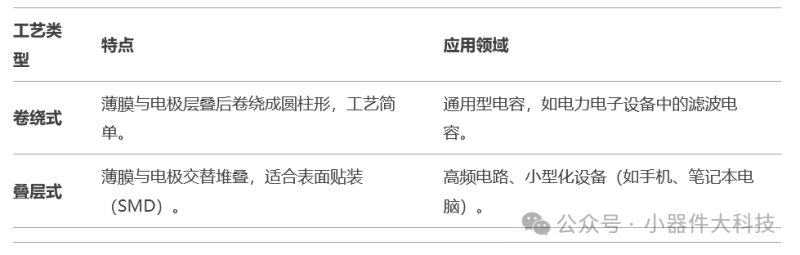

3. 按制造工艺分类
二、主要用途
薄膜电容的用途广泛，覆盖消费电子、工业设备、新能源及汽车电子等领域：
1. 消费电子
应用场景：电源适配器、LED驱动、家电控制板。
典型电容：金属化PET电容（成本低）、叠层PP电容（高频滤波）。
2. 电力电子与新能源
逆变器/变流器：PP薄膜电容用于直流支撑（DC-Link），耐高压、低损耗。
光伏/风电：缓冲电路中采用金属化PP电容，吸收电压尖峰。
充电桩：箔式PP电容处理高脉冲电流。
3. 汽车电子
电机驱动：PPS电容用于高温环境下的逆变器。
车载充电器（OBC）：金属化PP电容实现高效能量转换。
安全系统：X2/Y2类安全电容（金属化PP）抑制EMI。
4. 高频与精密电路
通信设备：PTFE或PP电容用于射频匹配、谐振电路。
医疗设备：高精度PP电容用于信号采集模块。
5. 工业与特殊环境
电机启动：箔式PET电容承受高启动电流。
航空航天：PTFE或PI电容适应极端温度与辐射环境。
三、选型要点
1. 频率与损耗：高频电路首选PP或PTFE（低tanδ）。
2. 温度要求：高温环境（如引擎舱）选用PPS或PI。
3. 体积限制：金属化薄膜电容更适合紧凑设计。
4.耐压与电流：高脉冲场景选择箔式结构。
四、未来趋势
高耐温需求：新能源汽车和5G通信推动PPS/PI电容发展。
高频化：PP材料优化以支持更高频率的电力电子设备。
集成化：SMD叠层电容在便携设备中渗透率提升。
薄膜电容凭借其多样化的材料与结构设计，持续在电子行业中扮演关键角色，未来将朝着更高性能、更严苛环境适应性方向演进。
